轧机主轴同轴度检测专用对中量具

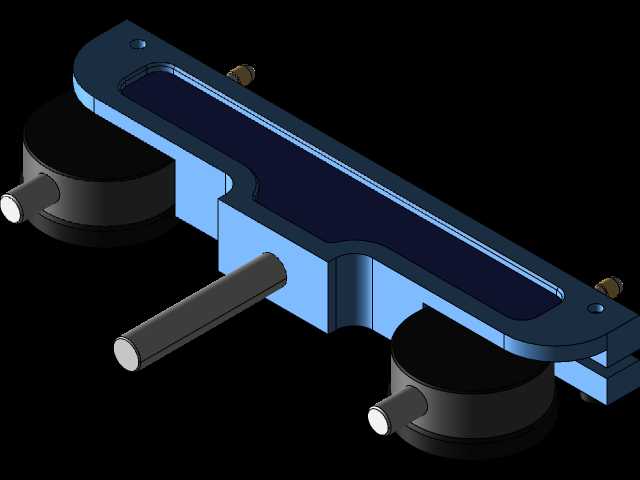

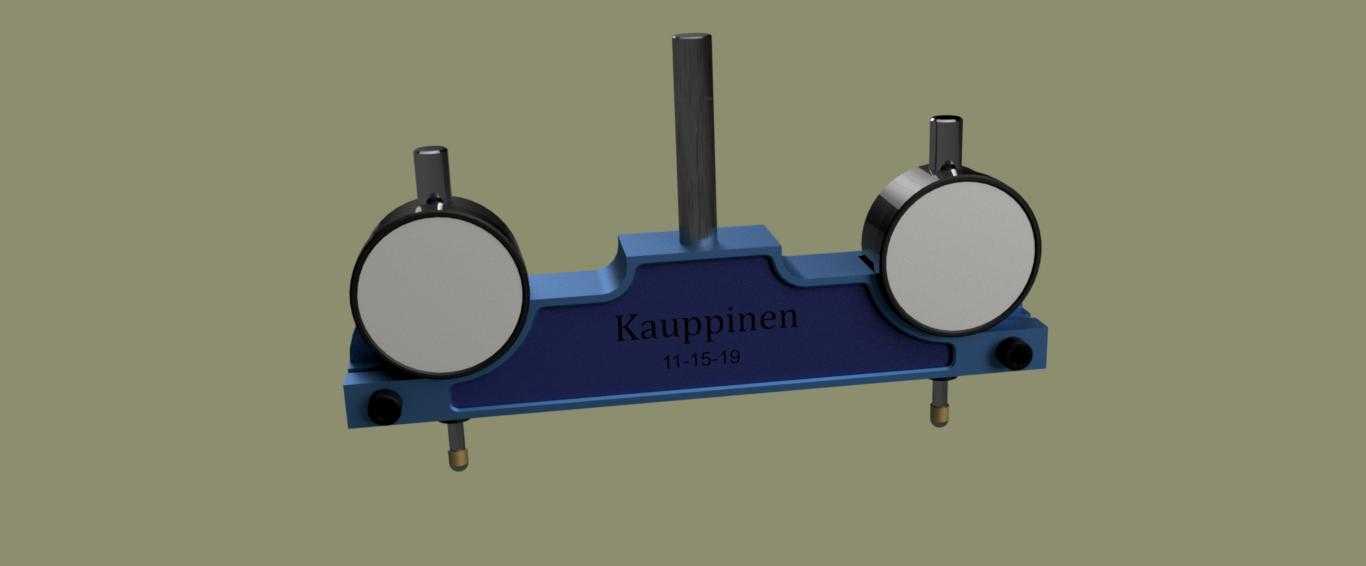

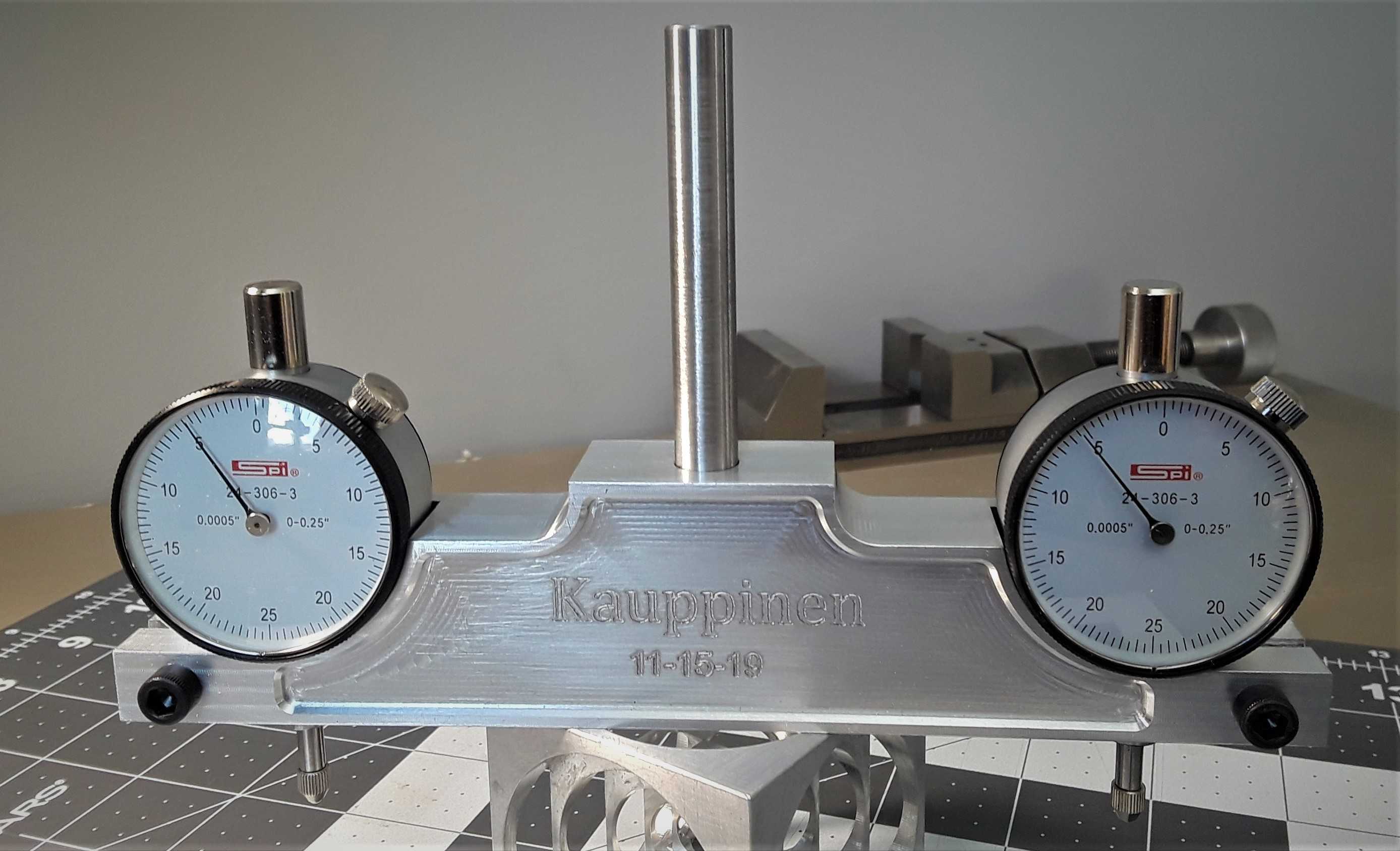

　　在冶金轧钢产线的日常运维与设备检修环节，轧机主轴的安装同轴度、运行跳动偏差是直接影响带材轧制精度、轴承服役寿命的核心管控参数，以往现场检修常采用单表架打表、拉钢丝找正的方式，不仅找正效率低，还容易因基准偏移、表架刚性不足产生测量误差，这款双表式主轴方格检具，就是针对轧机主轴现场找正、形位公差检测场景开发的专用工装。从结构设计逻辑来看，检具主体采用一体式铝合金桥型基体，桥身中部设置垂直定位导柱，使用时导柱可插入主轴端面的工艺定位孔，或是贴合主轴基准圆柱面实现快速定位，桥身两端对称布置两个百分表安装位，可同时采集主轴径向两个对称方位的跳动数值，相比单表逐点测量的方式，能一次性获取对称截面的偏差数据，避免多次转动表架带来的二次装夹误差。

　　基体上的刻字标识对应不同轧机主轴的规格适配区间，现场使用时可快速匹配对应量程的百分表，无需额外做尺寸换算。从安装边界与尺寸适配性来看，桥身的跨距设计覆盖了中小型轧机工作辊、支承辊主轴的轴径检测范围，两端的百分表测头采用硬质合金球头，接触磨损量小，长期在车间多粉尘、多油污的环境下使用也能保持稳定的测量精度；表架锁紧结构采用侧置顶丝设计，装拆百分表时无需额外工具，徒手即可完成锁紧与微调，适配现场检修快节奏的作业需求。在实际使用场景中，这款检具不仅可用于新主轴安装时的同轴度找正，也可用于主轴服役一段时间后的磨损量检测、轴承座装配后的对中校验：检测时将中部导柱贴合主轴基准面，缓慢转动主轴一周，

　　两个百分表的读数差值即可直接反映主轴的径向跳动偏差、两轴段的同轴度误差，无需复杂的数值换算，现场检修人员经过简单培训即可快速上手操作。设计过程中重点考量了检具自身的刚性与重量平衡，桥型基体经过去应力处理，长期使用不会产生形变导致测量基准偏移，整体重量控制在单人可手持操作的范围内，无需额外吊装辅助，在轧机机架内部狭窄的检修空间内也能灵活操作。相比传统的磁性表架打表方案，这款检具的定位基准与测量点处于同一刚性基体上，完全避免了磁性表架因吸附不牢、悬臂过长产生的表架挠度误差，测量重复精度可控制在0.01mm级别，完全满足冶金轧机主轴安装的形位公差要求。两端的测头位置预留了微调行程，可针对不同轴径的检测需求调整测头伸出长度，

　　适配不同规格主轴的检测场景，无需更换额外的转接配件。检具底部的两个定位支脚可贴合主轴轴肩端面，实现轴向定位，确保检测时检具不会沿主轴轴向窜动，进一步提升测量数据的稳定性。在轧机检修作业中，主轴找正的精度直接决定了轧机运行时的振动值、带材板形控制精度，这款专用检具通过一体化的结构设计，将原本需要两人配合、耗时半小时以上的单表找正作业，压缩到单人十分钟内即可完成，同时大幅降低了人为操作带来的测量误差，非常适合轧钢车间现场的设备安装、日常运维、故障排查等场景使用。
