异形件冷冲压成型模具结构设计

　　这套冲压成型工装针对异形薄壳类零件的批量冲制定制开发，日常应用场景覆盖五金制品、日用消费配件、小型装饰结构件的冲压生产环节，适配普通开式机械压力机的安装接口，可直接挂载在常规吨位冲床上完成连续冲压作业。从实际生产用途来看，这套模具采用倒装式复合模结构布局，上模部分集成模柄、凸模固定板、卸料弹性元件与成型凸模，下模部分布置凹模镶块、定位挡料结构与顶出机构，单次冲压行程即可完成异形轮廓零件的落料与成型工序，不需要多工位分步流转，能有效减少半成品周转带来的定位误差，提升小尺寸异形件的加工一致性。

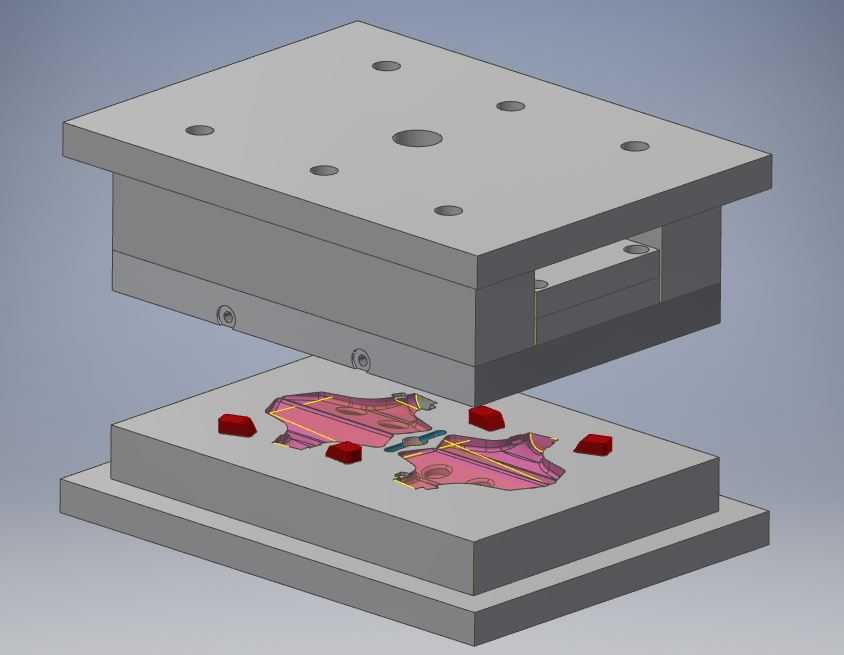

　　设计过程中优先考虑了薄料冲压的卸料稳定性，上模座的六个均匀分布的安装孔对应压力机滑块的T型槽固定点位，中心大孔为模柄安装位，可直接适配直径匹配的标准冲床模柄接口，不需要额外加工转接法兰。上下模架采用标准后侧导柱模架基础结构改造，导柱导套配合间隙控制在0.02mm以内，保证合模过程中凸凹模的对中精度，避免薄料冲压过程中出现啃模、毛刺过大的问题。下模型腔周边布置的红色弹性挡块为聚氨酯卸料元件，冲压完成后上模回程时，弹性元件可快速将箍在凸模上的料边剥离，同时顶料机构将成型完成的零件从凹模腔内顶出，配合生产线的接料机构可实现连续自动化送料冲压。

　　从安装边界尺寸来看，上下模座的外形尺寸适配25吨到40吨开式压力机的工作台面安装范围，下模座的漏料孔位置对应冲床工作台的落料通道，冲压产生的边角废料可直接通过漏料孔落入冲床下方的废料收集槽，不需要额外清理模面废料。成型型腔的轮廓完全匹配目标异形零件的外形尺寸，型腔边缘做了0.5mm的圆角过渡，避免冲压过程中薄料出现应力集中开裂的问题，同时凸模的成型面做了抛光处理，降低料带与成型面的摩擦阻力，减少零件表面的拉伤划痕。

　　结构设计上特意拆分了凹模镶块结构，当生产过程中出现局部型腔磨损时，不需要更换整个凹模本体，仅需拆卸对应位置的镶块进行补焊研磨或者更换，可大幅降低模具的维护成本与停机维修时间。上下模之间的合模行程限位柱设置在模架对角位置，可精确控制凸模进入凹模的深度，避免成型过度导致零件壁厚减薄超差，同时也能防止设备行程调整不当造成的模具碰撞损坏。定位结构采用固定挡料销搭配导正销的组合，送料过程中挡料销初步限定料带的送进步距，合模时导正销插入料带的预冲孔完成精确定位，保证每一次冲压的成型位置偏差控制在0.1mm以内，满足异形装饰件的外观装配精度要求。弹性卸料元件的压缩量经过精确计算，合模前卸料板提前压紧料带，避免薄料在冲压过程中出现翘曲、起皱的问题，保证成型后零件的平面度符合后续装配的公差要求。
