长条五金件多工位级进冲压模具结构

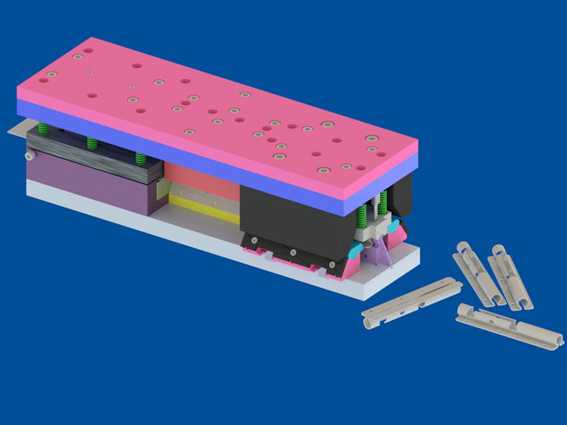

　　这套级进模针对长条形薄五金件的连续冲压工序设计，适配高速冲床的自动化连续生产场景，多用于消费电子五金结构件、小型五金连接件的批量冲压加工，可在单次冲床行程内完成多道冲压工序，无需人工周转工件，能大幅提升薄壁长件的冲压生产效率，同时避免多次定位带来的尺寸偏差问题。整套模具采用正装式多层叠合结构，从上到下依次排布上模座、垫板、固定板、卸料板、凹模板、下模座等核心模架组件，各板件通过内导柱实现精准导向，保证上下模合模时的对位精度，控制凸凹模的配合间隙在合理范围内，避免冲裁毛刺过大或者啃模问题。上模座均匀排布多组安装孔位，用于固定模柄、连接冲床滑块以及安装各类凸模紧固件，所有孔位的位置度公差控制在0.02mm以内，保证凸模安装后的垂直度，

　　避免长期冲压过程中出现凸模偏载断裂的问题。卸料板采用弹性卸料结构，内置多组矩形弹簧提供均匀的卸料力，可在冲压完成后及时将箍在凸模上的条料卸下，同时冲压过程中卸料板会提前压紧条料，防止薄料冲压时出现翘曲、起皱问题，保证冲压件的平面度要求。下模部分对应各工位设置凹模镶块，针对冲裁、弯曲、成型等不同工序的受力特点，镶块采用不同的合金工具钢材质，易磨损的冲裁工位镶块可单独拆卸更换，无需整体报废凹模，降低模具的后期维护成本。模具的工位排布遵循工序分散原则，依次设置冲导正孔、冲裁外形余料、多次弯曲成型、最后分离落料的工位，导正钉设置在条料两侧的工艺搭边上，每间隔2-3个工位设置一组导正钉，对送料进距进行精定位，配合自动送料机的粗定位，

　　将送料步距误差控制在0.01mm以内，保证各工序的位置精度。模具的安装边界适配常规25吨-45吨的开式高速冲床，上模座的模柄尺寸、下模座的安装槽位、闭合高度参数均匹配通用冲床的安装规格，无需额外改装即可上机使用。条料沿模具的送料方向从一端进入，依次经过各个工位完成全部冲压工序，末端直接输出成型的合格工件，料带从模具另一侧连续送出，可配合接料装置、废料收集装置实现全程无人化生产。针对长条形工件易变形的特点，模具在弯曲工位设置了反向回弹补偿结构，根据材料的屈服强度和弯曲半径，预先在凸模上设置对应的回弹角度，抵消冲压后的工件回弹量，保证成型后工件的角度尺寸符合图纸要求。同时在各成型工位设置了顶料销，避免工件粘在凹模内影响送料顺畅性，

　　所有顶料销的顶出力均匀可调，防止顶出力过大导致工件变形。模具的导向系统除了内导柱之外，还在模架四角设置外导柱组件，采用滚珠导套结构，无滑动间隙，导向精度高、使用寿命长，适合高速连续冲压的工况。各板件之间设置了限位柱，控制合模时的闭模高度，避免凸模进入凹模过深导致刃口磨损加快，同时可防止误操作导致的模具损坏。这套模具的结构设计充分考虑了薄料长件冲压的常见问题，在定位、卸料、导向、回弹补偿等环节都做了针对性的结构优化，可稳定实现每分钟200-300次的连续冲压作业，生产的工件尺寸一致性好，不良率远低于单工序模和复合模，适合年产量数十万到数百万件的大批量五金件生产场景。
