Y型三法兰连通管道接头结构设计

　　在流体输送管路系统的搭建与改造场景中，这类Y型三法兰结构的接头是实现管路分流、合流功能的核心连接部件，常见于化工流体输送、市政给排水、暖通循环水、小型工业设备管路集成等工况，用来解决单路管路需要拆分出两个支路、或是两路介质需要汇入单条主管路的连通需求，相比直角三通结构，其Y型的流道走向更贴合介质流动的自然轨迹，能有效降低介质在管路转角处的局部阻力损失，减少湍流、涡旋的产生，对于输送含微小固体颗粒的流体、或是粘度偏高的介质时，还能降低颗粒在转角处沉积堵塞的概率。

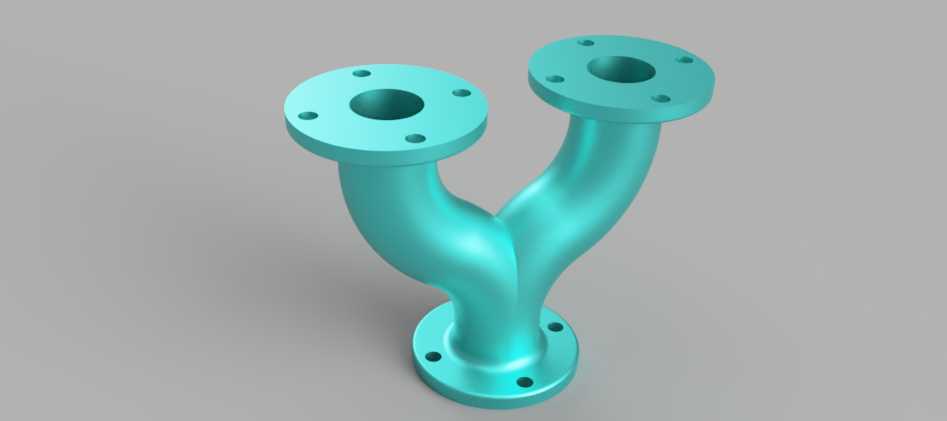

　　从实际安装边界来看，该接头三个连接端均采用标准凸面法兰结构，三个法兰端面均设计有均匀分布的螺栓通孔，安装时可通过配套螺栓、密封垫片与对应管径的管路法兰实现刚性密封连接，无需额外焊接作业，拆装维护便捷，适合需要定期拆解清理管路、或是现场不具备焊接作业条件的安装场景。三个法兰的端面均做了平整加工处理，能保证与密封垫片的贴合紧密性，避免介质渗漏，法兰盘的厚度经过结构校核，可承受常规中低压管路的工作压力，不会在螺栓锁紧过程中出现法兰变形、密封失效的问题。

　　设计过程中，首先要根据目标管路的公称通径确定三个连接端的法兰规格，保证三个接口的通径匹配对应管路的流量需求，避免因通径突变造成的流阻陡增。流道部分采用平滑的圆弧过渡设计，从底部单法兰端向上逐步分叉为两个对称的斜向支管，支管与主管的衔接处没有尖锐折角，整个流道内壁做顺滑处理，让介质在分流或合流过程中保持相对平稳的流态，减少对管壁的冲刷磨损，延长接头的使用寿命。外部管壁的厚度根据管路设计压力、输送介质的腐蚀特性做对应调整，在保证结构强度满足承压要求的前提下，尽可能控制整体重量，降低管路系统的整体负载。

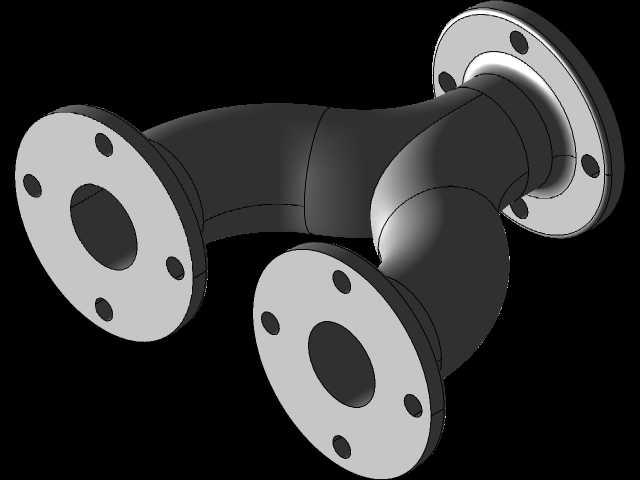

　　两个上方法兰的轴线与底部法兰的轴线呈对称夹角设计，安装时可根据现场管路的排布方向调整接头的安装角度，适配不同的管路走向需求，三个法兰的螺栓孔均采用跨中布置方式，可避免安装时螺栓与相邻管路部件发生干涉，同时保证法兰连接的受力均匀性。接头的整体外形没有多余的突出结构，外部轮廓流畅，在狭小的设备舱、管路密集的管廊空间内安装时，不会与周边的其他管路、设备部件产生空间干涉，能有效提升管路布局的紧凑性。

　　在实际选型应用中，这类接头可根据输送介质的特性匹配不同的加工材质，输送普通清水、循环水时可采用普通铸铁或碳钢材质做防腐处理，输送腐蚀性化工介质时可更换为不锈钢或工程塑料材质，法兰的密封面形式也可根据压力等级做对应调整，满足不同工况的密封需求。相比焊接式的Y型三通，法兰连接的形式在后期管路改造、故障维修时，可直接拆解更换接头，无需切割破坏原有管路，能大幅降低后期维护的工作量与成本，尤其适合经常需要调整管路布局的试验台架、小型模块化流体设备中使用。

　　建模过程中，需要重点保证三个法兰端面的平面度、螺栓孔的位置度公差，以及流道内壁的顺滑度，避免出现建模时的曲面褶皱、折角，否则不仅会影响后续加工出的零件实际流阻性能，还可能在3D打印、铸造加工过程中出现应力集中的问题，导致零件承压时出现开裂渗漏。支管与主管的衔接处做了等壁厚处理，避免局部壁厚过薄造成承压不足，或是壁厚过厚增加不必要的材料成本与整体重量。
