径向直叶片离心式传动叶轮结构

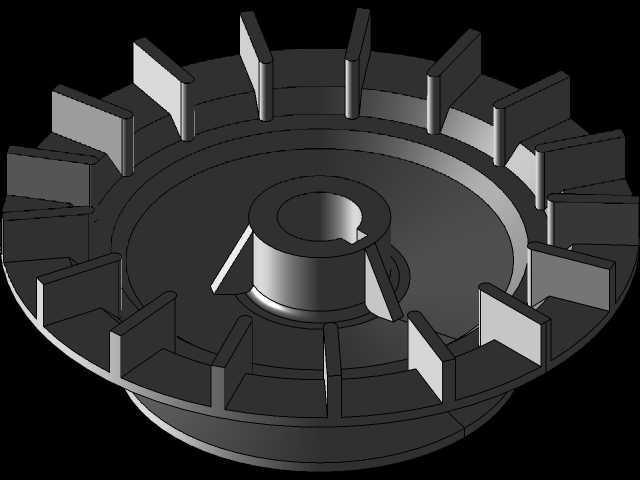

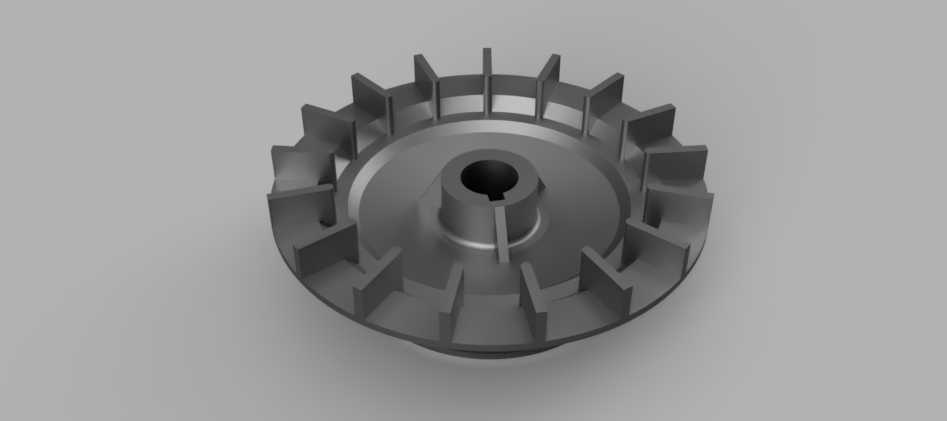

　　这类径向直叶片结构的叶轮，常配套在小型通用动力设备的冷却端、低压送风系统或是小流量离心式流体输送单元中，日常在小型通用汽油机的飞轮冷却端、微型离心风机、小型物料负压输送设备里都能见到同结构的部件，核心作用是通过自身高速旋转，将轴向进入的流体沿径向甩出，形成稳定的压力差，要么带动空气流动带走动力部件运行产生的热量，要么输送低压气体、轻质颗粒物料完成工艺环节的介质输送。从结构设计逻辑来看，这类叶轮采用直叶片径向布置的方案，首先是兼顾了加工便利性与运行稳定性，叶片沿轮毂周向等距均匀分布，每片叶片的型线为直壁结构，没有复杂的空间扭曲曲面，不管是采用注塑成型还是金属压铸、铣削加工，都能降低成型难度，

　　同时直叶片在高速旋转时的轴向力平衡更容易控制，不需要额外设计复杂的平衡结构就能满足小尺寸叶轮的动平衡要求。叶轮中心的带键槽轴孔是核心安装定位结构，键槽的设计是为了和动力输出轴形成周向固定，传递旋转扭矩，避免叶轮和转轴之间出现相对滑动，轴孔的内径尺寸和配套输出轴的直径采用过渡配合公差，安装时通过轴向的锁紧件将叶轮压紧在轴肩位置，保证运行过程中不会出现轴向窜动。轮毂部分做了加厚的凸台设计，一方面是提升轴孔位置的结构强度，避免键槽受力后出现开裂，另一方面凸台的高度刚好和叶片的内侧端面形成衔接，引导轴向进入的流体顺畅转向径向，减少流体在轮毂位置的涡流损失。叶片的高度和厚度经过匹配设计，叶片厚度控制在既能满足高速旋转下的结构强度，

　　不会因为离心力出现叶片变形断裂，又不会因为过厚挤占流道空间，降低流体输送效率；叶片的外圆直径和配套的蜗壳内圈尺寸留有均匀的间隙，间隙值控制在合理范围内，既避免叶轮旋转时和蜗壳内壁出现刮蹭，又不会因为间隙过大导致流体回流，降低工作效率。在实际设备选型匹配时，这类叶轮的安装边界需要重点核对几个参数：首先是轴孔直径与键槽规格，必须和配套动力轴的尺寸完全匹配，避免安装后出现同轴度偏差导致运行振动；其次是叶轮的总轴向厚度，要保证安装后叶轮的端面和周边的固定结构留有足够的安全间隙，不会和端盖、密封件等部件发生干涉；最后是叶轮的外圆直径，必须和配套的蜗壳或者风罩的内圈尺寸适配，过大无法装入，过小则会大幅降低工作效率。

　　这类直叶片叶轮和后弯式叶片叶轮相比，结构更简单，成本更低，虽然在高压工况下的效率略低，但是在小功率、低压头的应用场景下，完全能满足使用需求，而且运行时的特性更硬，也就是流量变化时压力波动更小，适合用在负载相对稳定的冷却、送风场景。在建模过程中，这类叶轮的结构可以通过圆周阵列的方式快速完成叶片的布置，只需要先做出单个叶片的实体，再以轮毂中心轴为阵列基准，按照叶片数量做等角度圆周阵列即可，建模时需要注意叶片和轮毂、轮盘的衔接位置要做圆角过渡，减少应力集中，同时也能降低流体在转角位置的阻力损失。实际生产中，这类叶轮如果是塑料材质，一般会采用一体注塑成型，模具结构相对简单，只需要做简单的侧向分型就能完成叶片部分的脱模；如果是铝合金材质，多采用压铸成型，后续只需要做少量的机加工处理轴孔和键槽就能完成成品制作，生产效率高，成本可控，非常适合大批量配套使用。在设备维护场景中，这类叶轮如果出现叶片积尘、变形的情况，会直接导致动平衡失效，运行时出现振动、噪音变大的问题，严重时还会损坏配套的轴承部件，所以在日常检修时需要注意检查叶片的完整性，及时清理叶片间的杂物，保证叶轮的流道通畅，运行平稳。
