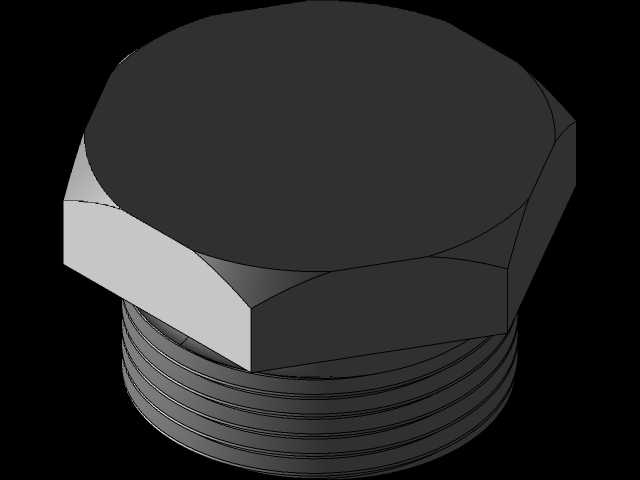

船用燃烧区超压泄放气缸式安全阀结构

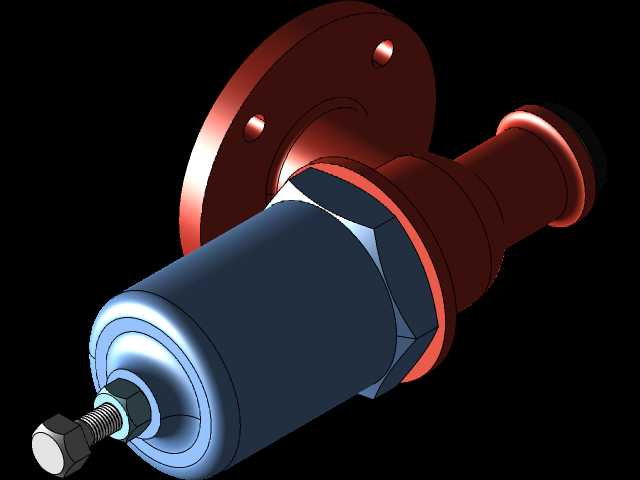

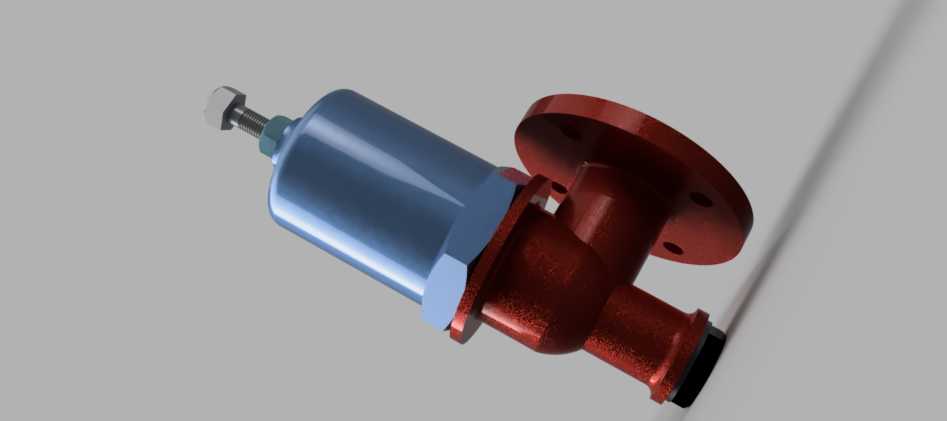

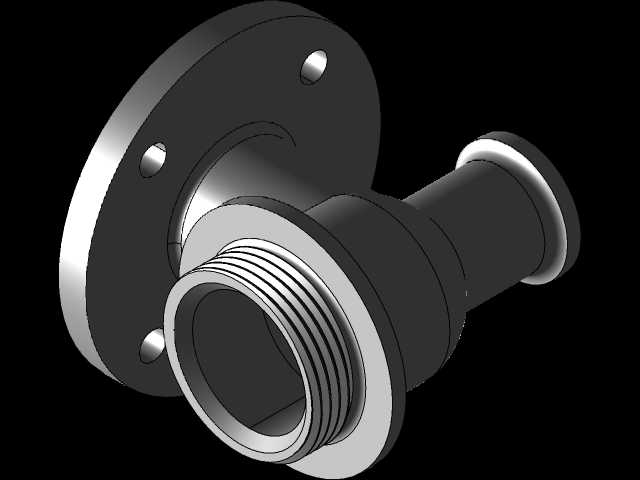

　　在船舶动力舱的燃烧系统管路设计中，这类带法兰安装结构的气缸式安全阀，是保障燃烧区压力稳定的核心安全部件，日常运行中燃烧区的压力波动会随负载变化出现瞬时抬升，当压力超过系统设定的安全阈值时，阀件会自动开启，将多余的高温燃烧气体通过侧部的法兰排放管路引导至甲板区域的安全泄放点，避免密闭舱室内压力积聚引发的管路爆裂、密封件失效甚至燃爆风险。从结构设计逻辑来看，该阀采用角式流道布局，进气端为法兰对接结构，与燃烧区的出口管路直接刚性连接，安装时需要保证法兰端面的平面度公差控制在0.1mm以内，对接面采用耐温石墨缠绕垫片密封，适配最高350℃的高温燃气介质工况；侧部的泄放口同样为法兰结构，直接对接通往甲板的排放管路，

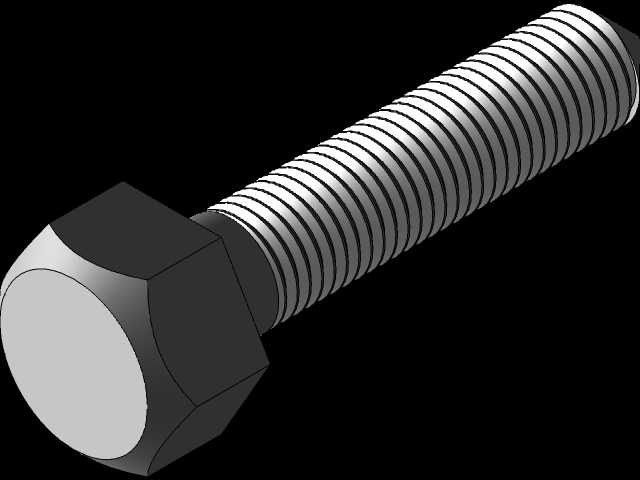

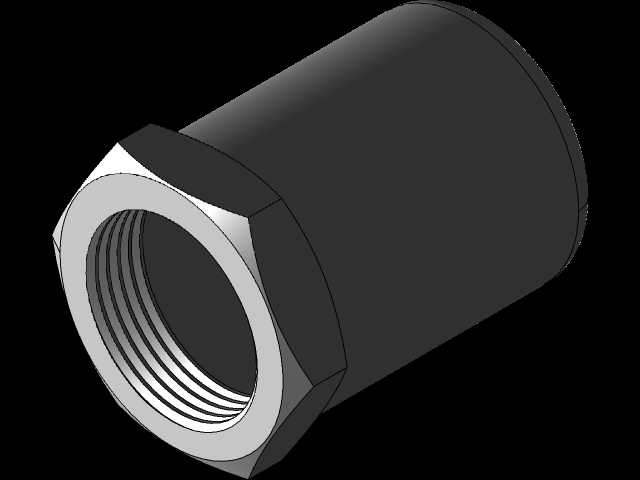

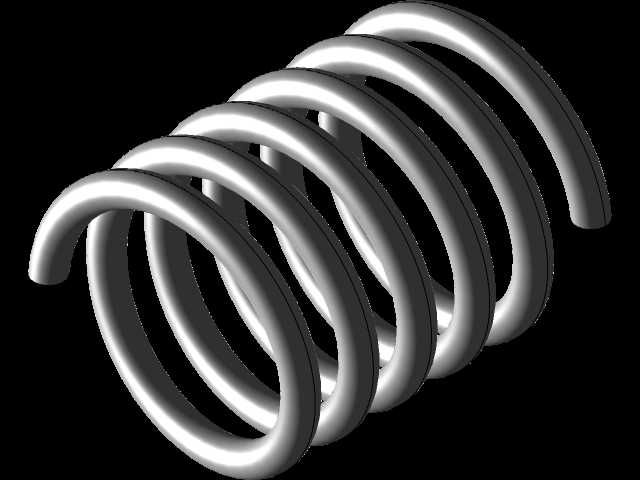

　　管路走向需要预留至少3倍管径的直管段，避免泄放时气流扰动引发的阀瓣颤振。上部的气缸式执行段采用蓝色氧化处理的金属壳体，内部集成了弹簧加载的阀瓣复位结构，顶部的调节螺杆可以根据系统的额定工作压力整定泄放阈值，整定过程中需要配合压力传感器缓慢升压，记录阀瓣初始开启压力、全开泄放压力以及回座压力三个核心参数，保证回座压力不低于系统工作压力的90%，避免泄放后出现持续漏汽的问题。从安装边界尺寸来看，法兰端的螺栓孔分布采用标准船用法兰的孔位布局，适配DN50管径的对接管路，整体安装高度控制在220mm以内，侧部泄放法兰的中心距阀体底部安装面的高度为110mm，安装时需要在阀体周围预留至少80mm的操作空间，方便后期对顶部调节结构进行校验、

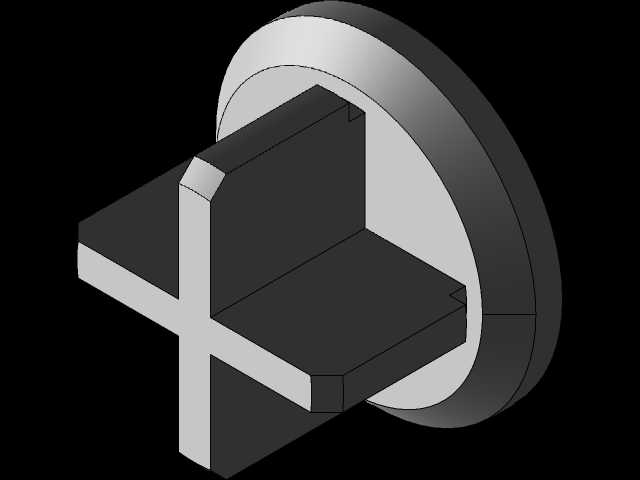

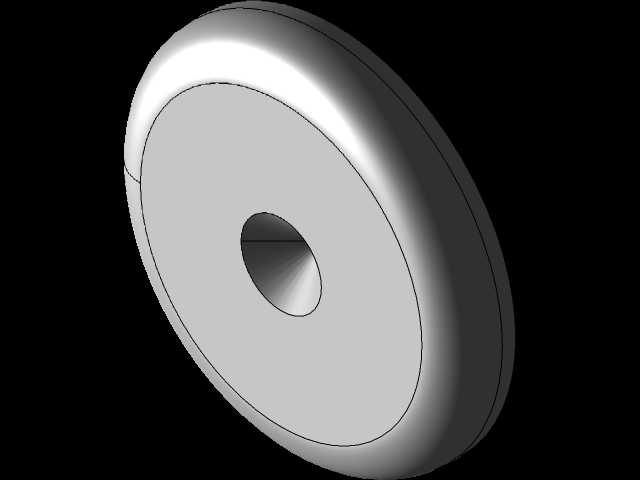

　　对内部密封件进行更换维护。设计过程中针对阀瓣与阀座的密封面做了堆焊硬质合金处理，避免高温燃气中的颗粒杂质冲刷密封面导致内漏，气缸壳体与阀体的连接部位采用耐高温O型圈加金属挡圈的双重密封结构，防止高温气体从执行段连接处泄漏。实际选型应用中，这类阀件的泄放流量需要根据燃烧区的最大容积、升压速率进行匹配计算，避免阀门口径选型过小导致超压时泄放能力不足，或是选型过大导致回座压力不稳定、阀门频繁启闭的问题。在三维建模过程中，需要重点还原法兰端的螺栓孔位置度、阀瓣的行程限位结构、顶部调节螺杆的螺纹配合尺寸，保证装配模型中各运动部件不存在干涉，模拟阀瓣从全关到全开的12mm行程过程中，内部流道的通流面积变化符合线性泄放的特性，

　　避免出现流道突变导致的气流噪声与结构振动。不同于普通的工业管道安全阀，这款阀件的安装姿态要求为垂直安装，即气缸执行段保持竖直向上，倾斜角度不能超过5°，否则会影响内部弹簧的受力均匀性，导致泄放压力出现偏差；阀体下部的定位凸台需要嵌入安装基座的定位槽内，抵消泄放时气流反冲产生的侧向力矩，避免连接螺栓承受额外的剪切载荷。日常运维中，需要每12个月对阀件进行一次离线校验，检查内部弹簧的疲劳变形量、阀瓣密封面的冲蚀情况，对活动部件涂抹耐高温的二硫化钼润滑脂，保证阀瓣动作灵活无卡滞，避免长期处于高温环境下出现部件锈蚀粘连，导致超压时无法正常开启的安全隐患。
