法兰式手动蝶阀结构三维设计

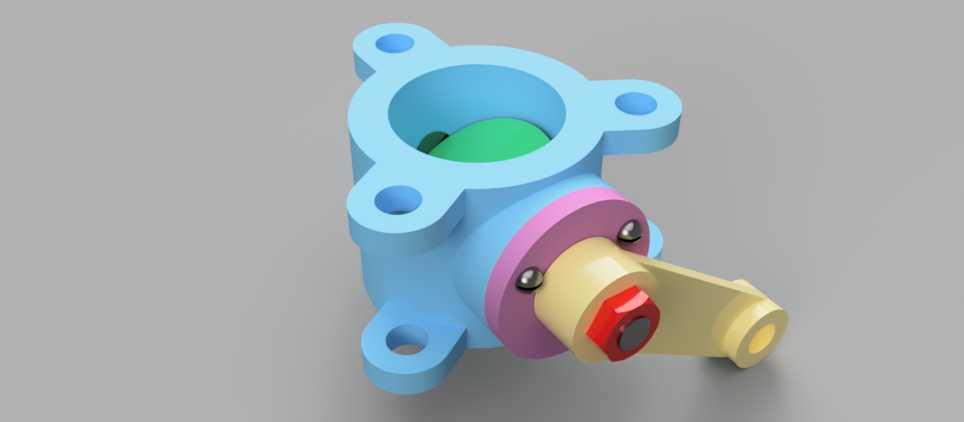

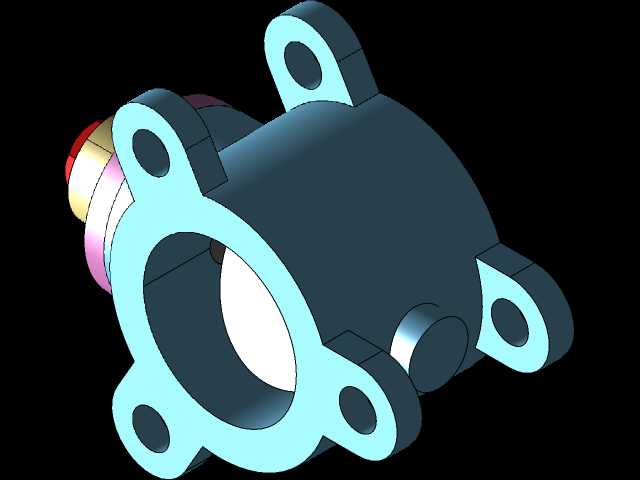

　　在市政给排水、暖通空调循环水、化工介质输送、食品级流体管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，这类四分之一回转类阀门的核心优势在于结构紧凑、启闭行程短、流阻损失小，同通径规格下的安装空间占比仅为闸阀的三分之一左右，尤其适配大口径管路的安装工况，能有效降低管路布设的空间成本与支撑载荷。这款手动蝶阀的结构设计围绕中低压常温流体工况展开，主体采用四孔法兰式连接结构，四个安装孔沿阀体轴向端面对称分布，安装时可直接与管路端法兰通过螺栓组锁紧，密封面贴合后可承受1.6MPa级别的工作压力，适配DN50至DN150区间的常规通径管路，安装端面的轴向尺寸控制在同通径闸阀的40%以内，能在狭窄的管廊、设备夹层等空间内完成布设，

　　无需预留过长的拆装操作空间。从功能实现逻辑来看，这款蝶阀的核心截流元件为偏心布置的圆盘形阀瓣，阀瓣通过阀杆与外部的驱动手柄刚性连接，当手柄沿垂直于管路轴线方向扳动时，阀杆带动阀瓣做0至90度的回转运动：当阀瓣平面与管路轴线平行时，阀门处于全开状态，此时流道内无明显节流结构，介质流动阻力系数仅为0.2至0.3，远低于同通径截止阀的流阻水平；当阀瓣平面与管路轴线垂直时，阀瓣外缘的密封件与阀体内腔的密封座完全贴合，实现管路截断，密封副的压缩量通过阀杆的轴向定位结构保证，可实现零泄漏级别的截断效果；当阀瓣处于0至90度之间的转角位置时，可通过改变流道的过流面积实现介质流量的调节，适配暖通系统的流量分配、水处理工艺的流量配比等调节工况。

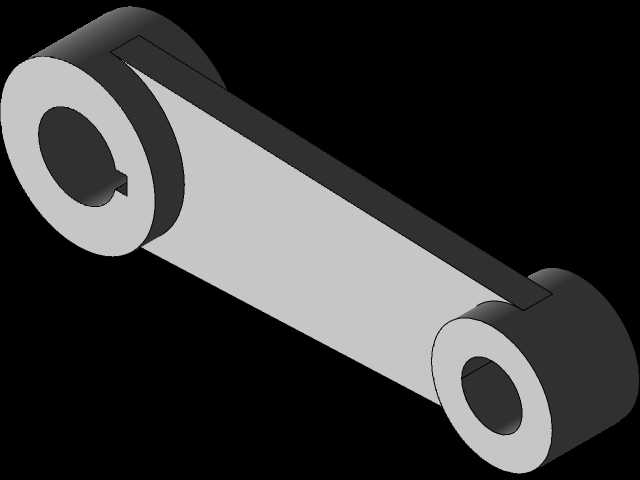

　　设计过程中针对手动驱动的操作特性做了专项优化，驱动手柄采用加长力臂结构，手柄端部设置防滑握持结构，启闭操作时的操作力矩控制在15N·m以内，操作人员无需借助辅助工具即可完成启闭动作，手柄与阀杆的连接部位采用扁方定位加锁紧螺钉的固定结构，可避免长期操作后出现手柄打滑、转角错位的问题；阀杆与阀体的配合部位设置多级密封结构，采用耐磨聚四氟乙烯填料作为密封元件，既可以避免介质沿阀杆间隙向外泄漏，也能降低阀杆回转时的摩擦阻力，同时填料压盖采用可调节结构，长期使用出现磨损后可通过压紧压盖补偿密封量，无需拆解整个阀门即可完成维护。阀体的流道设计采用等径直通结构，内腔无突出的节流凸台，介质流经时不会出现明显的涡流区，一方面可以降低流阻损失，

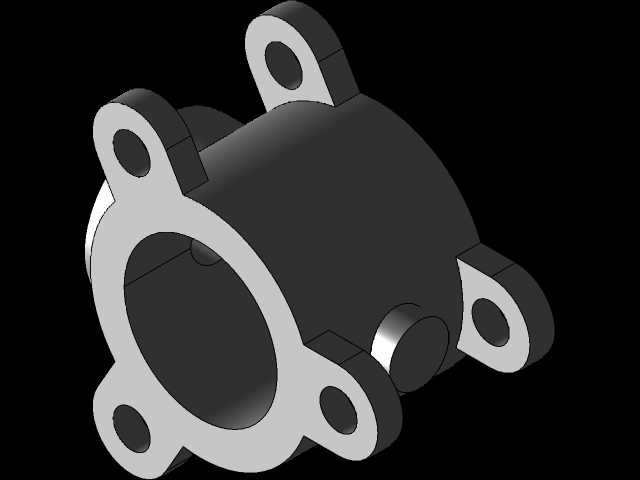

　　另一方面也能减少介质中固体杂质在阀腔内的沉积，适配含有少量悬浮颗粒的污水、循环水等介质工况；阀瓣的边缘做了圆弧过渡处理，启闭过程中不会对密封座产生刮擦损伤，可有效提升密封件的使用寿命，常规工况下密封件的更换周期可达3年以上。安装边界方面，这款蝶阀的法兰连接尺寸符合通用管路法兰标准，四个安装孔的孔距、孔径与同压力等级的国标法兰完全匹配，可直接替换管路中同规格的老旧蝶阀，无需对现有管路法兰进行二次加工；阀门的驱动手柄在全开、全关位置均设置有限位结构，可避免操作时出现过转导致阀瓣密封面损伤的问题，手柄的回转平面与阀体法兰端面平行，安装时可根据现场操作空间调整手柄的初始安装角度，适配不同方向的操作需求。从结构可靠性角度出发，阀体采用一体式铸造结构，无额外的拼接焊缝，避免了焊接部位出现应力集中、介质泄漏的风险；阀杆采用不锈钢材质加工，具备良好的防锈与耐磨性能，可在潮湿、轻度腐蚀的介质环境中长期使用；阀瓣表面做了光滑圆弧处理，介质流经时不会产生明显的冲蚀磨损，长期使用后仍能保证密封面的贴合精度。
