车载剪式螺旋起重支撑装置结构设计

项目分类:千斤顶 发布时间:2022-01-13 ID:500734
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计
  • 车载剪式螺旋起重支撑装置结构设计

  日常乘用车维保场景里,更换备胎、检查底盘悬挂紧固件、检视制动管路渗漏这类作业,都需要稳定的车载举升工具完成车身抬升,剪式螺旋千斤顶正是适配家用车、小型营运车辆随车配置的核心支撑设备,相比液压类举升装置,它的结构更紧凑,收纳后可直接放入后备箱备胎槽的预留空间,不会额外占用行李舱储物容积,也不存在液压油长期存放渗漏、低温环境下油液黏度上升导致举升卡滞的问题,适配全国绝大多数区域的四季使用需求。

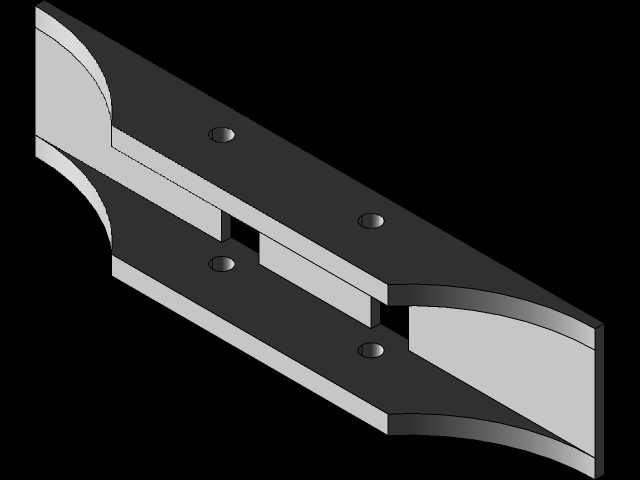

  从功能实现逻辑来看,这套装置采用剪式连杆增力结构搭配梯形螺旋传动副,核心的传动螺杆采用大导程梯形螺纹设计,既保证足够的传动效率,让使用者通过配套摇臂转动螺杆时能顺畅收拢或撑开剪臂,又具备可靠的机械自锁特性,当举升达到目标高度停止转动螺杆后,螺纹副的自锁角度可以保证剪臂不会在车身载荷作用下自行回缩,无需额外加装锁止销即可维持支撑状态,规避了维保过程中支撑失稳的风险。上下两个支撑端分别做了适配设计,底部支撑座带有加宽的弧形贴合面,接触地面时可以分散压强,即便在沥青路面、硬化土路这类非完全平整的场地,也能避免支撑脚下陷导致的车身倾斜;顶部的支撑头做了凸起定位结构,刚好可以卡入乘用车底盘预留的千斤顶支撑卡槽内,防止举升过程中支撑点滑移刮蹭底盘钣金或者防腐涂层。

  做结构设计时,首先要明确的是安装与使用边界,整套装置收拢状态下的整体厚度控制在60mm以内,长度不超过380mm,刚好匹配绝大多数A级、B级乘用车备胎仓的预留安装位,不会出现放不进随车工具槽的问题;完全举升后的最大行程可以达到320mm,足够将普通家用车的车轮抬升至完全离开地面50mm以上,满足换胎时拆卸螺栓、取出备胎的操作空间需求,额定承载能力设定为1.5吨,覆盖整备质量1.8吨以内的乘用车单侧支撑载荷需求——毕竟车载千斤顶仅需支撑车辆单侧的局部重量,无需达到整车整备质量的承载上限,这个载荷设定既可以满足使用需求,又能控制整体重量,整套装置净重不超过3.2kg,普通使用者可以轻松拿取操作。

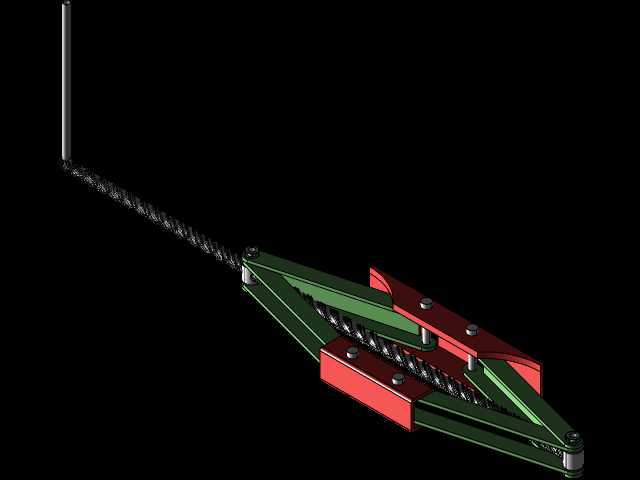

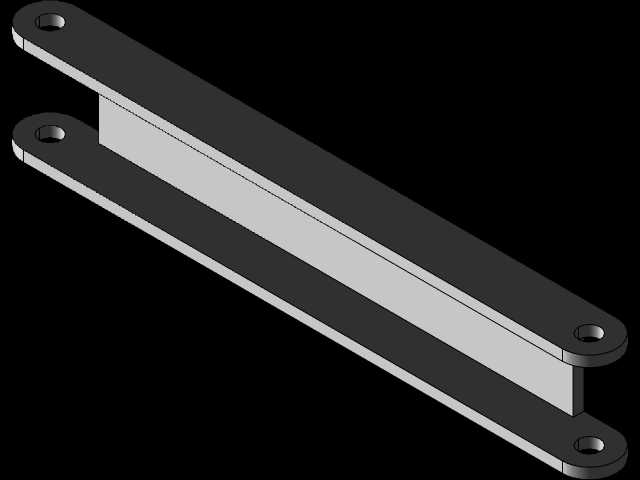

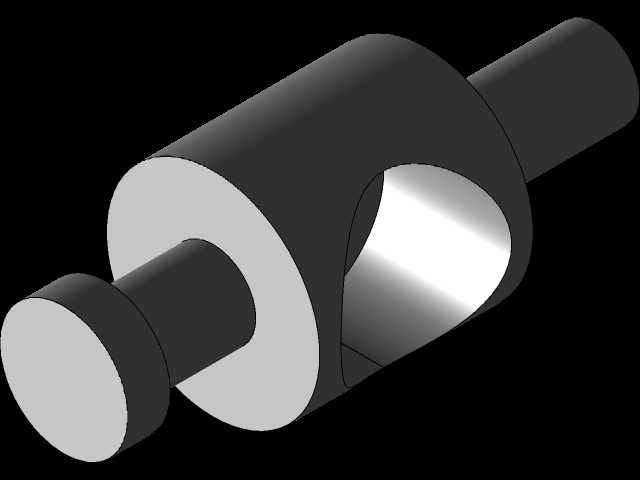

  剪臂的结构设计采用了对称式双片冲压钢板焊接结构,每侧剪臂都通过中间的铰接销轴连接,铰接位置加装了耐磨衬套,减少反复举升收拢过程中的铰接磨损,延长整套工具的使用寿命;螺杆两端分别连接剪臂的两个活动端,转动螺杆时两个活动端沿螺杆轴向同步靠近或远离,带动剪臂的夹角变化实现垂直方向的举升动作,整个传动路径没有多余的冗余结构,故障点极少,即便长期存放后出现螺纹副干涩的情况,只需涂抹少量润滑脂即可恢复顺畅操作,日常几乎不需要额外维护。

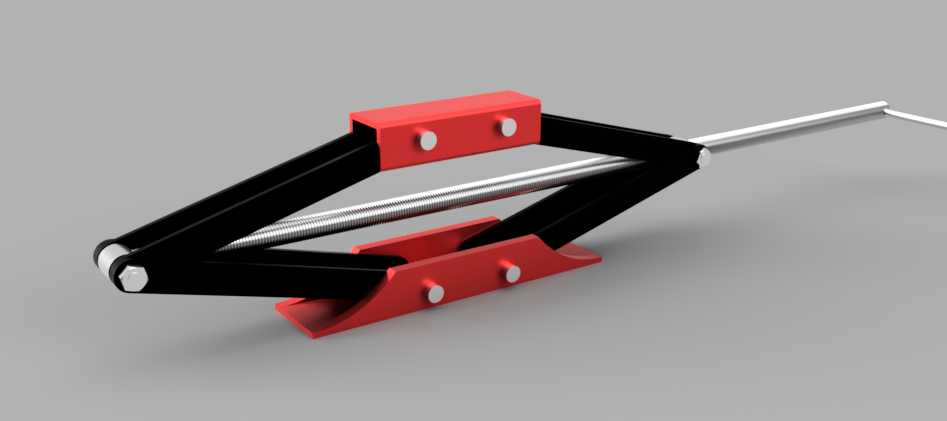

  在实际使用场景中,这套装置的操作逻辑也充分考虑了非专业使用者的操作习惯,配套的摇臂采用Z型折弯设计,转动时摇臂不会与地面或者车身侧裙发生干涉,使用者无需俯身到车底即可完成举升操作;剪臂表面采用喷塑处理,红色的上下支撑座与黑色的剪臂形成明显的视觉区分,使用者可以快速识别支撑端与传动结构,避免操作时误碰螺杆或者铰接位置造成夹手。需要注意的是,这类机械式剪式千斤顶仅适用于车辆静止状态下的定点支撑,不能作为长期承重的支撑装置使用,维保作业时如果需要长时间在车底操作,还是需要搭配安全支架做二次防护,但作为随车应急工具,它的可靠性、收纳性、免维护特性完全可以满足日常换胎、临时检查底盘的使用需求。

  从建模设计的角度来看,整套装置的所有铰接孔位、螺杆同轴度、支撑座平面度都做了公差匹配,剪臂展开过程中不会出现运动卡滞,上下支撑面在整个举升行程中始终保持平行,不会因为剪臂角度变化导致支撑面倾斜,保证举升过程中车身始终处于稳定的水平支撑状态;螺杆端部的限位结构可以防止操作时螺杆脱出连接座,避免举升到最大行程时结构散架,所有棱角位置都做了倒钝处理,拿取操作时不会划伤手部,充分考虑了随车工具的使用安全性。
