牵引车拖车挂接牵引连接装置结构

　　在道路货运、场地转运、农用作业等场景中，牵引车与拖挂单元的连接可靠性直接决定整列运输装备的行驶安全，这套挂接安装组件正是承担两者动力传递、载荷分配、连接锁止功能的核心结构件。不同于简易的插销式拖钩，该结构在设计阶段就充分考虑了行驶过程中的多向载荷冲击，尤其是非铺装路面作业时，拖挂单元产生的上下跳动、左右摆动、前后冲击载荷，都需要通过挂接结构平稳传递到牵引车本体，避免应力集中导致的结构断裂或连接松脱。

　　从功能实现逻辑来看，这套结构最核心的设计点是集成了载荷分配功能，通过内置的张力弹簧杆配合外接链条，能够将拖挂单元施加在挂接位置的下压力，按设定比例分配到牵引车的前轴与拖车自身车轴上，避免牵引车后轴过载、前轴抓地力不足的问题，这一点对于大吨位拖挂作业尤为关键——很多短途转运场景中，牵引车本身整备质量不大，如果拖挂载荷全部集中在后轴挂接点，很容易出现转向轮附着力不足、制动时车头抬起的安全隐患，这套结构的载荷分流设计刚好解决了这个痛点。

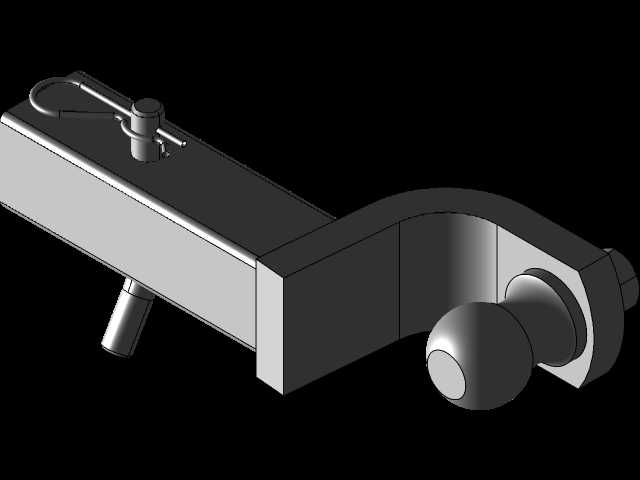

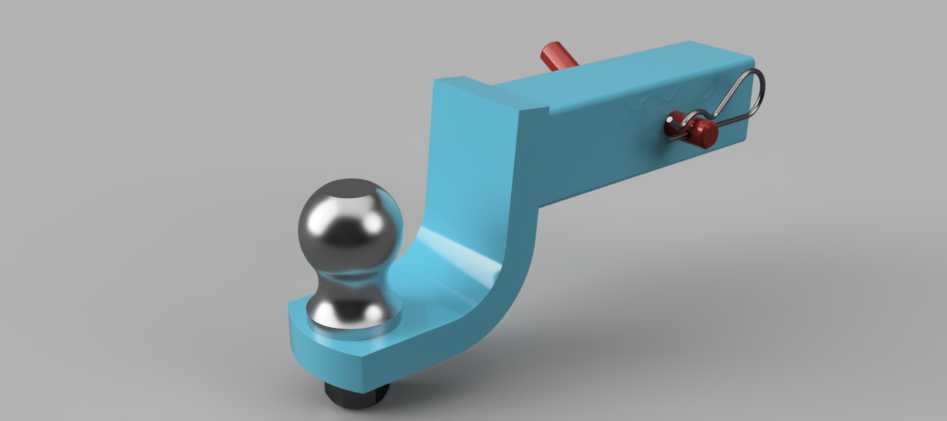

　　结构外形上，主体承载件采用弯臂式构型，下部集成标准尺寸的牵引球头，球头表面做硬化抛光处理，降低与拖挂端球罩的转动摩擦阻力，保证转向、颠簸时连接副的灵活度，不会出现卡滞导致的行驶轨迹偏移。弯臂的上部为安装定位段，设计有与牵引车后保险杠、后车架安装位匹配的贴合面，安装时可以直接嵌入车架预留的挂接安装槽内，通过横向穿装的固定销完成主承载定位，不需要额外做复杂的焊接改装，适配多数量产轻型牵引车、皮卡、农用拖拉机的后挂接安装边界。

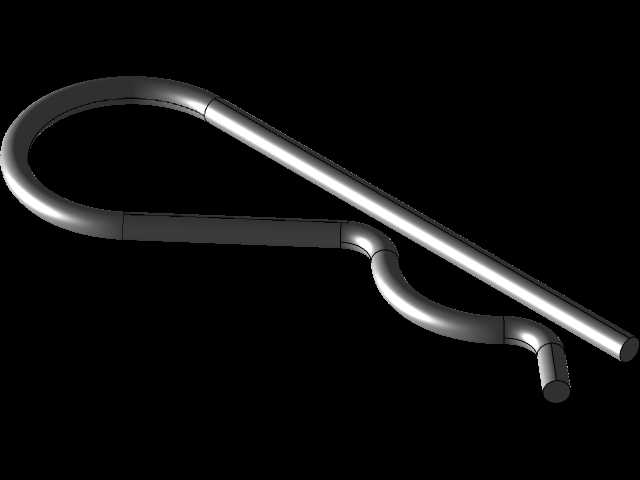

　　锁止机构部分采用弹簧顶销加保险卡扣的双重锁止设计，红色的操作拨杆外露在结构侧面，挂接完成后拨杆在弹簧力作用下自动卡入锁止槽，限制牵引球头与拖挂端的相对窜动，外侧的金属保险环可以额外套上锁销或挂锁，防止行驶过程中误碰拨杆导致锁止失效。结构上预留的链条挂点，除了承担载荷分配的传力作用外，也可以作为二次保险的连接点，即使主挂接结构出现意外松脱，链条也能拖住拖挂单元，避免完全脱钩引发事故。

　　从安装边界来看，这套组件的安装孔位按照通用拖挂装置的接口尺寸设计，横向安装宽度适配多数车型后车架的标准挂接位间距，弯臂的下沉高度保证牵引球头的安装中心距地面高度处于行业通用的400-500mm区间，能够匹配绝大多数民用拖车厢、农用机具、小型设备转运平板的挂接高度，不需要额外加装增高或降低垫块。结构的所有棱角位置都做了倒圆角处理，避免安装、操作过程中划伤操作人员，外露的弹簧、销子等活动部件都设计了防尘限位结构，减少户外作业时泥沙、灰尘进入活动副造成的卡滞，降低日常维护的频次。

　　在实际选型应用中，这类挂接组件需要根据牵引车的后轴载荷、拖挂总重来匹配对应强度等级的版本，建模过程中已经对弯臂的应力集中位置做了圆弧过渡优化，在保证结构强度满足额定拖挂载荷要求的前提下，尽可能降低结构自重，减少不必要的簧下质量增加。不同于固定式的焊接拖钩，这套组件可以快速拆装，不需要使用时可以从车架安装位拆下，避免突出的结构影响牵引车的离去角，也不会在倒车、挪车时发生磕碰。
