角式法兰连接止回阀三维结构设计

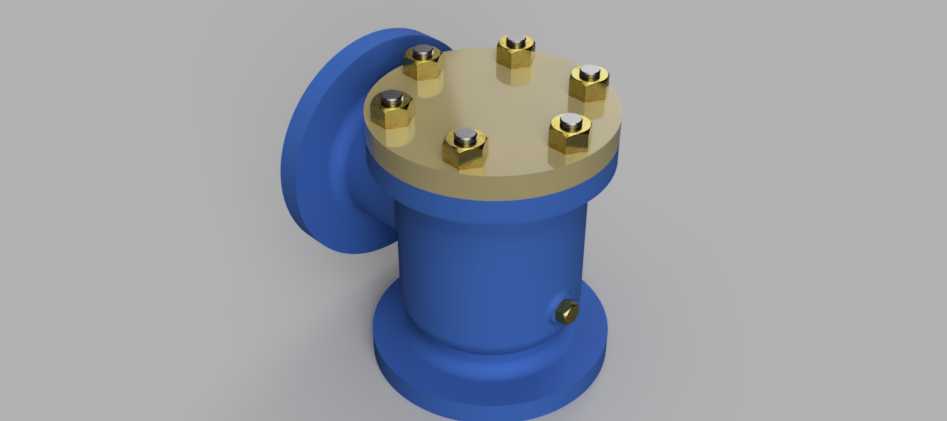

　　在工业流体输送管路系统中，止回阀是保障介质定向流动、避免反向回流引发设备故障与工艺紊乱的核心阀件，这款角式结构的止回阀，主要适配管路走向呈90度转折的安装场景，常见于给排水泵房出口、换热设备进出口、化工介质输送支管、压缩空气管路分支等位置，用来阻断介质反向流动，避免下游带压介质倒灌冲击上游泵体、仪表等敏感设备，也能防止不同压力等级的管路介质发生串流，保障整个流体系统的运行稳定性。从结构设计逻辑来看，这款止回阀采用角式流道布局，介质从侧部法兰接口进入阀腔，沿竖直流道从下部法兰接口流出，相比直通式止回阀，不需要额外配置90度弯头就能完成管路转向，能减少管路接头数量，降低系统泄漏点，同时缩短管路安装的轴向占用空间，对于安装空间局促、

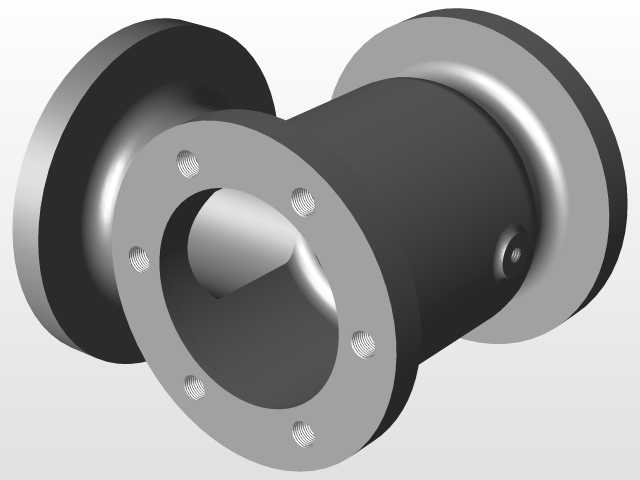

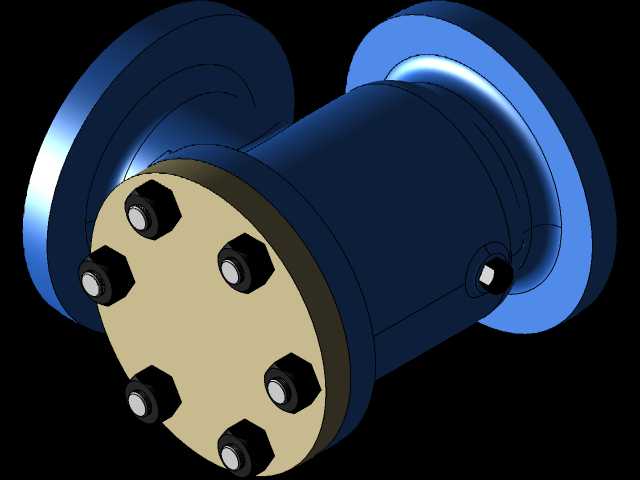

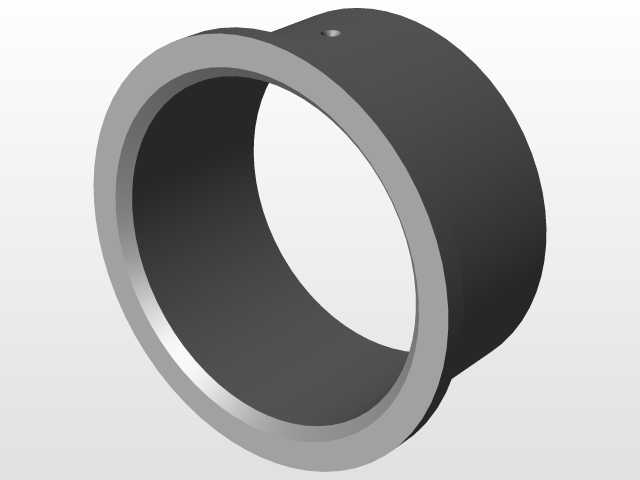

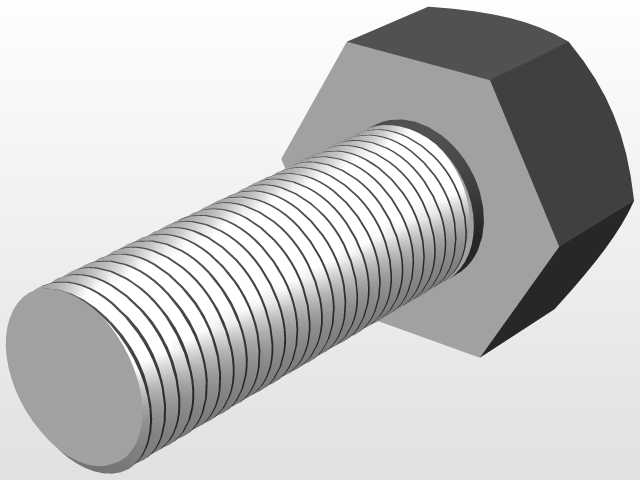

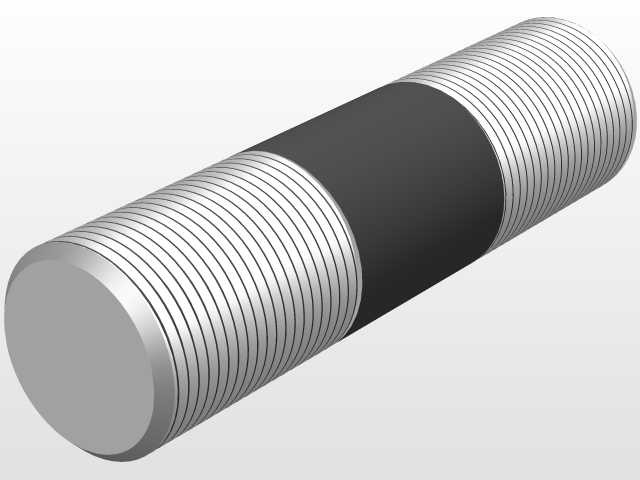

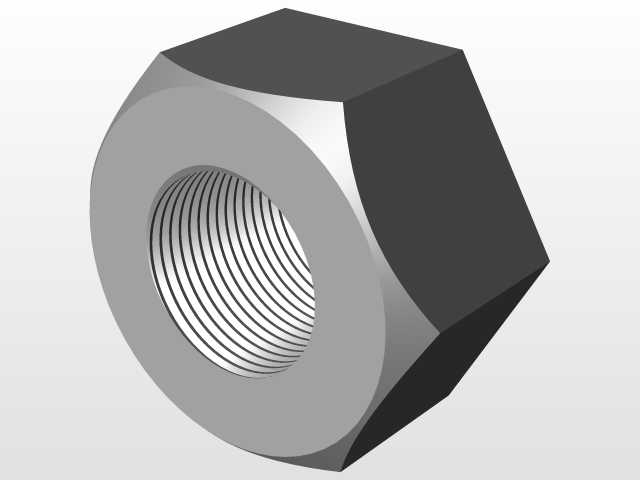

　　管路需要直角转向的场景适配性更强。阀体主体采用圆柱形筒状结构，侧部的法兰连接端与下部的法兰连接端分别按照对应压力等级的法兰标准设计密封面与螺栓孔位，安装时只需匹配对应管路的法兰规格，加装密封垫片后穿入螺栓紧固即可完成固定，安装对位难度低，后期维护拆卸也较为便捷。阀盖部分采用螺栓压紧式密封结构，顶部均匀布置六组紧固螺栓，通过螺栓预紧力将阀盖与阀体上端面压紧，中间加装密封垫片实现阀腔的静密封，这种结构相比螺纹连接的阀盖，能承受更高的管路工作压力，同时在需要检修内部启闭件的时候，只需拆卸顶部螺栓就能打开阀盖，不需要将整个阀体从管路上切割拆卸，大幅降低后期运维的工作量。阀腔内部的启闭结构采用升降式止回结构设计，介质正向流动时，流体压力克服启闭件的重力与弹簧预紧力（若配置弹簧结构）将启闭件顶起，流道完全导通，介质可以顺畅通过；当介质出现反向流动趋势时，反向介质压力与启闭件自身重力共同作用，将启闭件压紧在阀座密封面上，瞬间截断流道，阻断介质回流，这种升降式结构的密封性能相比旋启式止回阀更稳定，关闭时的水锤冲击更小，适合中低压、介质洁净度较高的流体管路使用。从安装边界尺寸来看，侧部法兰的端面到阀体竖直轴线的距离、下部法兰端面到阀盖顶部的总高度、法兰的螺栓孔中心圆直径、螺栓孔数量与孔径、阀体外径等关键尺寸，都需要严格匹配对应公称通径与压力等级的管路标准，建模时已经预留了法兰螺栓的安装操作空间，顶部紧固螺栓的拆装空间也做了避让，

　　实际安装时不需要额外切割周边管路或支架，就能完成螺栓的紧固与拆卸操作。阀体下部侧面设置的小型堵头结构，是用于阀腔排污或者压力检测的接口，在管路长期运行后，可以打开这个堵头排出阀腔底部沉积的杂质，避免杂质卡滞内部启闭件导致密封失效，也可以在这个位置加装压力检测仪表，实时监测阀前或者阀后的介质压力，方便运维人员掌握阀件工作状态。在建模过程中，所有配合面都做了公差适配设计，阀盖与阀体的配合止口采用间隙配合，既能保证装配时的顺利对位，又能避免配合间隙过大导致密封垫片压偏；内部启闭件与阀座的导向结构做了同轴度约束，保证启闭件升降过程中不会出现卡滞，每次关闭都能准确贴合阀座密封面；所有螺栓连接位置都预留了标准的扳手操作空间，

　　避免实际装配时出现螺栓无法拧紧的问题。这款止回阀的流道做了圆弧过渡处理，在介质转向的位置没有直角突变结构，能减少介质流经阀腔时的阻力损失，降低管路系统的能耗，同时也能减少介质在阀腔内的湍流，降低流体噪声与阀件振动，延长阀件的实际使用寿命。对于结构设计从业者来说，这类阀件建模时需要重点关注法兰标准的匹配度、内部流道的导通面积、启闭件的行程限位、密封面的压紧比压计算，不能只做外观的形似，要保证模型的结构尺寸完全符合实际加工与装配的要求，才能用于后续的工程出图、装配模拟或者管路系统的虚拟仿真。在设备选型阶段，使用这个三维模型可以直接导入管路装配体中，提前核对安装空间是否足够，法兰接口是否匹配，避免现场安装时出现尺寸干涉、接口不匹配的问题，减少现场施工的返工量。
