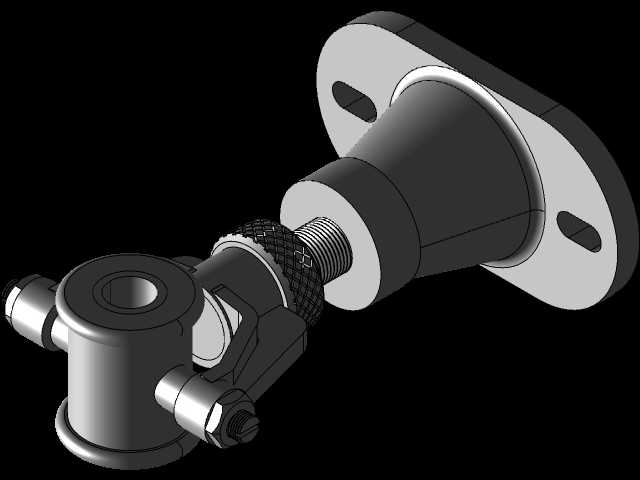

在轻工输送线、小型实验台架、非标工装夹具的轴系布局中,经常会遇到安装基准存在微小偏差、轴系工作过程中需要小范围调整角度的工况,这类场景如果采用刚性固定的轴承座,很容易因为安装错位产生附加径向载荷,轻则加剧轴承磨损、缩短维护周期,重则出现轴系卡滞、驱动端负载异常升高的问题。这款可调角度的旋转轴承支撑结构,正是针对这类存在错位补偿需求的轴系场景设计,区别于常规的剖分式轴承座、立式带座轴承,它在轴承安装位和底部安装法兰之间设置了铰接调整结构,能够在一定角度范围内自适应轴的偏摆,同时支持手动锁紧固定调整后的角度,兼顾自适应补偿和刚性定位的需求。

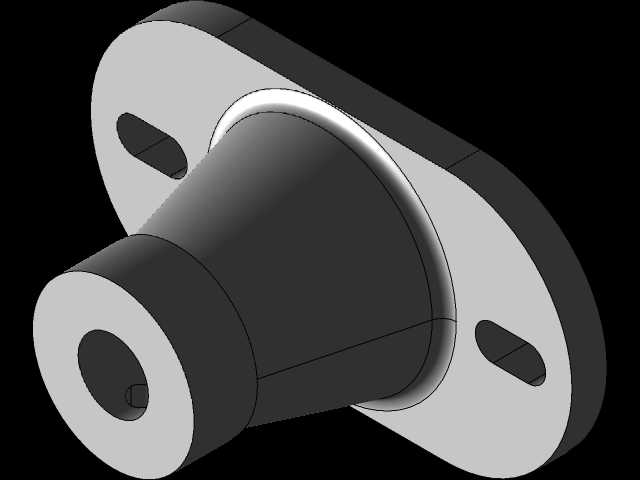

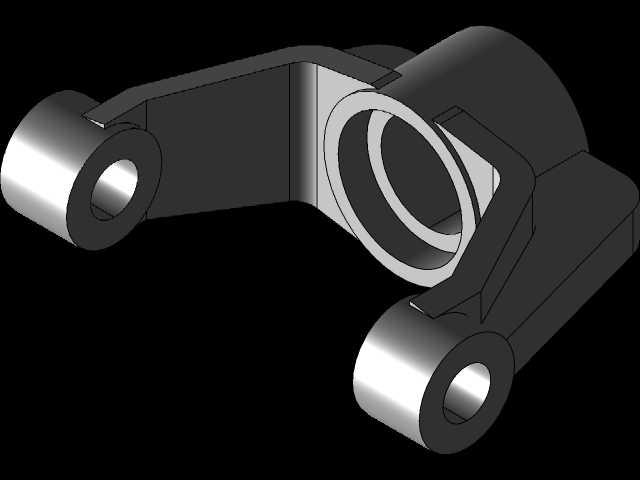

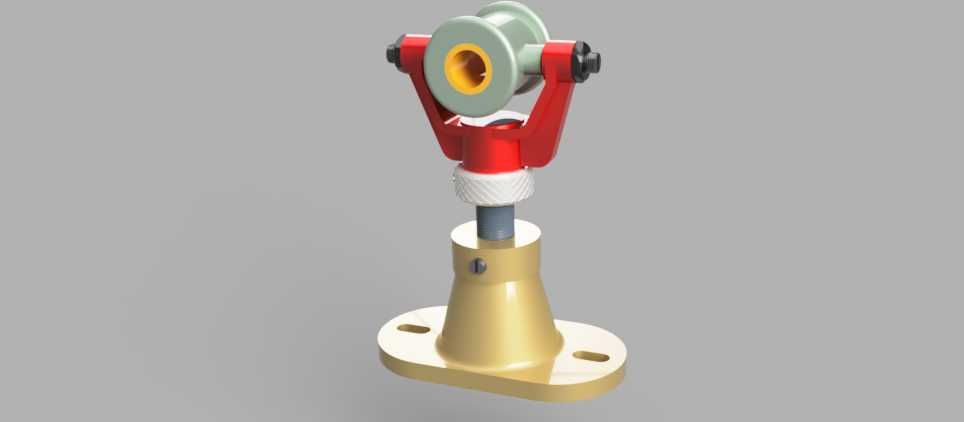

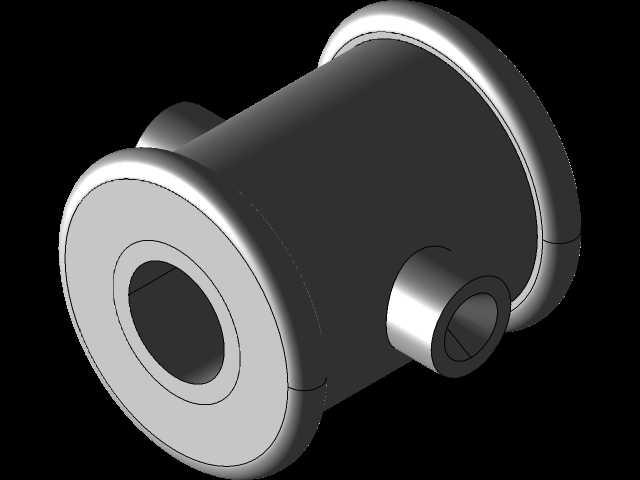

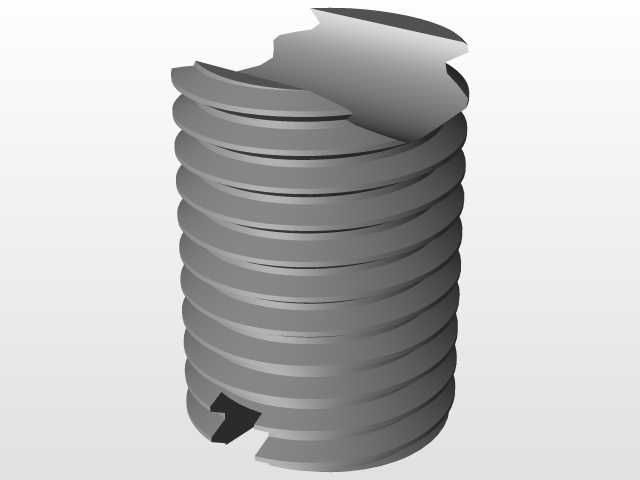

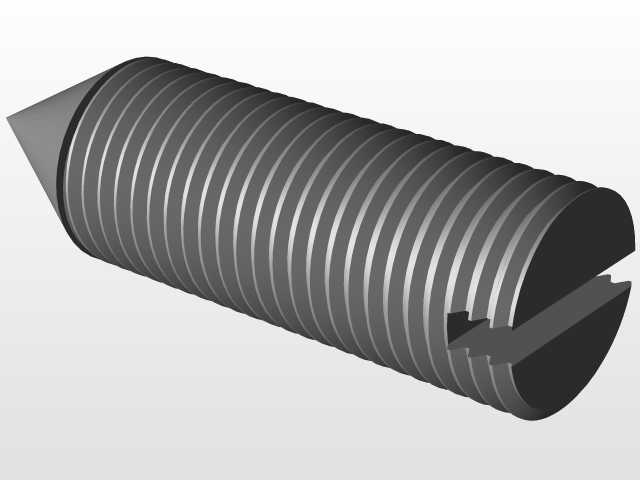

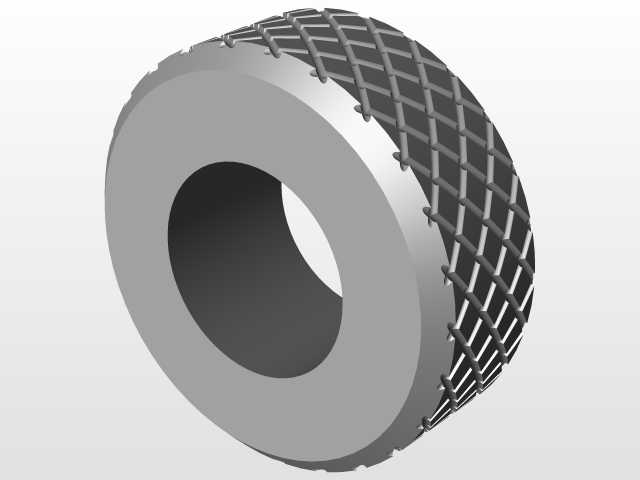

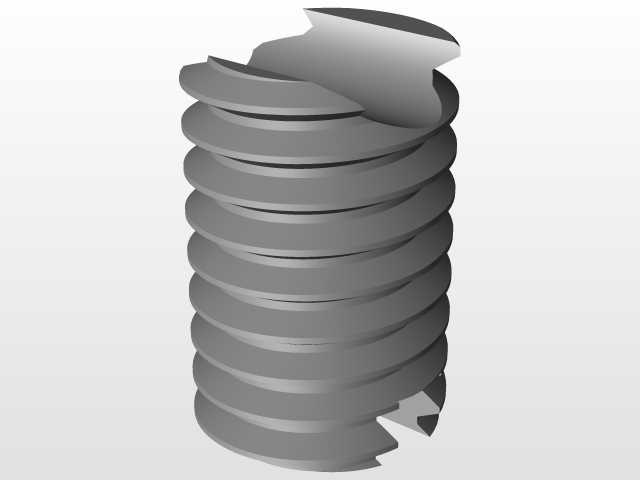

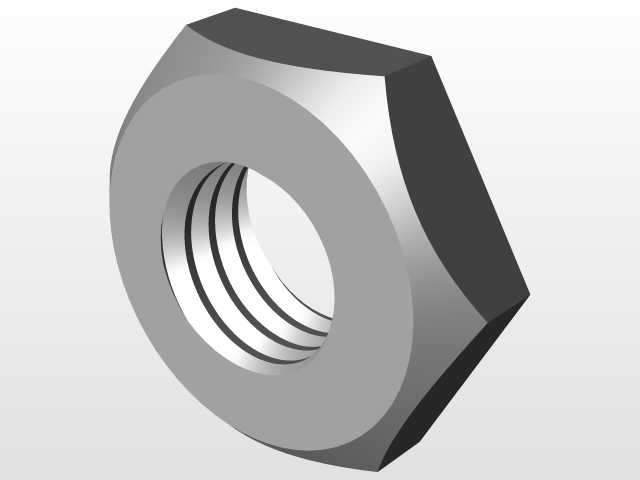

从结构组成来看,上部的轴承安装位采用双耳叉式铰接结构,轴承嵌装在中间的轴承座套内,两侧通过紧固件将轴承座圈压紧固定,避免轴承工作过程中出现轴向窜动;轴承内孔可适配对应直径的光轴穿过,为旋转轴提供径向支撑,同时可承受一定的轴向载荷。铰接部位下方设置了带滚花的调节锁紧套,滚花结构方便徒手操作,无需额外工具即可完成锁紧或松开动作,松开状态下上部的轴承安装位可绕铰接销轴在一定角度范围内摆动,适配轴系的倾斜角度,调整到位后旋紧锁紧套即可将角度固定,保证工作过程中支撑位置不会发生偏移。下部的支撑柱与底部的安装法兰采用一体化结构,法兰为菱形带两个安装长孔的设计,长孔结构允许安装时在孔位范围内调整支座的整体固定位置,降低安装底座的孔位加工精度要求,安装时通过螺栓穿过法兰孔将整个支座固定在设备机架或安装平台上即可。
设计过程中,首先要核算轴承选型的额定动载荷、静载荷参数,匹配对应应用场景的轴径、转速和负载要求,铰接部位的销轴需要做调质处理,保证反复调整角度过程中不会出现磨损变形,锁紧套的螺纹配合需要设置合适的预紧力,既要保证锁紧后不会因为设备振动出现松脱,也要保证调整时操作顺畅不会卡滞。底部法兰的安装孔间距、支撑柱的总高度需要结合设备的整体安装空间确定,上部轴承位的摆动角度范围一般设置在正负15度以内,足够覆盖绝大多数现场安装错位的补偿需求,同时不会因为摆动角度过大导致轴系的支撑刚度不足。
实际应用中,这类支撑结构常成对使用,分别布置在旋转轴的两端,当安装底座存在加工平面度误差、或者轴系工作中需要小范围调整倾斜角度时,两个支座可各自调整适配角度,避免轴承出现别劲的情况。相比带调心功能的调心球轴承,这种结构的优势在于调整到位后可刚性锁紧,不会在负载变化时出现角度晃动,适合对轴系定位精度有一定要求、同时存在安装错位补偿需求的场景,比如小型滚筒输送线的从动辊支撑、实验测试台的可调转轴支撑、非标设备中的摆动导向轴支撑等场景。在建模过程中,各部件的配合公差需要合理设置,轴承与座孔的配合采用基孔制过渡配合,铰接销轴与叉架孔的配合采用间隙配合保证转动灵活,锁紧套与支撑柱的螺纹配合采用中等精度的普通公制螺纹,满足手动锁紧的操作需求。整体结构没有复杂的异形曲面,加工工艺性好,上部的叉架、轴承座套可采用铸钢或铝合金压铸成型,下部支撑柱和法兰可采用车削加工完成,紧固件均采用标准件,整体制造成本较低,维护时仅需更换内部的标准轴承即可,无需更换整个支座,降低了设备的后期维护成本。
