平行轴传动用奥德姆联轴器结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:500752
  • 平行轴传动用奥德姆联轴器结构设计
  • 平行轴传动用奥德姆联轴器结构设计
  • 平行轴传动用奥德姆联轴器结构设计
  • 平行轴传动用奥德姆联轴器结构设计
  • 平行轴传动用奥德姆联轴器结构设计
  • 平行轴传动用奥德姆联轴器结构设计

  在轻工输送、小型机床进给、精密仪器传动这类对两轴同轴度误差补偿有明确需求的场景里,奥德姆联轴器(Oldham联轴器)的应用占比一直不低,它的核心作用就是连接轴线存在微小径向偏移的两根平行轴,在传递扭矩的同时抵消安装误差带来的附加载荷,避免轴端、轴承因为别劲出现过早磨损。很多刚接触传动设计的工程师容易把它和刚性凸缘联轴器搞混,实际上两者的适用边界差得很远:凸缘联轴器要求两轴严格对中,安装时的径向偏移量不能超过0.05mm,否则运转时的交变应力会直接拉断连接螺栓,而奥德姆联轴器靠中间的十字滑块(也叫中间盘)来补偿偏移,允许的径向偏移量通常能到轴径的1%-2%,对于很多现场安装条件有限、无法做到高精度对中的小型传动系统来说,这个特性刚好能解决实际痛点。

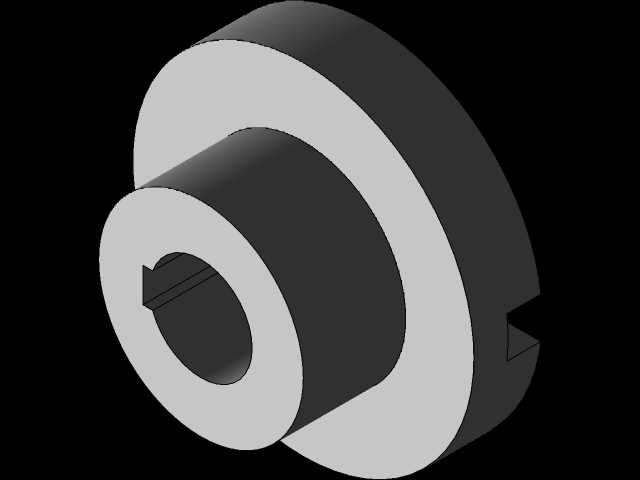

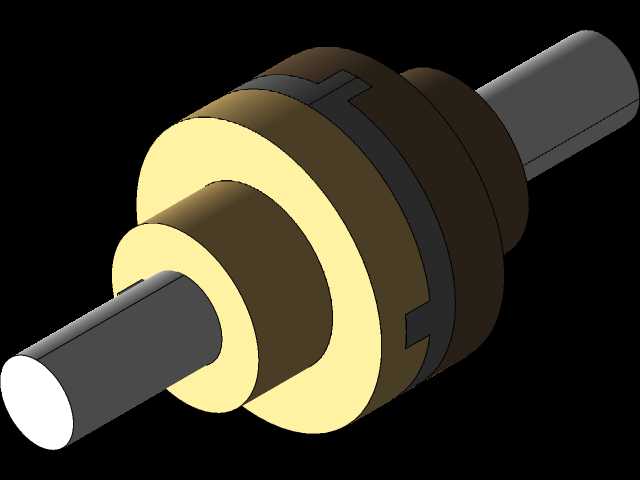

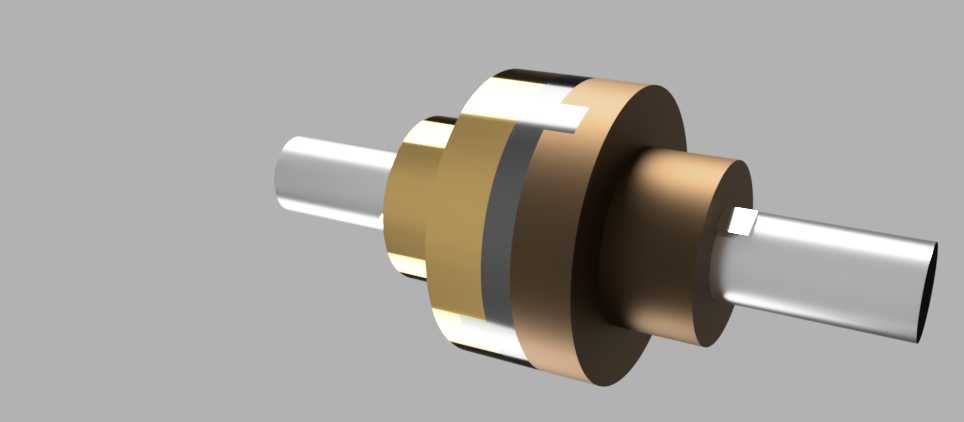

  从结构设计逻辑来看,这套奥德姆联轴器采用的是经典的三组件结构:两端分别是和主动轴、从动轴配合的半联轴器,中间夹着一个两侧带凸榫的滑动圆盘,两个凸榫的方向互相垂直,分别嵌入两端半联轴器端面的凹槽里。当两轴存在径向偏移时,中间盘会在运转过程中沿着两个半联轴器的凹槽做小幅滑动,自动补偿两轴的位置偏差,不会像刚性连接那样把安装误差转化为轴的弯曲应力。设计半联轴器的内孔时,通常会根据配合轴的公差带选H7/k6的过渡配合,键槽采用普通平键的标准尺寸,保证扭矩传递的可靠性;半联轴器的外圆和端面凹槽的垂直度需要控制在0.02mm以内,否则中间盘滑动时会出现卡滞,反而会带来额外的振动。中间盘的材质一般会选耐磨性能好的铜合金或者尼龙,毕竟它和半联轴器的凹槽之间是滑动摩擦,耐磨材质能有效延长维护周期,要是用普通钢材做中间盘,没有润滑的情况下运转几百小时就会出现沟槽,导致传动间隙变大、传动精度下降。

  关于安装边界和尺寸参数的考量,这类联轴器的总长通常控制在轴径的2.5-3倍左右,两端半联轴器的轮毂长度要比配合轴的插入深度长5-10mm,保证轴和轮毂的配合面有足够的接触面积,避免出现轴头悬伸过长导致的挠度问题。安装时要注意中间盘和两侧半联轴器之间要留0.2-0.5mm的轴向间隙,不能把三个组件顶死,否则运转时中间盘没有滑动余量,就失去了偏移补偿的作用。和膜片联轴器、波纹管联轴器这类挠性联轴器相比,奥德姆联轴器的扭转刚度更高,传动的回程间隙更小,成本却只有前者的三分之一不到,非常适合用在转速不高(通常线速度不超过5m/s)、扭矩中等、对成本敏感的传动场合,比如小型包装机的辊筒传动、自动化生产线的输送带驱动、台式钻床的进给轴连接这些场景,都能看到它的身影。

  实际选型的时候还要注意,这种联轴器不适合用在转速超过1500r/min的高速传动场景,因为中间盘在高速滑动时会产生离心力,不仅会加剧磨损,还会带来额外的动不平衡量,引发整机振动。如果要在转速稍高的场合使用,就需要对中间盘做轻量化设计,比如在圆盘上开减重孔,同时选用自润滑的尼龙材质做中间盘,降低滑动摩擦系数,减少磨损和发热。另外,安装时要保证两个半联轴器的凹槽方向在初始状态下互成90度,和中间盘的凸榫完全贴合,不能强行敲入,否则会导致初始安装应力过大,开机后很快就会出现磨损。日常维护的时候,只需要每隔3-6个月给中间盘和凹槽的配合面加注少量润滑脂,就能保证滑动顺畅,不需要复杂的维护操作,这也是它在民用小型机械设备里被广泛应用的重要原因。很多三维建模初学者在画这类联轴器的时候,容易忽略中间盘凸榫和半联轴器凹槽之间的配合间隙,把配合做成零间隙甚至过盈,这样做出来的模型看起来严丝合缝,但实际生产装配的时候根本装不上,就算强行装上去也没法实现偏移补偿的功能,这也是结构设计里最容易踩的误区——建模不是简单的形状堆砌,每一处尺寸、每一个配合公差都要对应实际的装配和使用需求。
