三通式手动旋塞风门结构设计

　　在工业管路系统的气路、水路分支布局中，这类三通式手动旋塞风门的应用场景十分广泛，不管是厂区压缩空气分支管路的通断切换，还是小型给排水系统低点的排污控制，或是低压输气管道的支路启闭调节，都能看到这类结构的身影。不同于常见的两通截止阀，它采用三通式阀体结构，能够实现单阀位控制两条支路的通断状态，省去了管路中额外加装三通接头和独立阀门的成本，也减少了管路的泄漏点，在紧凑安装空间的管路布局中优势尤为明显。

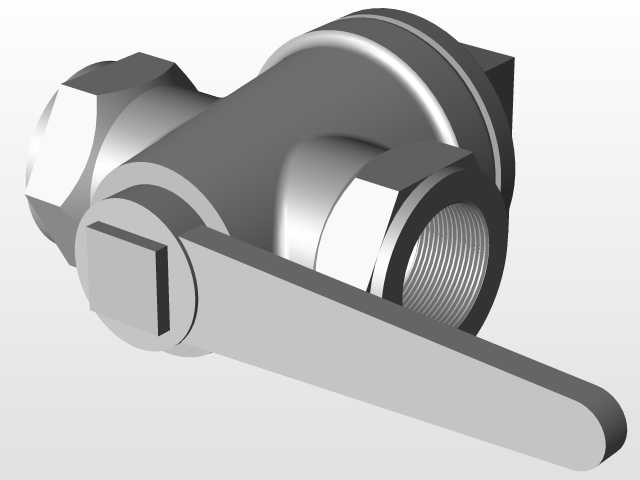

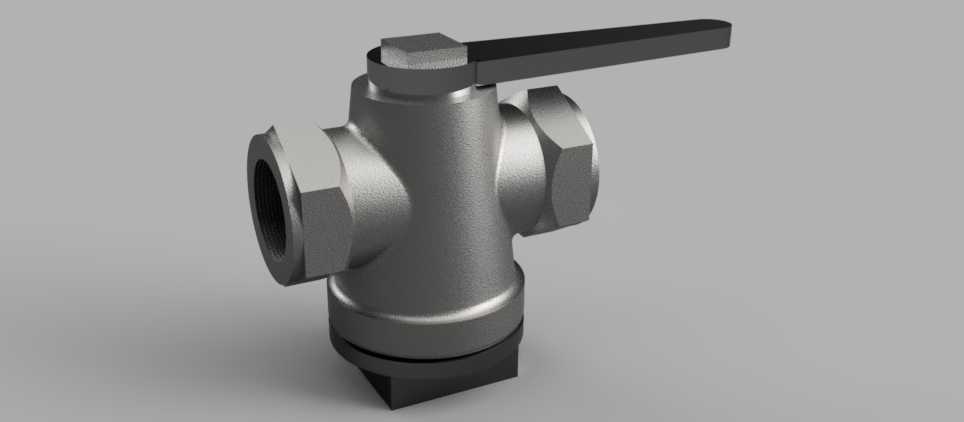

　　从实际功能来看，这款风门核心依靠带通孔的锥形旋塞芯实现通路控制，扳动顶部的操作手柄即可带动旋塞芯在阀体内转动，当旋塞芯的通孔与阀体两侧的接口对正时，管路处于导通状态，转动90度后旋塞实体部分封堵住接口，即可实现管路截断，操作行程短，开关状态辨识度高，现场操作人员无需额外培训即可快速判断阀门启闭状态，适合需要频繁快速切换气路、水路通断的工况。阀体下部的六角结构是专门为安装设计的受力位，现场安装时可以用标准扳手卡在这个位置施加扭矩，避免直接夹持阀体薄壁部分造成变形，影响密封性能。

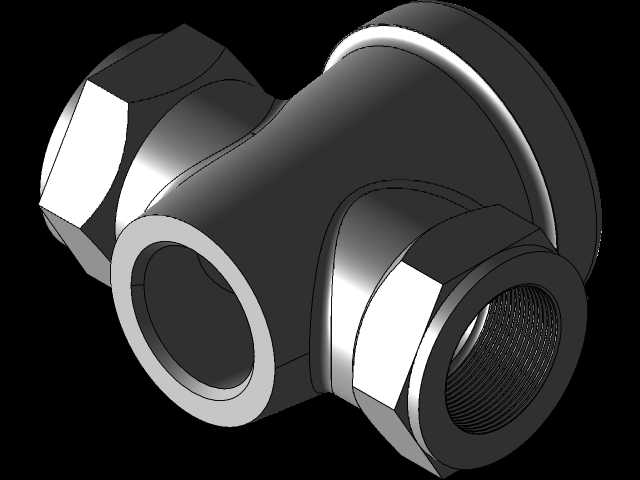

　　设计这款结构的时候，首先要考虑的是密封可靠性，旋塞芯与阀体的配合锥度需要经过反复匹配，锥度过大会导致操作力矩过大，手柄扳动费力，锥度过小则容易出现密封面压合不足，介质内漏的问题。阀体两侧的接口采用外六角结构加内螺纹的设计，既可以和标准内丝管路直接对接，外六角结构也能在安装时提供受力点，方便管路拧紧操作，不会因为拧接过载导致接口开裂。顶部的手柄采用扁平长条形结构，力臂长度经过核算，保证在常规密封压紧力下，操作人员徒手就能扳动开关，不需要额外加接套管增大力矩，避免力矩过大损坏旋塞密封面。

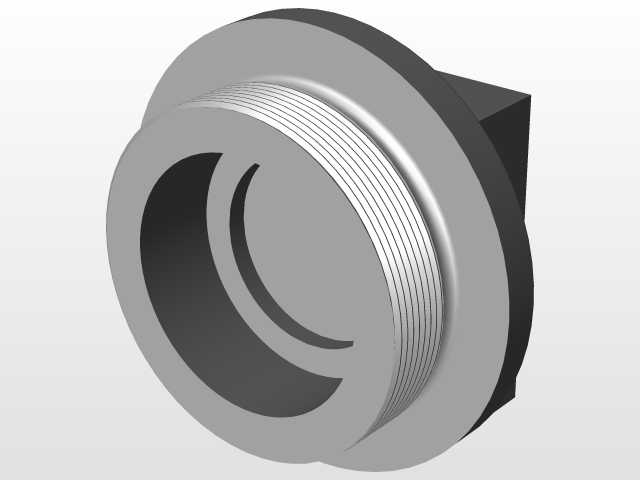

　　安装边界方面，这款风门的三个接口轴线处于同一平面，相互垂直布局，安装时需要预留出手柄扳动的转动空间，手柄转动90度的扇形区域内不能布置其他管路或结构件，避免阻碍操作。阀体的轴向尺寸紧凑，相比同通径的三通球阀长度更短，适合在管路排布密集的设备内部安装，比如空压机站的分支气路、小型水处理设备的管路单元、车间集中供气的终端支路，都可以选用这类结构。阀体下部的突出段是密封压盖的调节位置，长期使用如果出现密封面磨损导致的微漏，可以适当调整压盖的压紧量，补偿密封面的磨损量，延长阀门的整体使用寿命，不需要整体更换部件，降低后期维护成本。

　　在气路应用场景中，这类风门可以控制压缩空气进入不同的执行支路，比如小型气动工装的气路切换，手动控制气缸的伸出与缩回，不需要额外加装电磁换向阀，适合低成本的简易气动回路搭建。在水路系统中，它通常安装在管路的最低点，作为排污阀使用，需要排空管路存水时扳动手柄即可快速导通，将管路内的积水排空，防止冬季低温环境下管路冻裂，日常运行时处于关闭状态，密封性能可以满足低压水路的密封要求，不会出现滴漏问题。

　　结构建模过程中，需要重点保证旋塞芯与阀体锥面的同轴度，两个配合面的表面粗糙度需要达到密封要求，建模时要预留出密封件的安装槽位置，避免后期装配时出现干涉。手柄与旋塞芯的连接采用扁方定位结构，保证手柄转动时不会与旋塞芯出现相对打滑，开关位置的定位准确，不会出现手柄到位但旋塞芯未完全转动到位的半开状态，避免介质截流导致的管路啸叫或密封面冲蚀问题。阀体的壁厚经过强度核算，能够满足低压管路的工作压力要求，不会出现阀体受压开裂的问题，同时尽可能控制整体重量，降低管路的承重负担。
