单工位机床刀具固定刀柱组件结构

项目分类:机床 发布时间:2022-01-13 ID:500755
  • 单工位机床刀具固定刀柱组件结构
  • 单工位机床刀具固定刀柱组件结构
  • 单工位机床刀具固定刀柱组件结构
  • 单工位机床刀具固定刀柱组件结构
  • 单工位机床刀具固定刀柱组件结构
  • 单工位机床刀具固定刀柱组件结构
  • 单工位机床刀具固定刀柱组件结构

  在常规金属切削加工场景中,不管是普通立式铣床、数控镗床还是小型专用钻削工位,单刀位的刀具固定组件都是直接决定加工稳定性的核心配套部件,这款刀柱组件就是针对单刀具工位设计的一体式固定结构,没有多刀位的转位冗余结构,整体结构紧凑,适配小行程、单工序集中的加工工位使用。从实际安装边界来看,这款组件的底部采用带定位止口的法兰式安装结构,安装面做了精磨处理,和机床主轴端面或者刀塔安装位的配合公差控制在H7/h6区间,不需要额外加装过渡垫块就能直接贴合安装,底部的方形定位凸台可以嵌入安装座的对应卡槽内,抵消切削过程中产生的周向切削扭矩,避免高速切削或者大进给切削时组件出现跟转偏移,整个组件的轴向总长度适配常规BT40、

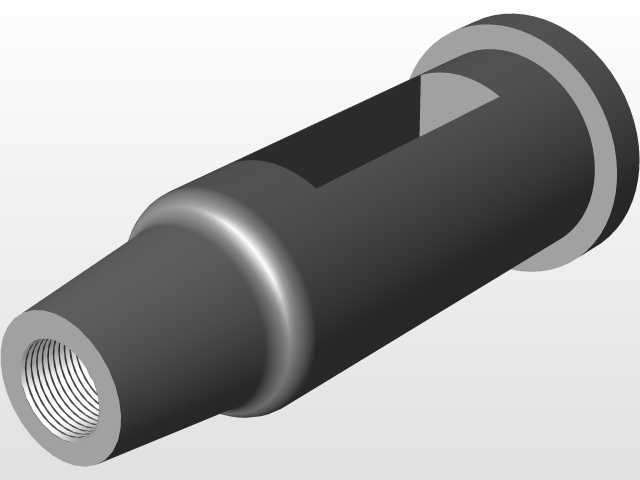

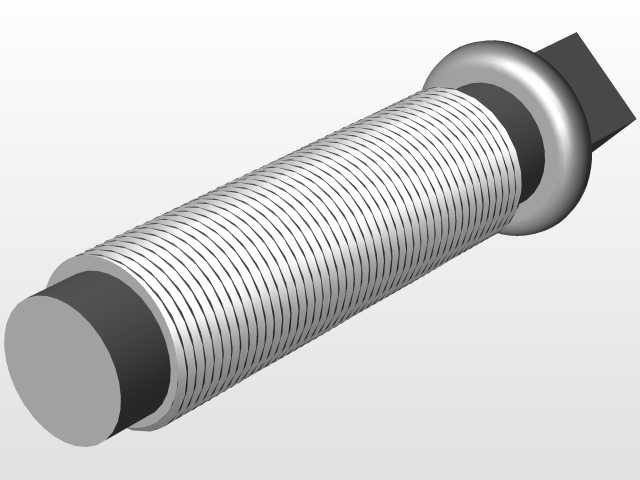

  NT40主轴的端面安装空间,不会因为伸出长度过长导致刀具悬伸量超标引发振刀。从功能设计逻辑来看,这款刀柱没有采用复杂的自动夹紧机构,而是通过柱身的侧向开槽配合带防滑齿的压紧块实现刀具装夹,柱身上部的锥段结构是和机床主轴锥孔配合的定位面,锥面的表面粗糙度控制在Ra0.8以内,保证和主轴锥孔的接触面积不低于85%,装刀时只需要将直柄刀具插入柱身的中心内孔,拧紧侧向的压紧螺钉,带网格防滑齿的压块就会紧密贴合刀具柄部,既可以防止刀具轴向窜动,也能避免刀具在重切削时出现周向打滑,这种结构的优势在于装拆效率高,不需要配备专用的锁刀座,一线操作人员在工位上就能完成刀具更换,适合小批量多品种的加工场景换刀需求。在实际应用中,

  这类单刀柱组件多用于工序固定的专用机床,比如发动机缸体的定位销孔钻削工位、小型五金零件的端面铣削工位,不需要频繁转位换刀的场景下,相比多工位转塔刀架,这种单刀柱的结构刚性更强,传动链更短,切削时的振动传递路径更直接,能承受更大的切削进给量,加工出来的孔位精度和端面粗糙度更稳定。设计时特意将压块的防滑齿做了交错排布,齿尖做了小角度倒角,既可以保证足够的夹持摩擦力,又不会因为齿尖过于锋利在刀具柄部压出较深的压痕,延长刀具柄部的重复使用寿命,柱身下部的圆盘结构是切屑挡边,加工过程中产生的带状切屑会顺着圆盘的斜面滑落,不会缠绕到柱身和主轴的连接位置,减少日常清理维护的工作量。从结构细节来看,

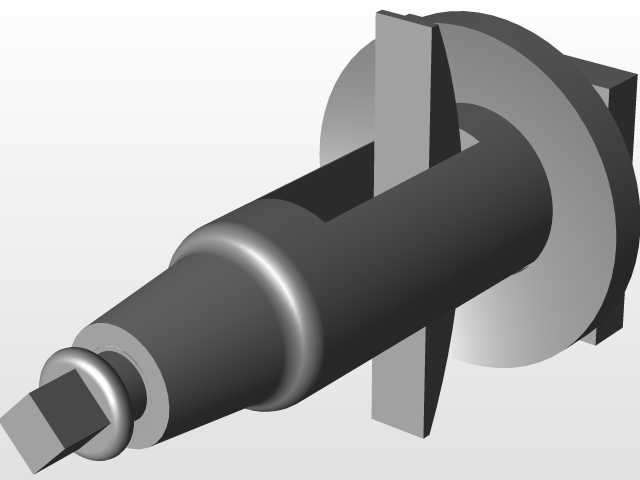

  柱身上端的方头结构是用来配合扳手完成组件和主轴的锁紧操作,不需要额外制作专用拆卸工具,使用普通的开口扳手就能完成组件的拆装维护,柱身的外圆面做了发黑处理,在车间切削液喷淋的潮湿环境下不容易生锈,日常维护只需要定期清理压紧块缝隙里的切屑碎渣,在压紧螺钉位置加注少量润滑脂就能保证长期使用不会卡滞。在选型适配时,需要注意这款刀柱的中心内孔直径适配的刀具柄部尺寸范围,安装时要保证底部止口和安装座的定位面完全贴合,锁紧螺钉要按照对角顺序分次拧紧,避免因为压紧力不均导致组件安装偏斜,进而引发刀具跳动超差的问题,在进行大余量粗加工时,可以适当增加压紧螺钉的拧紧力矩,但不能超过螺钉的许用扭矩值,避免压块变形或者螺钉断裂。这类单刀柱组件相比液压夹紧的刀座结构,结构更简单,故障率更低,没有密封件、液压油道这类容易出故障的结构,在车间多粉尘、多切削液的恶劣工况下,长期使用的稳定性更好,维护成本也更低,非常适合中小型机加工车间的单工序加工工位使用,不需要复杂的调试过程,安装完成后打表检测刀具的径向跳动值就能直接投入生产,对于加工节拍要求不高、产品批量适中的生产场景,这种结构的刀柱组件性价比优势十分明显。
