带方形安装底座的立式导向支撑轴承结构

　　做设备结构设计的同行大多遇到过垂直轴系的支撑痛点，尤其是需要轴件做轴向往复滑动的工位，普通卧式轴承座的安装基准、受力方向都没法直接适配，这类带方形安装法兰的立式支撑轴承，就是专门针对垂直布置的轴系做的结构方案。从实际应用场景来看，这类结构常出现在小型冲压设备的导柱工位、轻工包装线的顶升导向位、检测设备的探针升降支撑、小型工装夹具的定位轴支撑处，核心解决的是垂直布置的光轴在往复运动过程中的径向晃动问题，同时给轴件提供稳定的滑动支撑基准，避免轴件受侧向力出现卡滞、偏磨的情况。

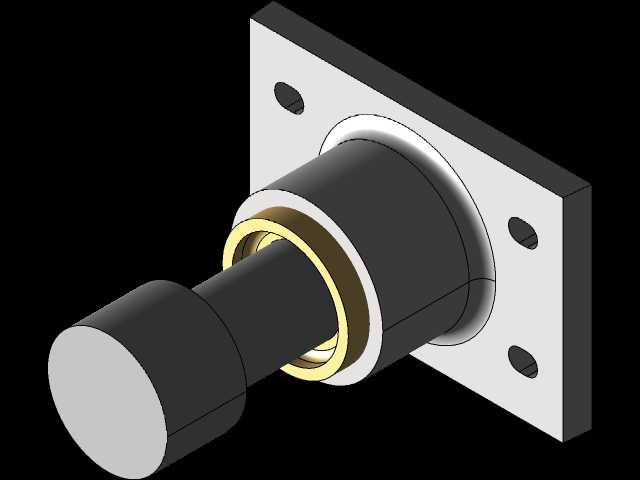

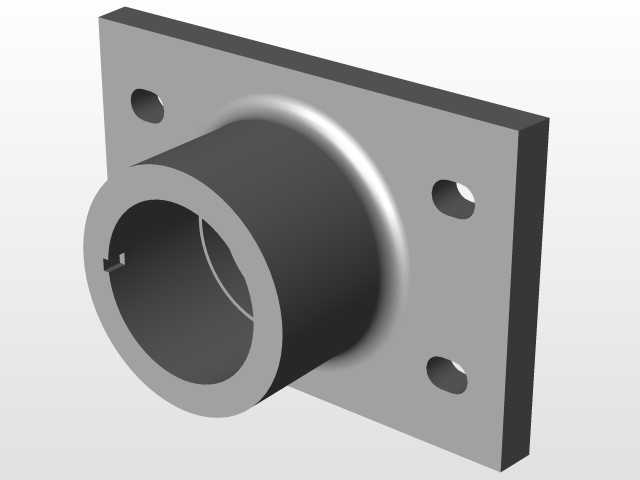

　　从结构功能上拆解，这个部件分为三个核心功能段：底部的方形安装法兰、中间的支撑衬套容纳座、顶部的限位衬套。底部方形法兰做了四个沉头安装孔，孔位对称分布在法兰四个角，安装时可以直接通过内六角螺栓固定在设备的安装基板上，法兰底面做了精磨处理，安装后能保证支撑轴线与安装面的垂直度，不需要额外做调整垫片补偿加工误差，这一点在批量做设备装配的时候能省不少校调的时间。中间的容纳座是阶梯孔结构，内部压装的是铜合金滑动衬套，衬套和轴件采用间隙配合，配合间隙控制在0.02-0.05mm区间，既保证轴件能顺畅做轴向滑动，又能把径向跳动量控制在合理范围内，铜衬套的自润滑特性可以减少日常维护的频次，不需要频繁加注润滑脂也能保证较长的使用寿命。顶部的金色衬套是防尘兼导向结构，内径和轴件做小间隙配合，能阻挡大部分车间环境里的粉尘、切屑进入内部的滑动配合面，同时加长了轴件的支撑跨距，轴件伸出较长的时候也不会出现悬臂晃量过大的问题。

　　设计这类结构的时候，首先要核算的是轴件的受力工况，如果轴件承受的侧向力偏大，就要适当加大中间支撑座的外径，增加衬套的配合长度，提升支撑刚度；如果是轻载高速的滑动工况，还可以把铜衬套换成直线轴承，不过对应要调整内部阶梯孔的公差，满足轴承的压装要求。安装边界方面，方形法兰的边长要根据选用的轴径匹配，比如适配20mm直径轴的版本，法兰边长一般做到60mm左右，四个安装孔采用M6螺栓固定，安装孔中心距控制在48mm左右，支撑座整体高度控制在70mm上下，预留的轴件滑动行程可以做到50mm，能覆盖大部分小型升降工位的行程需求。

　　实际选型建模的时候要注意几个细节：一是法兰上的沉头孔深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出法兰底面，避免安装时出现虚接；二是内部衬套的压装要做限位台阶，防止衬套在轴件往复运动的时候出现轴向窜动；三是支撑座的外圆和法兰连接处要做圆角过渡，避免应力集中，尤其是设备运行过程中有振动的工况，直角过渡的位置很容易出现疲劳裂纹。另外，轴件插入端要做小角度倒角，装配的时候能顺利导入衬套，不会刮伤衬套的内孔配合面，影响滑动顺畅度。这类结构没有复杂的传动部件，核心是保证各段的同轴度，建模的时候要以法兰底面为第一基准，依次搭建支撑座内孔、衬套安装位、顶部导向孔的特征，所有回转特征的同轴度公差控制在0.01mm以内，加工出来的零件才能满足使用要求，不会出现轴件卡滞的问题。
