双柱式弹簧复位杠杆操作闸板底部阀

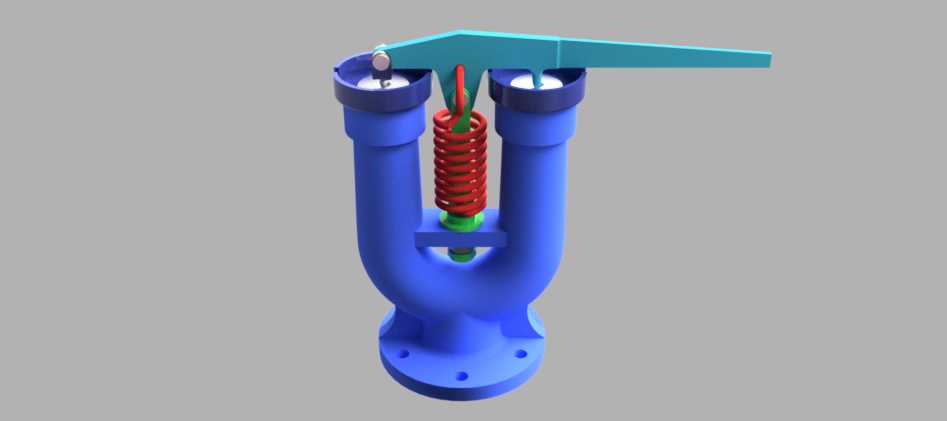

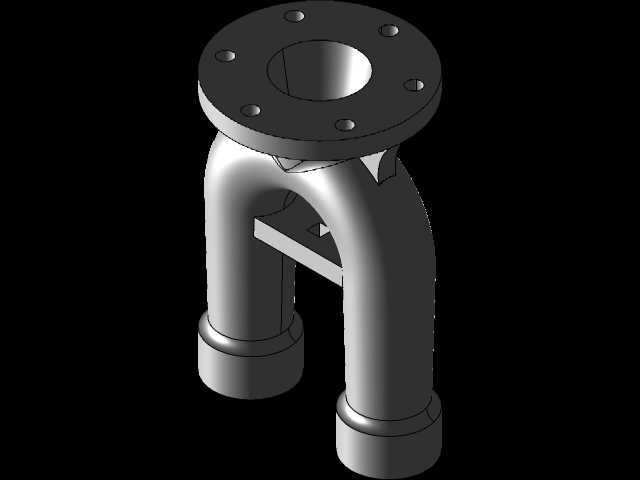

　　在制药反应釜出料、精细化工高粘度介质输送、石化装置罐区排凝、聚合物生产管线排料以及矿物加工浆料输送的场景里，常规截止类阀门往往存在阀腔积料、启闭卡涩、残留介质变质影响批次纯度的问题，这类工况对阀门的无死区设计提出了极高要求，这款闸板底部阀就是针对这类痛点开发的专用流体控制部件。从结构设计逻辑来看，该阀采用U型双立柱阀体结构，介质流道从底部法兰入口直通上部两个出口，整个流道没有凹陷、拐角类的存料区域，介质流经时不会在阀腔内残留，完全适配高粘度浆料、含颗粒介质、易结晶介质的输送与排放需求，避免了常规阀门残留介质干结、变质后污染后续物料、卡涩闸板的问题。驱动部分采用手动杠杆搭配复位弹簧的结构，扳动上部的加长杠杆即可带动闸板提升，

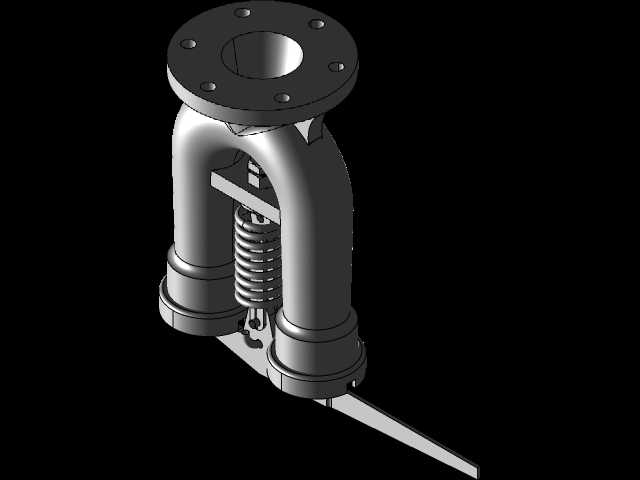

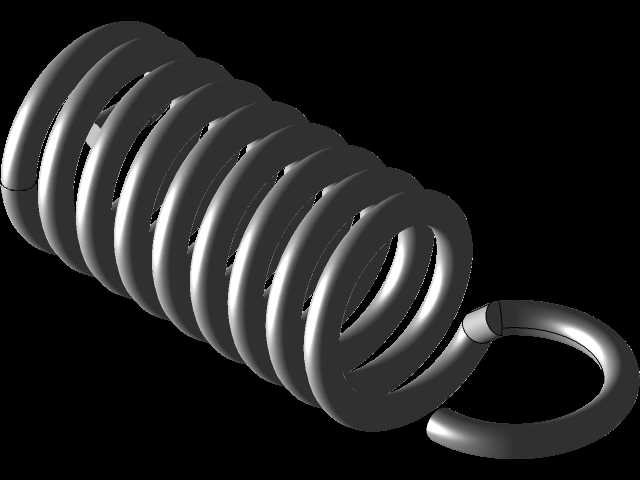

　　实现阀门开启，松开杠杆后，立柱之间的圆柱螺旋压缩弹簧会自动推动闸板复位，实现阀门的快速关闭，这种结构不需要额外配置气源、电源驱动，在防爆要求高的罐区、野外作业的管线上也能可靠使用，杠杆的力臂设计经过匹配，操作人员仅需施加很小的力就能完成启闭操作，弹簧的预紧力经过调校，既可以保证关闭状态下的密封比压，避免介质泄漏，又不会出现启闭力矩过大导致操作费力的问题。安装边界上，该阀底部采用圆形法兰连接结构，法兰上的螺栓孔沿圆周均匀分布，可直接对接容器底部出料口、管道竖向安装段的法兰接口，安装时需要保证阀体竖向垂直，避免闸板倾斜导致密封面偏磨、复位卡滞，双立柱的上部结构不需要额外的支撑固定，整体安装空间紧凑，相较于同通径的角式截止阀，

　　其竖向安装高度更低，横向占用空间更小，适合在设备排布紧凑的生产车间内布置。密封结构上，闸板与阀座的密封面采用平面硬密封设计，耐磨损、抗冲刷性能优异，在输送含固体颗粒的矿物浆料、聚合物熔体时，不会因为介质冲刷导致密封面快速失效，弹簧部件设置在流道外侧的立柱空腔内，不直接与输送介质接触，避免了介质腐蚀弹簧、颗粒卡滞弹簧的问题，大幅提升了部件的使用寿命。实际工况使用中，该阀特别适合容器的快速排空作业，比如反应釜完成批次反应后需要快速排尽釜内残料，常规阀门开启速度慢、流道阻力大，排空时间长，这款阀的闸板全开时流道完全贯通，流阻系数极低，可实现大流量快速排放，有效缩短生产辅助时间，在高粘度介质输送场景下，

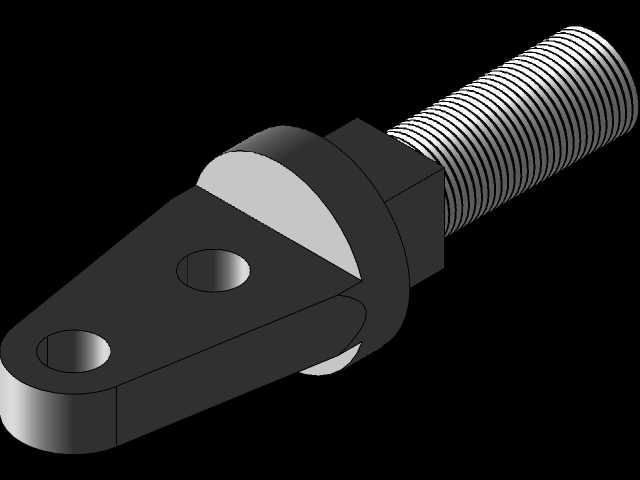

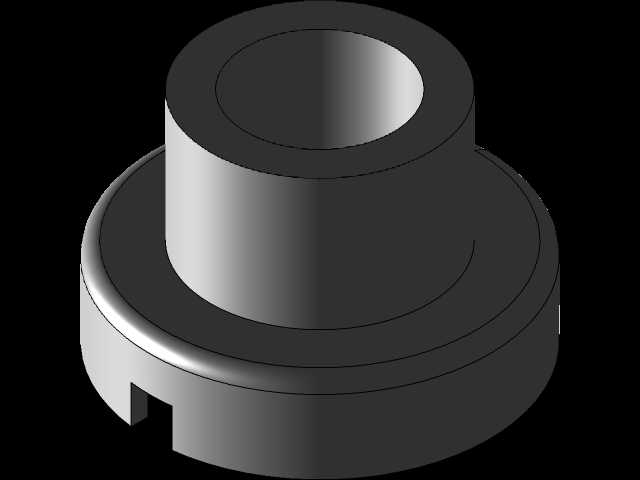

　　无死区的流道设计不会出现介质粘附堆积的问题，每次启闭都能将流道内的介质完全排尽，避免不同批次物料交叉污染，完全满足制药、精细化工行业的批次生产纯度要求。建模过程中，对阀体的流道圆角、闸板的导向结构、弹簧的安装定位槽、杠杆的铰接点都做了精确的结构还原，每个部件的装配间隙都按照实际工程公差设置，可直接用于工况选型的结构校核、安装排布的空间干涉检查，也可作为同类阀门改型设计的结构参考。
