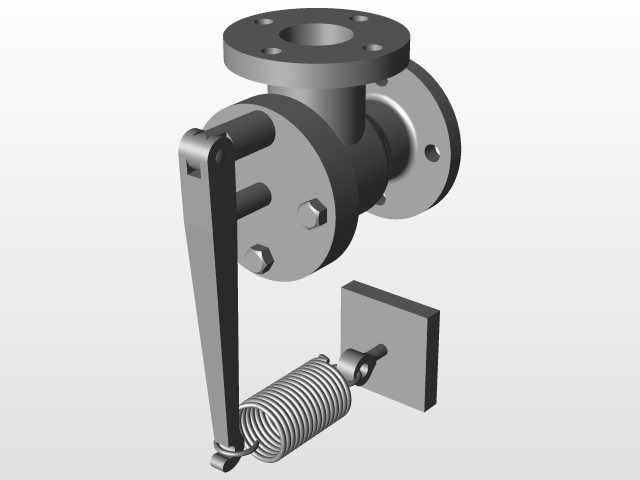

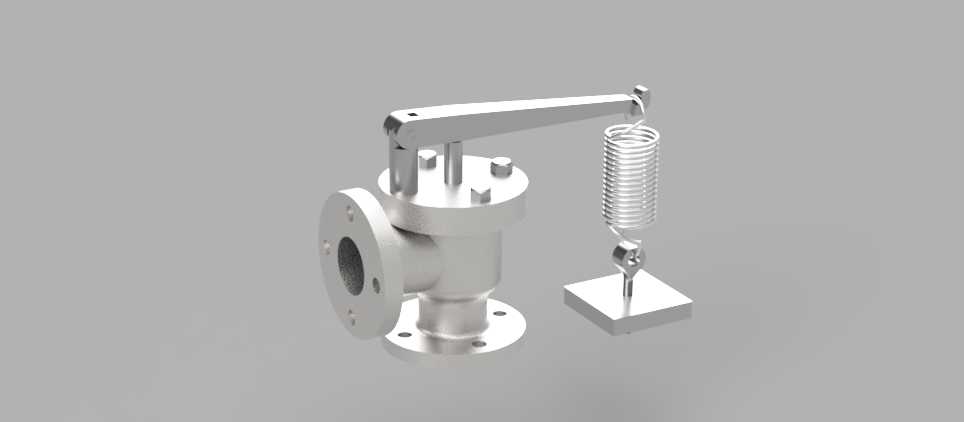

带杠杆重锤结构弹簧负载式安全泄压阀

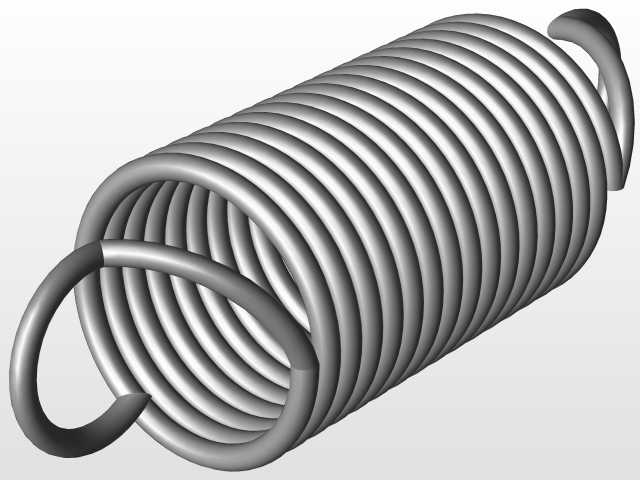

　　在承压流体输送系统的压力防护环节，这类带杠杆重锤结构的弹簧负载安全阀是最后一道物理防护屏障，常见于化工反应釜配套管路、蒸汽锅炉输出管线、压缩空气储气罐出口、高压给排水管网等场景，当系统内部压力超过预设安全阈值时，阀门会自动开启泄放多余介质，待压力回落至额定工作区间后自动回座密封，避免超压引发的管路爆裂、设备损毁甚至安全事故。从结构设计逻辑来看，该阀采用弹簧预紧与杠杆重锤辅助加载的复合密封结构，区别于纯弹簧式安全阀仅靠弹簧弹力提供密封比压的设计，杠杆端挂载的重锤可通过调整力臂长度、增减重锤配重块数量，灵活校准阀门的开启压力值，适配不同压力等级的管路系统，同时弹簧结构可抵消部分管路压力波动带来的冲击，避免阀门出现频跳、颤振等异常工况，

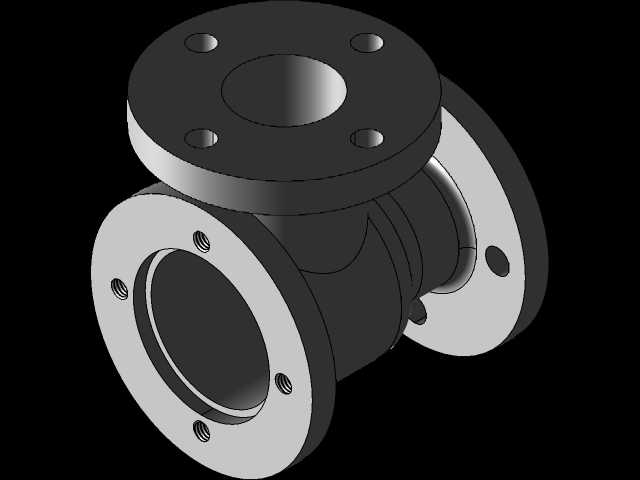

　　延长密封面的使用寿命。阀体主体采用侧进上出的角式流道设计，入口端为法兰连接结构，法兰盘上均匀布置螺栓过孔，可与对应压力等级的管路法兰通过螺栓紧固对接，安装时需保证阀杆处于垂直向上的姿态，避免倾斜导致的阀瓣卡滞、密封偏载问题；出口端可根据现场需求接泄放管路，将泄放的高温、高压或腐蚀性介质引导至安全收集区域，避免介质喷溅引发人员伤害。阀瓣与阀座的密封面采用堆焊硬质合金的工艺处理，可承受高速介质冲刷与频繁启闭的磨损，阀杆表面做硬化处理，与上阀盖的导向套采用间隙配合，保证阀瓣升降过程中无卡滞，对中精度满足密封要求。上部的杠杆机构通过铰支座与阀杆顶端连接，铰点位置做润滑防尘设计，避免长期户外使用或粉尘环境下出现转动卡涩，重锤采用方块式结构，

　　通过锁紧螺栓固定在杠杆上，调整位置时松开锁紧螺栓即可沿杠杆滑槽滑动，校准完成后锁死即可，无需额外拆解阀门。从安装边界来看，该类阀门的入口法兰通径需与待保护管路的通径匹配，安装位置需预留足够的上部操作空间，满足杠杆抬升、重锤调整的操作需求，阀组周围不能布置遮挡泄放路径的设备或管线，同时泄放方向需避开人员操作通道与电气设备区域。在实际选型应用中，需要根据系统的最大工作压力、介质特性、泄放流量要求匹配对应的弹簧刚度与重锤配重，若用于蒸汽介质场景，还需在阀盖位置设置散热片结构，避免高温介质传导至弹簧腔导致弹簧刚度受热衰减，影响开启压力精度；若用于腐蚀性介质场景，阀体与介质接触的过流部件需采用对应耐蚀材质，避免介质腐蚀导致密封失效。

　　建模过程中，需要重点保证阀瓣与阀座的密封面配合公差、阀杆与导向套的同轴度、法兰螺栓孔的位置度，这些尺寸直接影响后续实物加工后的装配精度与密封性能，杠杆的铰点位置、重锤的重心位置也需要准确还原，才能保证压力校准仿真的结果与实际工况一致，避免建模偏差导致的选型计算错误。
