锅炉用重锤杠杆式压力泄放安全阀结构

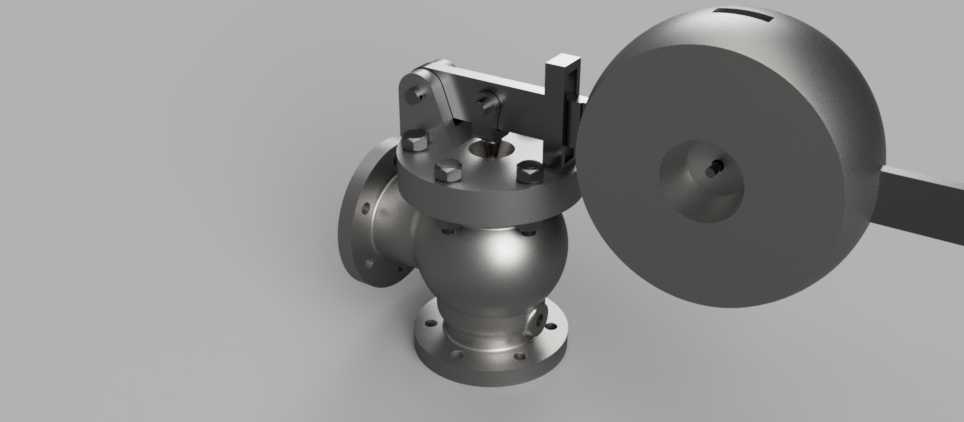

　　在工业锅炉、承压蒸汽管网这类带压运行的热力系统中，压力边界的超压防护是整套系统安全运行的最后一道物理防线，这款杠杆重锤式安全阀，就是针对这类静态定压泄放场景设计的机械式安全防护部件，完全依靠纯机械结构实现压力触发，不需要额外供电或者气动控制源，在断电、控制信号失效的极端工况下依然可以可靠动作，这也是这类结构在固定式承压设备上长期沿用的核心原因。从结构设计逻辑来看，这款阀采用角式阀体流道，介质从下方法兰接口进入阀腔，垂直向上作用在阀瓣密封面上，杠杆机构的支点设置在阀盖侧的支架上，重锤通过杠杆放大重力载荷，精准平衡阀瓣下方的介质推力，整套载荷传递路径没有弹簧这类会随温度、服役周期产生应力松弛的弹性元件，定压值的稳定性远优于弹簧式安全阀，

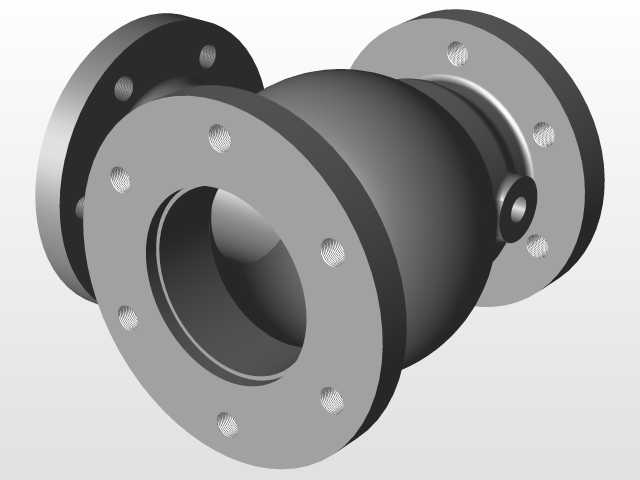

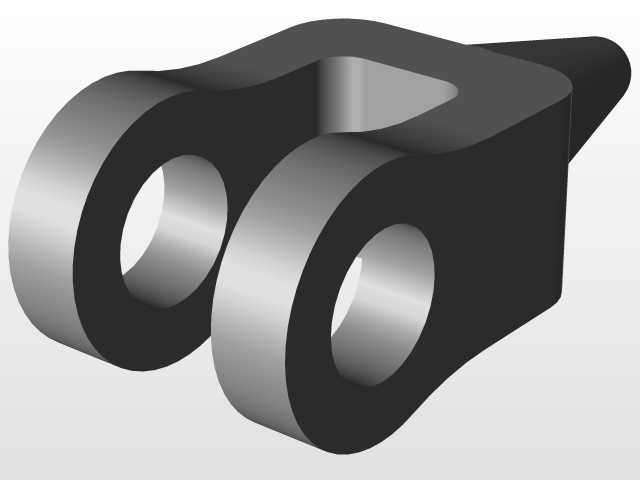

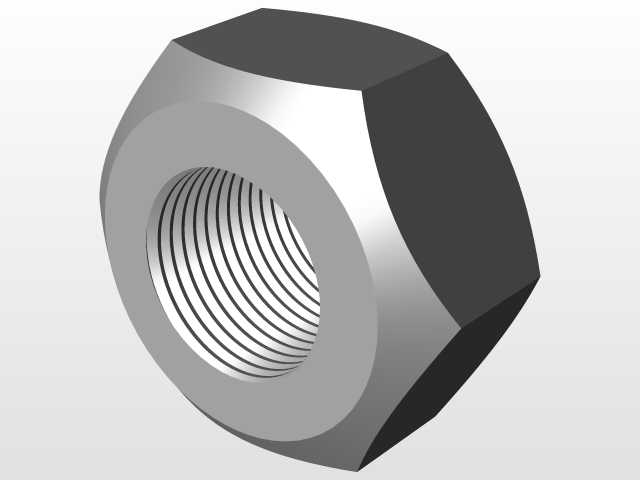

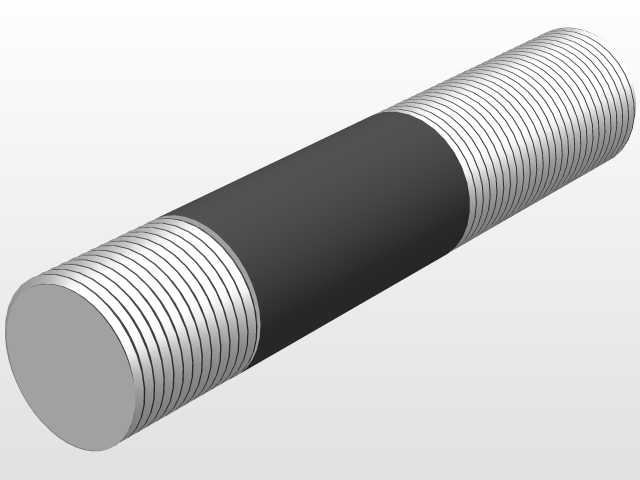

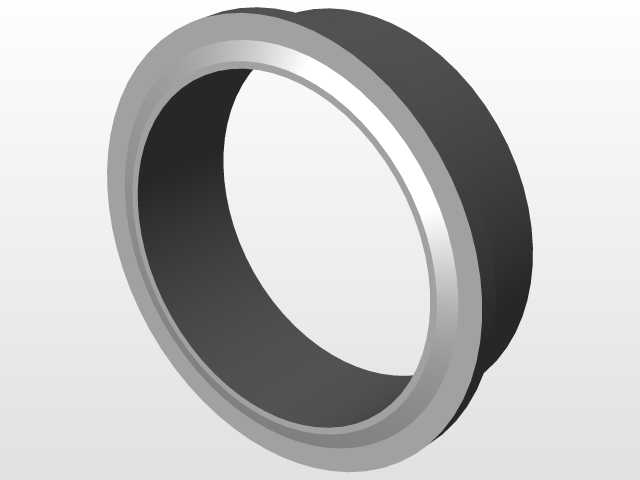

　　尤其适合长期稳定运行、不需要频繁调整起跳压力的工业锅炉场景。设计过程中首先要确定的是阀座的通径与额定泄放量的匹配关系，阀座密封面的有效作用面积直接决定了相同定压下的介质推力，杠杆的力臂比则需要结合重锤的可调行程来核算，既要保证重锤在力臂上的调整范围可以覆盖常用的锅炉工作压力区间，也要避免力臂过长导致整个阀的外伸尺寸过大，挤占锅炉顶部的安装操作空间。阀体部分采用上下法兰连接结构，下端法兰用于和锅炉汽包或者蒸汽母管的管座对接，侧方法兰为泄放出口，对接排汽管道将超压泄放的蒸汽引导至安全区域，避免高温蒸汽喷溅伤及现场操作人员；阀盖上方的杠杆支架采用分体式螺栓紧固结构，支架上的杠杆支点销孔做了耐磨衬套设计，减少长期带载动作过程中的铰接磨损，

　　避免因支点间隙变大导致定压值漂移。重锤采用圆盘式整体铸钢结构，重心与杠杆中心线完全重合，避免重锤自重产生偏载导致阀瓣受力不均、出现密封面偏磨泄漏的问题，重锤侧面设置锁紧螺钉，调整到对应定压位置后可以直接锁死在杠杆上，防止设备运行过程中振动导致重锤移位、改变起跳压力。从安装边界来看，这款阀的垂直安装高度需要预留足够的杠杆抬升空间，阀瓣全开时杠杆末端的重锤抬升行程要纳入安装空间核算，侧方泄放口的对接管道不能额外给阀体施加附加管道应力，避免阀体法兰密封面出现泄漏；同时阀的正上方不能布置其他工艺管线或者设备，防止安全阀起跳时杠杆抬升与周边构件发生碰撞干涉。实际选型应用中，这类杠杆式安全阀更适合额定蒸发量稳定、蒸汽参数波动小的固定式工业锅炉，

　　相比弹簧式安全阀，它的定压值受介质温度影响更小，长期运行不需要频繁校准定压值，日常维护只需要定期检查铰接部位的润滑情况、重锤锁紧机构是否松动、密封面是否有介质冲蚀痕迹即可；结构上没有复杂的辅助构件，现场检修时不需要专用工具就可以完成阀瓣密封面的研磨、杠杆铰接件的更换，运维门槛更低，对于厂区运维能力有限的中小型工业锅炉场景适配性更强。建模过程中需要重点关注杠杆支点、阀瓣、阀座三者的同轴度关系，阀瓣的导向结构要保证上下动作过程中没有卡滞，导向间隙控制在合理范围，既要避免间隙过大导致阀瓣偏斜密封失效，也要防止间隙过小在高温蒸汽环境下热膨胀卡涩，导致超压时无法正常开启泄放；重锤的重力矩核算要结合杠杆的自重弯矩做补偿，不能仅计算重锤部分的力矩，忽略杠杆自身重量对阀瓣密封载荷的影响，否则会导致实际起跳压力低于设计设定值，出现正常工作压力下提前泄漏、误起跳的问题。
