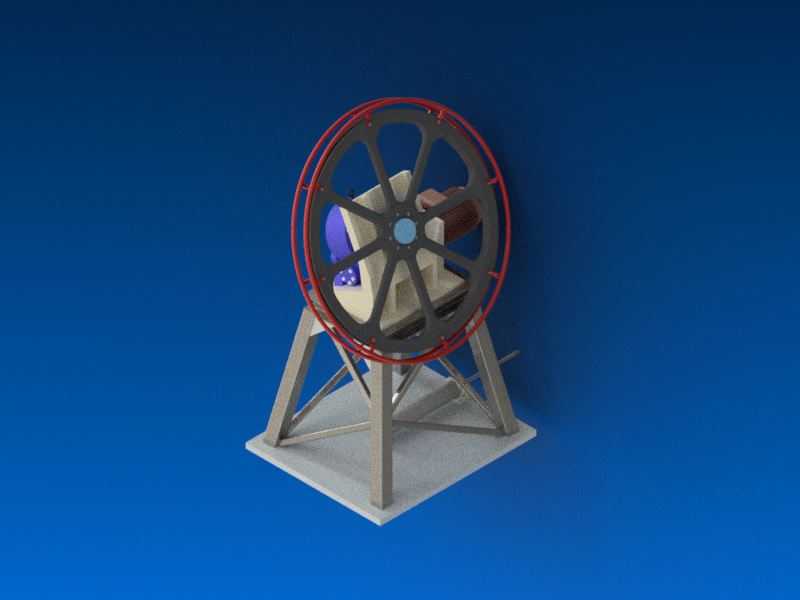

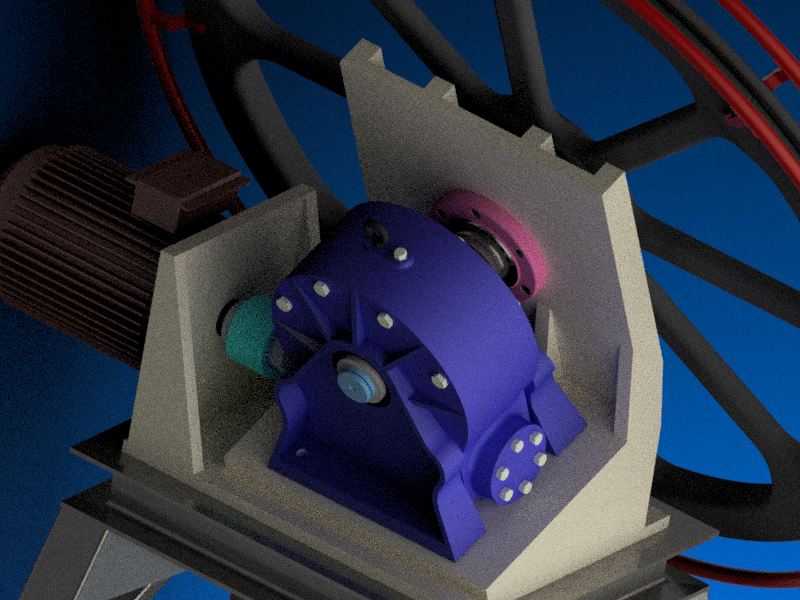

这款蜗轮蜗杆减速传动结构,主要应用在需要大传动比、低输出转速的工业传动场景中,常见于输送线驱动单元、小型物料提升设备、轻工包装机械的动力输入端,用来匹配高转速原动机与低转速执行端的转速差,同时实现扭矩的放大输出,满足执行端大负载启动、平稳运行的传动需求。从结构布局来看,该装置采用下置式蜗杆输入、上置蜗轮输出的同轴布局,输入轴端直接对接驱动电机的输出轴,通过联轴器实现动力衔接,输出轴端可通过键连接配套链轮、带轮或者联轴器,将动力传递至下游执行机构。箱体采用剖分式铸造结构,上下箱体通过定位销实现精准对位,结合螺栓组完成紧固连接,既保证了箱体内部传动副的啮合精度,也方便后期对蜗轮蜗杆副、轴承部件进行检修维护,箱体侧面预留有油位观察、
注油以及放油的工艺孔位,日常运维时无需拆解箱体即可完成润滑油的更换与油位检查。设计过程中,首先根据目标传动比确定蜗轮蜗杆的基本参数,蜗杆采用单头渐开线蜗杆,蜗轮采用锡青铜材质的轮缘搭配铸铁轮毂的组合结构,既保证了啮合面的耐磨性能,也控制了整体的制造成本,啮合副的侧隙控制在合理区间,既可以补偿传动过程中的热变形,也能避免反向传动时的空程误差过大。轴承选型上,输入轴两端采用深沟球轴承承受径向载荷,同时搭配接触式密封圈实现轴端的密封,防止箱体内部润滑油泄漏,同时阻挡外部粉尘、碎屑进入箱体内部磨损传动部件;输出轴两端采用圆锥滚子轴承配对安装,可同时承受径向载荷与轴向载荷,匹配蜗轮传动过程中产生的轴向分力,保证输出轴的运转稳定性。

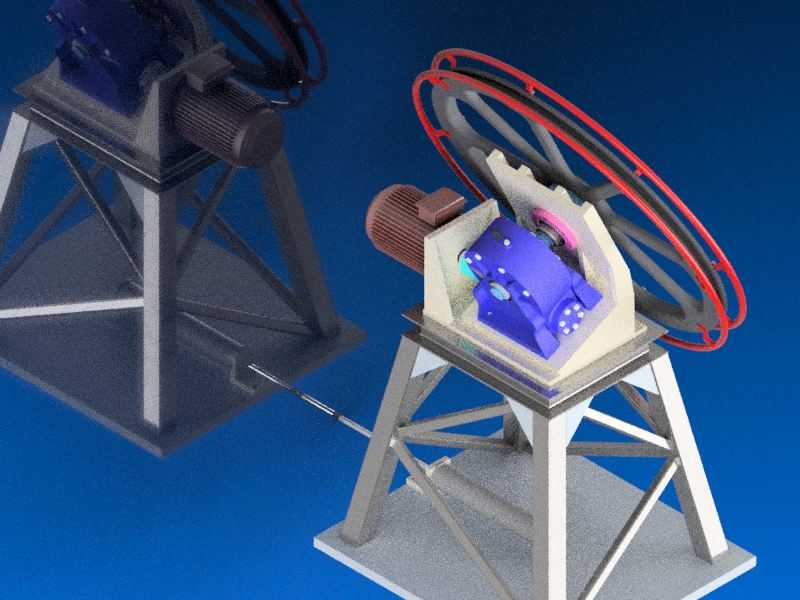

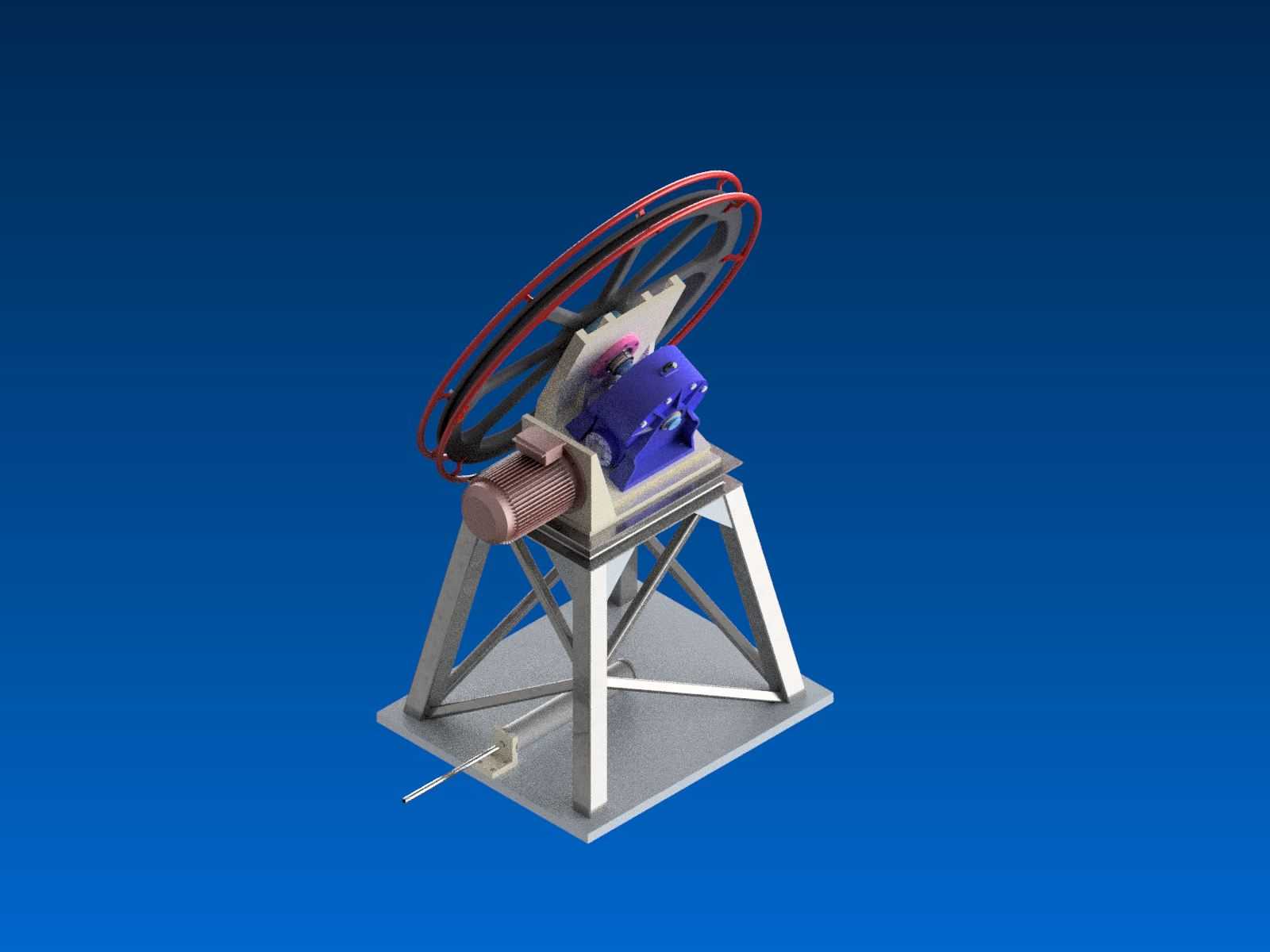

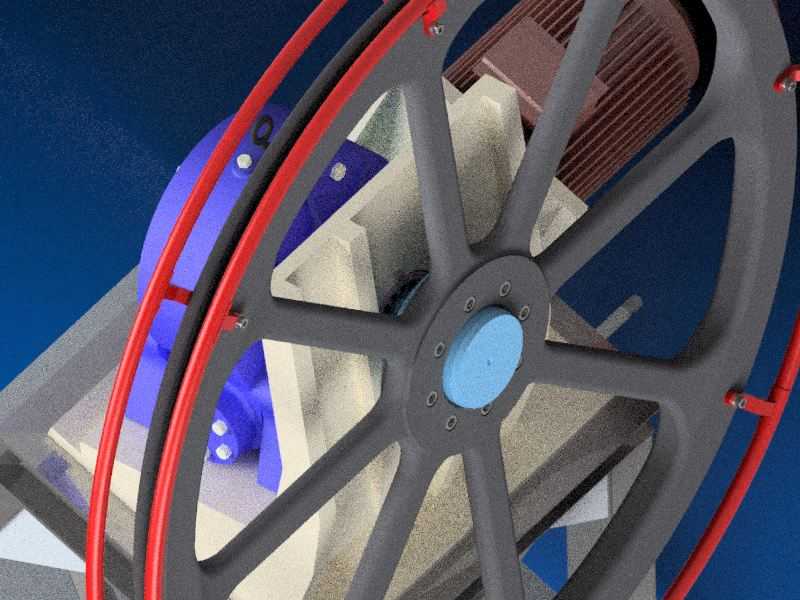

安装边界方面,箱体底部设计有一体化的安装底座,底座上预留四个对称分布的安装螺栓孔,安装时可通过螺栓将减速装置直接固定在设备的安装机架上,安装面的平面度公差控制在合理范围,避免安装时产生额外的装配应力导致轴承、轴系出现偏磨。输入轴与输出轴的轴伸长度、轴径尺寸按照通用配套标准设计,可直接适配市场上常规的Y系列驱动电机以及标准传动连接件,无需额外定制转接部件。外形结构上,箱体外部设计有均匀分布的加强筋,既提升了箱体的整体刚性,避免重载工况下箱体出现形变影响啮合精度,也增大了箱体的散热面积,帮助传动过程中产生的热量快速散出,保证箱体内润滑油温度维持在合理工作区间,延长润滑油与传动部件的使用寿命。在实际应用场景中,这类减速装置可适配0.
75kW到3kW区间的驱动电机,输出转速范围可覆盖每分钟10转到60转,输出扭矩可满足中小型输送设备、搅拌装置、小型卷扬机构的动力需求,传动过程中运行平稳,噪音控制表现优异,适合在对运行噪音有要求的车间生产环境中使用。设计时还考虑了不同安装姿态的适配性,箱体的油道、密封结构经过优化,既可以水平卧式安装,也可以根据设备布局需求调整为立式安装,不会出现润滑油泄漏或者润滑不到位的问题。轴系零件的设计上,输入轴与蜗杆采用一体化加工结构,保证了轴的整体刚性,避免分体装配带来的同轴度误差;蜗轮与输出轴采用平键连接实现周向固定,搭配轴肩与圆螺母实现轴向定位,可传递较大的扭矩而不出现相对窜动。箱体内腔的储油空间经过计算,可容纳足够的润滑油,采用油浴润滑的方式对蜗轮蜗杆啮合副、轴承部件进行润滑,无需额外配置强制润滑系统,简化了整体结构,降低了设备的制造成本与后期维护成本。
