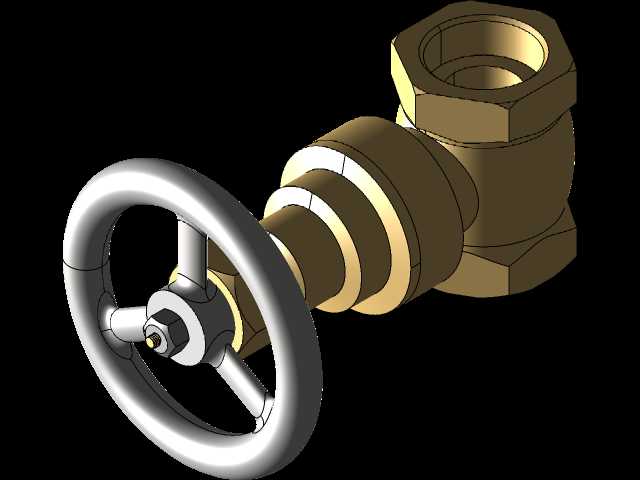

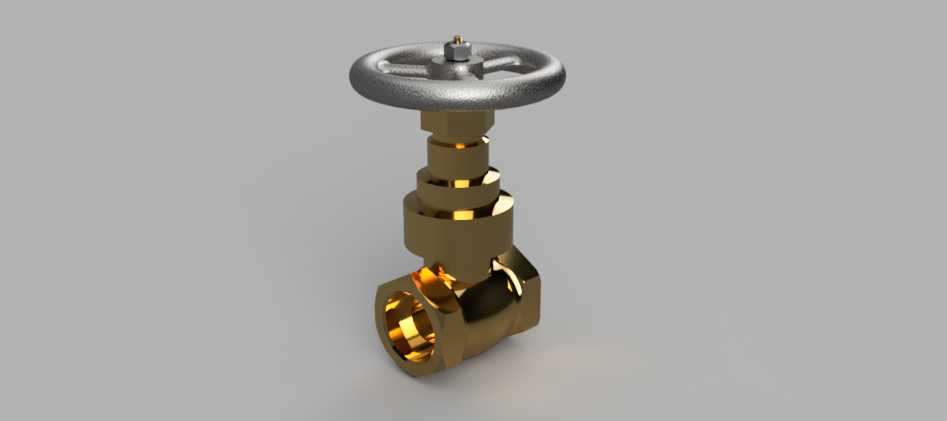

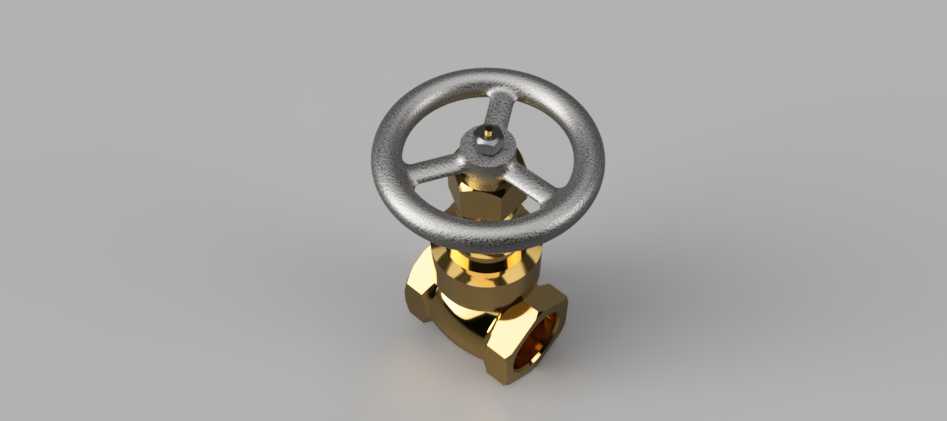

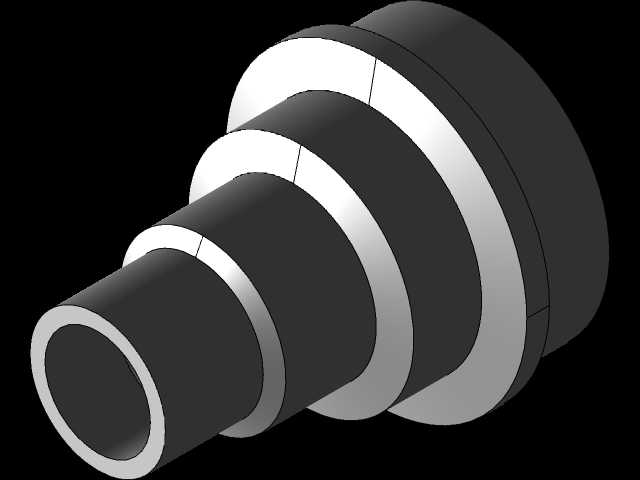

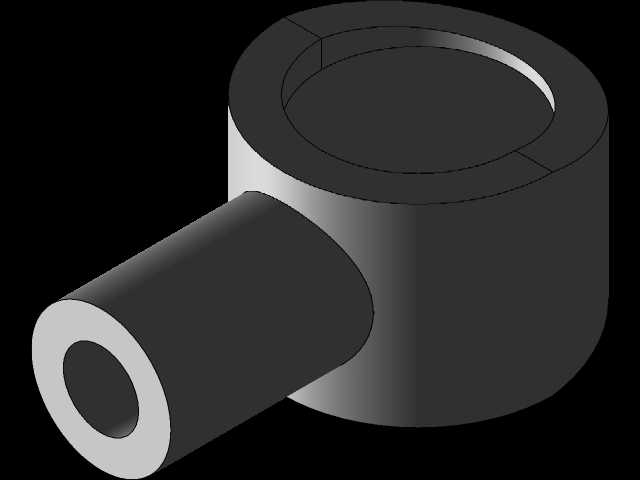

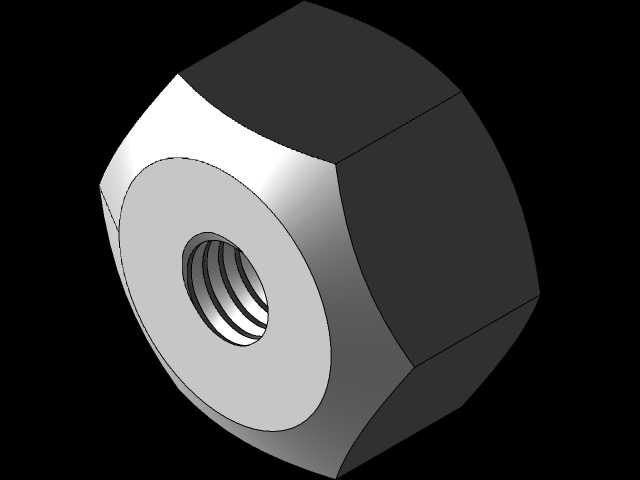

手轮式黄铜闸阀结构三维设计

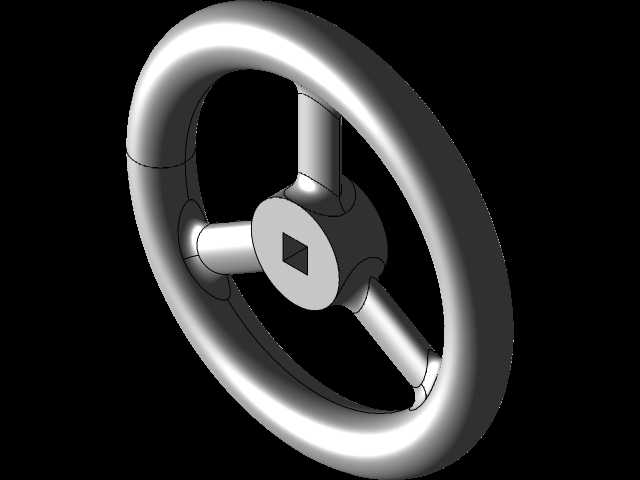

　　在民用给排水、暖通空调、低压工业流体输送的管路系统中，这类手轮驱动的黄铜闸阀是应用频次极高的截断类管路元件，核心作用是实现管路内流体通断的可靠控制，并不承担流量调节的功能——这一点是结构设计阶段就明确的功能边界，一旦误用做节流调节，闸板密封面会长期受介质高速冲刷产生冲蚀磨损，直接缩短整阀的使用寿命。从结构设计逻辑来看，整阀采用明杆式结构布局，顶部的铸铝手轮通过方榫结构与阀杆顶端直接配合，手轮轮缘做了圆弧过渡处理，操作时手掌贴合度更好，施加扭矩时不会出现硌手的问题，手轮直径的设定经过扭矩匹配计算，在公称压力1.6MPa的工况下，普通成年操作人员无需借助加力杆即可实现全行程的启闭操作，手轮下方设置的一体式阀盖填料函结构，

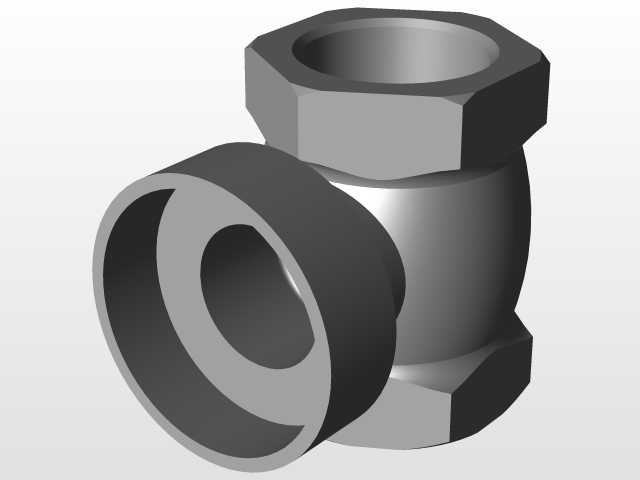

　　通过压盖压紧柔性填料实现阀杆动密封，避免阀杆升降过程中出现介质外漏的问题。阀体采用锻造黄铜一体成型工艺，流道设计为全通径等截面结构，当闸板完全提升至阀腔上部位置时，流道内部没有任何凸起的结构障碍物，介质流经阀体时的局部阻力系数极低，和同通径的截止阀相比，压损可以降低70%以上，非常适合对管路压损控制要求较高的长距离流体输送场景。阀体两端的连接接口采用内螺纹结构，匹配民用管路常用的管螺纹标准，安装时无需额外焊接，仅需在螺纹处缠绕密封带即可完成管路对接，安装边界的尺寸控制严格遵循通用管路配件的安装规范，手轮的最大回转半径不会超出阀体两侧接口的中心连线垂直投影范围，在并排密集布置的管路阀组中，相邻阀门的手轮不会出现操作干涉，

　　不需要额外预留过大的安装间距，能够有效压缩管路排布的整体空间。闸板部分采用平行式双密封面结构，密封面与阀座密封面的贴合精度在建模阶段就做了公差匹配，关闭状态下依靠手轮施加的轴向推力让两个密封面紧密贴合，实现介质的零渗漏截断，阀杆的梯形螺纹传动副设置在阀盖上部的腔体内，不与管路内的输送介质直接接触，能够避免介质中的杂质颗粒磨损螺纹副，大幅降低操作时的卡滞概率。在实际工况选型中，这类黄铜闸阀主要适配水、低压蒸汽、无腐蚀性的轻质油品等介质，工作温度上限一般不超过120摄氏度，在民用建筑的入户水管、暖通系统的供回水支路、小型设备的冷却水循环管路中都有大量应用。建模过程中对各个零件的装配间隙做了精准还原，比如阀杆与填料压盖的配合间隙、

　　闸板与阀体内腔导向槽的滑动间隙，都按照实际加工的公差要求做了预留，既保证活动部件运动过程无卡滞，也不会因为间隙过大导致密封失效。阀体的外部轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是锻造工艺的成型需求，另一方面也能避免安装和后期维护过程中出现磕碰划伤的问题，手轮中心的阀杆顶端设置了启闭位置标识点，操作人员站在操作侧就可以直观判断阀门当前的启闭状态，不需要额外加装开度指示装置。从安装维护的角度来看，整阀的易损件只有填料函内的密封填料，后期维护时不需要将整个阀体从管路上拆下，只需要在阀门全关状态下松开填料压盖即可更换填料，大幅降低后期运维的工作量和成本。
