闭式框架150吨冲压成型压力机结构

　　这款150吨规格的闭式框架压力机，主要面向金属板材冲压、浅拉伸、成型、校直等锻压加工场景，在汽车零部件冲压车间、家电钣金生产工段、五金件批量加工产线中都属于核心成型设备，可适配连续模、单工序模完成落料、冲孔、折弯、压印等多类工序，相比开式压力机具备更高的机架刚性，能承受大吨位冲压时的偏载载荷，减少长期作业时机架开口变形对模具寿命和工件精度的影响。从结构设计逻辑来看，整体采用整体焊接闭式框架结构，左右两侧为加厚钢板焊接的立柱，上下横梁与立柱通过可靠的连接结构形成封闭受力环，这种设计思路是为了平衡大吨位冲压时的纵向冲压力与横向偏载力矩，避免开式C型机架常见的喉口变形问题，在实际选型时，这类闭式压机更适合精度要求较高、

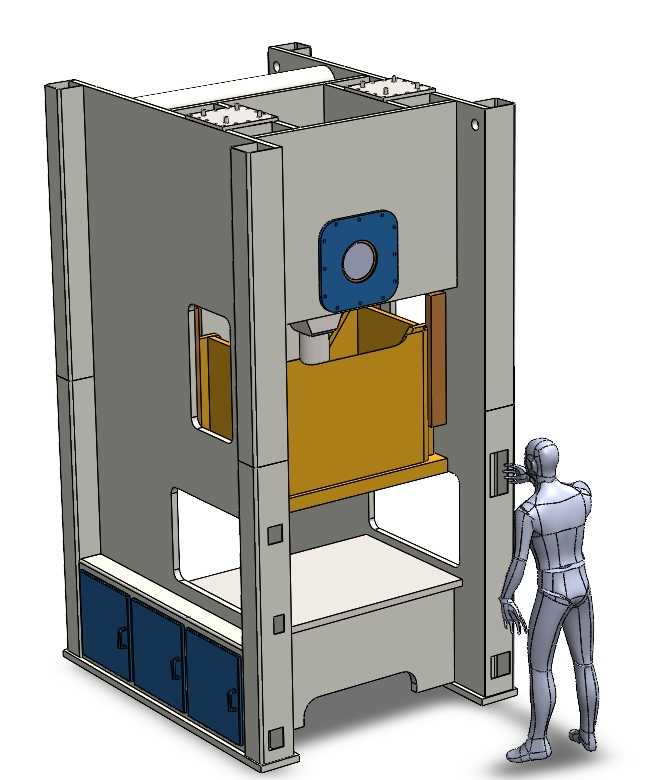

　　模具尺寸偏大的冲压工序，比如汽车结构件的成型作业，能够长期保持滑块运行的平行度，降低模具刃口的非正常磨损。设备的核心运动部件为滑块，采用矩形导轨导向结构，导轨面设置有可调整的镶条结构，可根据长期运行后的磨损情况调整导轨间隙，保证滑块上下运行的精度稳定性，滑块内部集成了模具装夹接口，可适配不同规格的模柄、压板装夹结构，滑块行程、闭合高度都预留了足够的调节范围，能够覆盖常见的中小型冲压模具的安装需求。设备下部的工作台为整体加厚钢板焊接结构，台面上预留有标准的T型槽用于安装固定下模，工作台下方设置有带柜门的储物腔体，可用于存放冲压作业常用的工具、紧固件、模具配件等，减少现场作业时的工具找寻时间，提升工位作业效率。

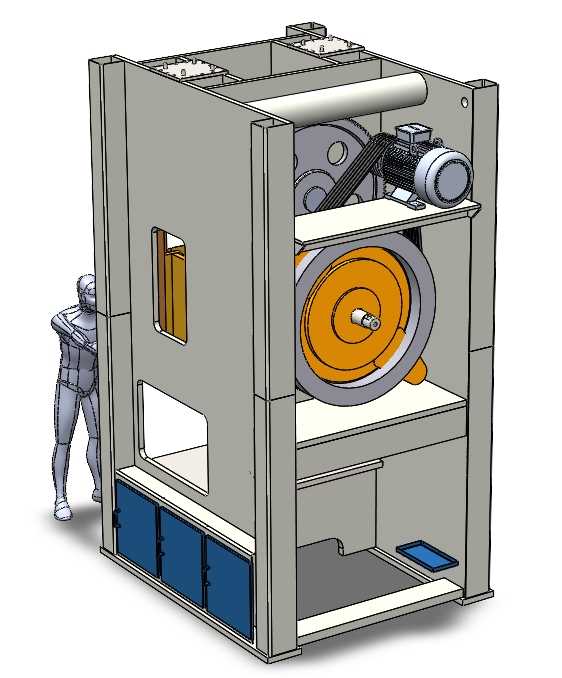

　　机架上部的横梁区域用于安装传动、动力输出组件，侧面预留的检修窗口可方便日常维护时检查内部传动部件的运行状态，无需完全拆解机架即可完成润滑、易损件更换等常规维保操作。从安装边界来看，设备整体占地尺寸适配常规工业厂房的设备布局要求，左右立柱外侧预留了足够的操作与维护空间，正面的操作区域符合人机工程学要求，操作人员站在设备正面即可完成模具调整、工件上下料、设备状态检查等常规操作，设备基础需要按照大吨位锻压设备的要求做减震混凝土基础，避免冲压作业时的震动传递到周边其他精密加工设备。在实际生产应用中，这类150吨闭式压力机可搭配自动送料机构组成连续冲压产线，也可作为单机工位完成小批量多品种的冲压加工任务，

　　机架的刚性设计能够保证满吨位作业时的形变量控制在合理范围内，保障冲压工件的尺寸一致性，相比同吨位的开式压机，其加工的工件平面度、折弯角度稳定性都有明显提升，适合对成型精度有一定要求的加工场景。设计过程中针对机架的受力分布做了针对性的加强，在立柱与横梁的连接区域、滑块受力集中区域都做了加厚处理和筋板布局优化，避免长期交变载荷下出现机架疲劳开裂的问题，导轨的导向长度设计也充分考虑了大吨位冲压时的抗偏载能力，即使在模具中心与滑块中心存在小幅偏移的工况下，也能保持滑块的平稳运行，减少卡模、导轨拉伤等故障的发生概率。设备的外观布局充分考虑了现场作业的实用性，没有多余的装饰性结构，所有外露结构都以满足功能需求、方便维护、保障作业安全为核心设计目标，侧面的安全防护结构可避免人员误入冲压危险区域，同时预留了观察窗口方便查看内部模具的运行状态。
