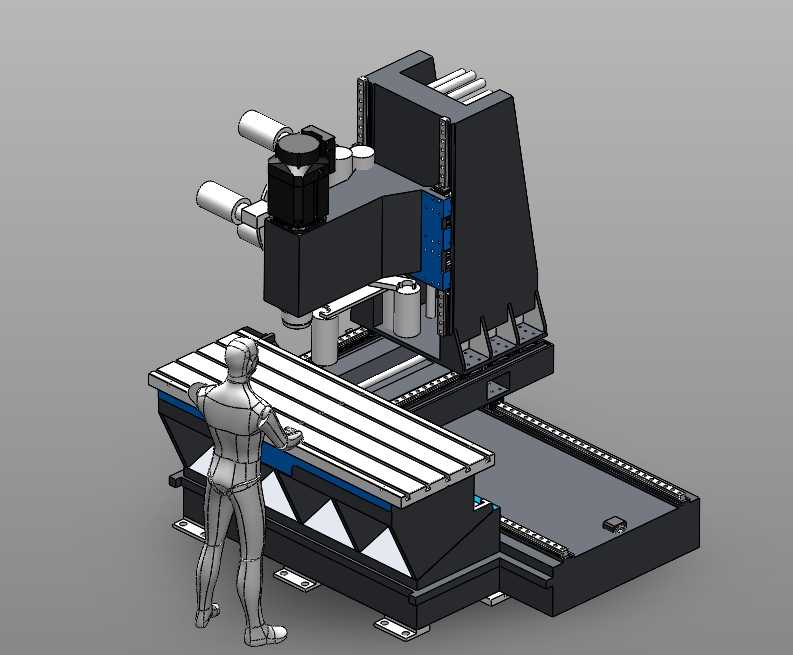

龙门移动式数控加工中心整机结构

　　该结构对应大行程数控铣削加工设备，主要面向大型板材、长尺寸结构件的平面铣削、钻孔、镗孔及多工序复合加工场景，在轨道交通构件加工、大型模具钢坯粗精加工、工程机械结构件量产加工环节应用广泛，适配钢件、铸铁、铝合金等多种常见金属材料的切削作业，可替代多台单工序设备完成工件一次装夹后的多面加工，减少工件重复装夹带来的定位误差，提升批量加工的尺寸一致性。从结构布局来看，该设备采用龙门移动的架构形式，工作台为固定长台面设计，加工过程中工件保持装夹固定，由龙门架沿床身两侧的线性导轨做纵向进给运动，主轴滑枕沿横梁导轨做横向进给，主轴箱沿滑枕导轨做垂直方向的进给，这种布局相比工作台移动式结构，

　　大幅降低了大行程工况下工作台承载大质量工件移动带来的惯性冲击，适合大吨位工件的长时间稳定加工。设计阶段针对各运动轴的负载特性做了刚度匹配，床身采用整体箱型筋板布局，内部设置交错的三角形加强筋结构，可承受大切削参数下的切削反力，减少床身受力变形；两侧导轨安装面经过精密刮研处理，保证导轨安装的直线度与平行度，为龙门架的长距离移动提供稳定的导向基准。横梁采用阶梯式变截面设计，在靠近主轴安装侧的截面厚度更大，平衡滑枕移动过程中带来的重心偏移，减少横梁因悬臂负载产生的下挠变形；主轴单元采用高刚性主轴结构，配套多组轴承组支撑，可承受大切深铣削时的径向切削力，适配不同规格的刀柄装夹，满足粗加工大余量去除与精加工高精度成型的不同工艺需求。

　　设备的安装边界需结合车间地基条件做预留，纵向行程覆盖整个工作台长度方向，安装时需在床身两侧预留足够的维护空间，用于导轨防护装置的检修、丝杠副的润滑维护以及电气线路的排布；工作台表面设置标准的T型槽结构，间距符合通用机床夹具的安装尺寸，可直接适配通用平口钳、组合压板、专用工装夹具的装夹需求，无需额外改造工作台面。两侧的导轨配套全封闭钢板防护罩，可阻挡切削过程中产生的铁屑、切削液飞溅进入导轨副与丝杠传动副，延长传动部件的使用寿命；龙门架的驱动采用双侧同步驱动结构，配合位置反馈装置保证两侧移动的同步性，避免龙门架运行过程中出现偏载卡滞的问题。从操作人机维度考虑，操作位设置在工作台侧方，操作人员可直接观察到切削区域的加工状态，

　　操作面板的安装高度适配站立操作的人机尺寸，减少长时间操作的疲劳感；设备的主轴端面到工作台面的距离覆盖常规工件的装夹高度范围，可满足不同高度夹具与工件的加工空间需求，无需额外加高工作台或者更换加长刀具即可完成大部分常规零件的加工。整体结构的各部件连接采用定位销与高强度螺栓组合的连接形式，保证部件装配后的位置精度，在设备搬迁或者大修拆解后可快速恢复原有装配精度，减少二次校准的工作量；切削液管路沿床身内部排布，喷嘴位置可灵活调整，可直接对准切削区域实现充分冷却与冲屑，排屑结构沿床身纵向布置，可将加工产生的铁屑自动输送至设备端部的排屑口，配合车间的排屑系统实现铁屑的集中收集处理。
