龙门式方箱吊挂作业机架结构设计

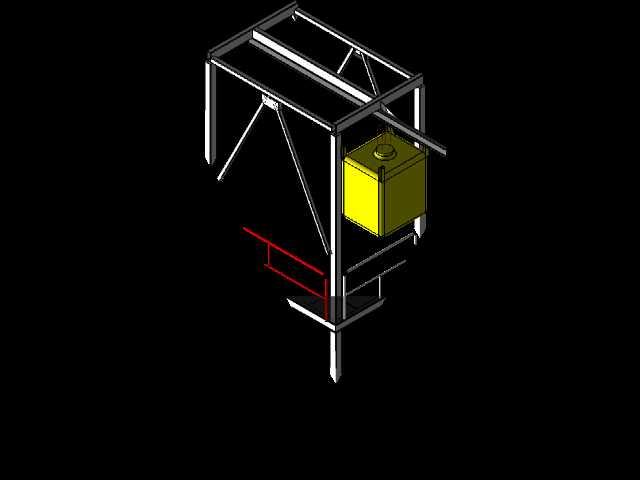

　　该结构主要面向车间内定点工位的重型方箱类工件周转、临时吊挂作业场景，常见于机加工车间工件中转、装配工位重型部件悬停、表面处理工序工件吊挂等实际生产环节，替代传统固定式悬臂吊覆盖范围不足、移动吊具占用通道空间的痛点。整体采用龙门式框架作为主体承载结构，两根竖直主立柱作为主要承重构件，顶部通过两根平行的横向主梁连接形成稳定的门型轮廓，主梁下方预留吊挂组件的安装运行空间，可适配手动葫芦或小型电动葫芦的挂载需求，满足方箱类工件在框架覆盖范围内的水平移动与垂直升降作业。

　　设计阶段优先考虑框架的抗扭与抗弯性能，在主立柱与顶部主梁的连接节点处，增设多组斜向支撑构件，斜撑两端分别与立柱侧面、主梁下翼缘通过焊接或螺栓紧固的方式连接，将主梁承受的竖向载荷部分分流至立柱下部，避免节点处应力集中导致的框架变形，同时在立柱中下部位置设置横向连接杆件，将两根立柱连为整体，抵消单侧吊挂时产生的侧向倾覆力矩，提升框架整体的稳定性。框架中部挂载的方箱类承载容器，顶部设置专用吊挂吊点，吊点位置经过重心校核，确保吊挂起升过程中方箱保持水平状态，不会出现倾斜撒料或工件滑落的问题，方箱侧壁预留快开式卸料结构接口，可根据实际作业需求更换为储料、集屑、工件存放等不同功能的箱体。

　　从安装边界来看，该机架底部采用支脚式安装结构，无需预埋地脚螺栓，可直接放置在硬化的车间地面上，若作业场景承载重量超过额定阈值，可在支脚处增设膨胀螺栓与地面固定，进一步提升抗倾覆能力；框架的整体宽度适配常规车间通道的预留宽度，不会占用过多作业空间，顶部主梁的下沿高度满足常规成年人站立作业的通行需求，同时预留足够的起升行程，确保方箱起升后可顺利越过下方的工作台、料架等工位设施。结构设计过程中对各杆件的截面选型做了匹配性校核，主立柱采用矩形空心型钢，在保证足够抗弯截面模量的同时降低结构自重，横向连接杆与斜撑采用适配规格的型钢，避免材料冗余造成的成本浪费，所有焊接节点均做圆角过渡处理，减少应力集中点，同时避免尖锐边角对作业人员造成磕碰伤害。

　　实际使用过程中，该机架可独立作为单工位吊挂承载设备使用，也可多组串联排布形成长距离的吊挂作业线，适配流水线式的工件转运需求；框架侧面预留的安装位可加装行程限位块、防坠安全装置等附属配件，满足不同作业场景的安全规范要求，方箱与吊挂组件的连接采用快拆式结构，可根据作业需求快速更换不同规格的承载容器，无需对主体框架做任何改动，适配多品种小批量的生产作业模式。
