工业原料表层剥离处理专用剥皮设备结构

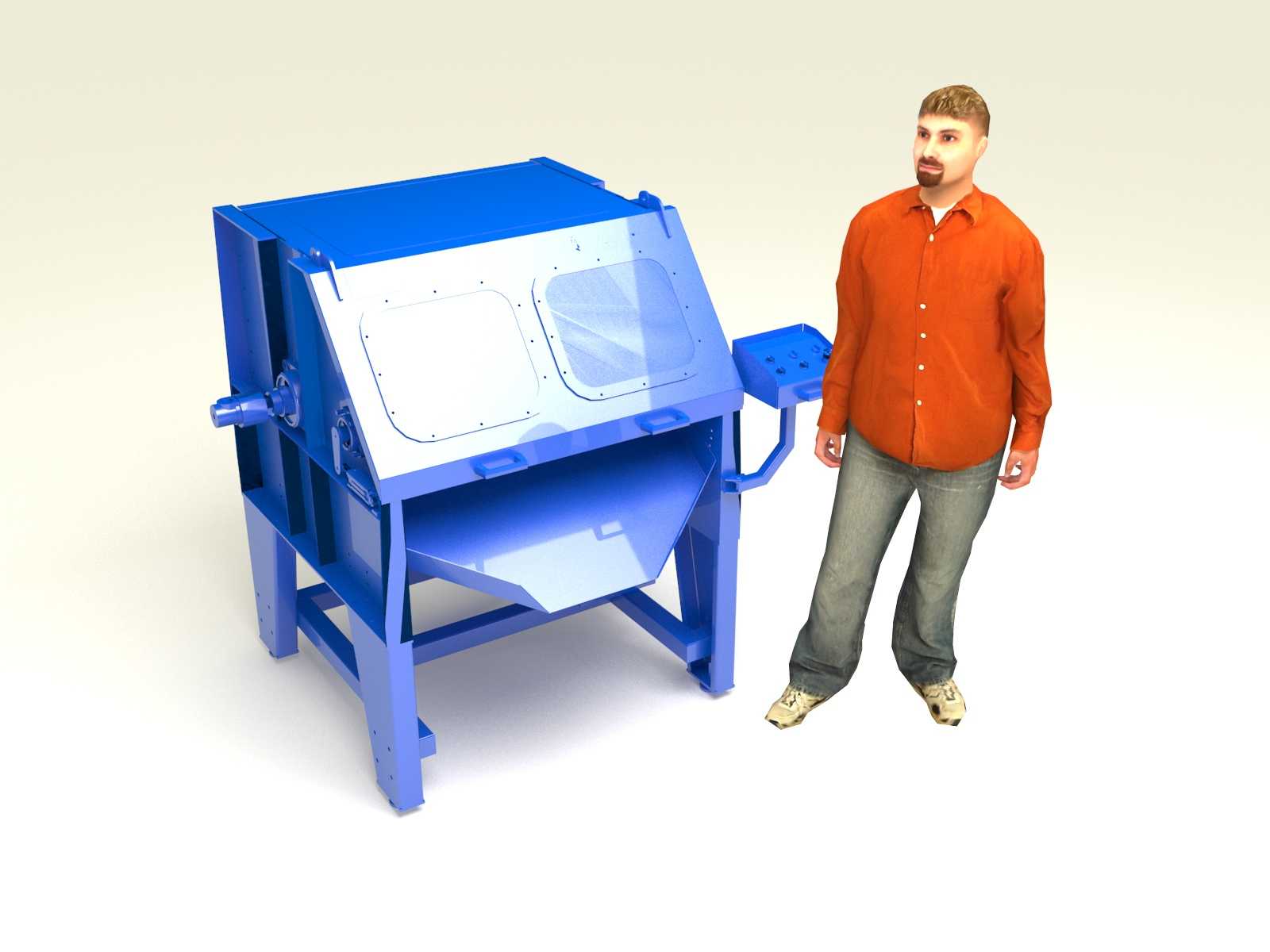

　　在橡塑回收、农林产品初加工、线缆拆解等生产场景中，原料表层剥离工序是影响后续加工效率与成品纯度的核心环节，这款剥皮设备的三维结构设计，正是针对中小批量连续生产的工位需求完成的全参数化建模，可直接用于结构校核、工位布局模拟与加工出图参考。从实际产线布局的角度看，该设备采用一体式方管焊接机架作为承载基础，机架底部预留了12处M16膨胀螺栓安装孔位，可直接固定于水泥硬化地面，安装时需保证设备进料侧与上游出料输送线的高度差控制在80-120mm区间，避免原料输送过程中出现卡滞；设备整体占地宽度约1400mm、深度约1200mm、操作面高度约950mm，适配多数工厂1.2m标准工位通道的布局要求，侧边延伸的操作踏板距地面高度220mm，

　　操作人员站立作业时可自然够到进料口调节手柄与紧急停止按钮，无需额外垫高或俯身操作。设备的核心作业腔采用上掀式防护盖结构，防护盖上设置两块嵌入式透明观察窗，作业过程中可直接观察内部剥皮辊的磨损情况与原料进给状态，无需频繁停机开盖检查，防护盖与腔体之间设置整圈橡胶密封条，可避免剥皮过程中产生的碎屑、粉尘向外飞溅，改善作业工位的环境；腔体内部的剥皮组件采用可调间隙设计，可根据待处理原料的直径、表层厚度调整压辊与剥皮刀的间距，适配直径20-120mm范围内的棒状、条状原料表层剥离作业，调整手柄延伸至设备外侧，操作人员无需打开防护腔即可完成间隙微调，减少停机调整的辅助时间。进料口设置于设备正面偏上位置，配套的导向托板可向上翻折收起，

　　闲置时可减少设备占用的空间，进料口内侧设置一对防滑进料辊，辊面加工有菱形防滑纹路，可保证原料进给过程中不打滑，进给速度通过齿轮组匹配剥皮辊的线速度，避免因进给速度不匹配出现原料卡滞、剥离不彻底的问题；设备下部设置倾斜式出料导槽，导槽倾斜角度为35度，剥离完成的原料可依靠自重滑出腔体，直接落入下游的收集料框或输送带上，无需额外设置出料推送机构，简化了设备的传动结构，降低了后期维护的点位数量。从设计思路上看，这款设备的结构优先考虑了县域级中小加工厂的使用与维护需求，所有传动轴承均采用外装式端盖固定，后期更换轴承时无需拆解整个机架结构，仅需拆开对应端盖即可完成更换；设备的动力输入端口设置于机架左侧，适配标准Y系列三相异步电机的安装尺寸，

　　用户可根据自身的处理产能需求选配3kW-5.5kW的动力单元，无需对安装法兰进行二次加工；机架底部的四个支脚均设置了高度调节垫片，可在地面不平整的车间内调整设备水平度，避免设备运行过程中出现异常振动与噪音。在实际应用中，该设备可通过更换不同齿形的剥皮辊与刀头，适配不同类型的原料处理需求：处理废旧线缆时，更换硬质合金剥皮刀可快速剥离线缆外层的塑料绝缘层，回收内部的金属芯材；处理原木枝桠材时，更换带凸钉的剥皮辊可完成木材表层树皮的剥离，为后续的切片、粉碎工序做准备；处理橡塑棒材时，更换平刀组件可完成棒材表层氧化层、瑕疵层的剥离，保证后续加工的原料表面精度。建模过程中对所有钣金件的折弯半径、焊接坡口、安装孔位都做了1:1的参数还原，没有做简化处理，结构工程师可直接调用该模型完成产线的干涉检查，也可在此基础上根据自身的工艺需求修改进料口尺寸、腔体容积、传动比等参数，缩短专用剥皮设备的开发周期；设备的所有外露棱角均做了R3以上的圆角处理，避免操作人员作业过程中被尖锐棱角划伤，符合通用机械设备的安全设计规范，传动部位外侧均设置了可拆卸式钣金防护罩，防护罩上预留了散热格栅，既保证传动部件的散热需求，也避免衣物、工具卷入传动机构引发安全事故。
