板材加工用卧式打板磨浆设备结构

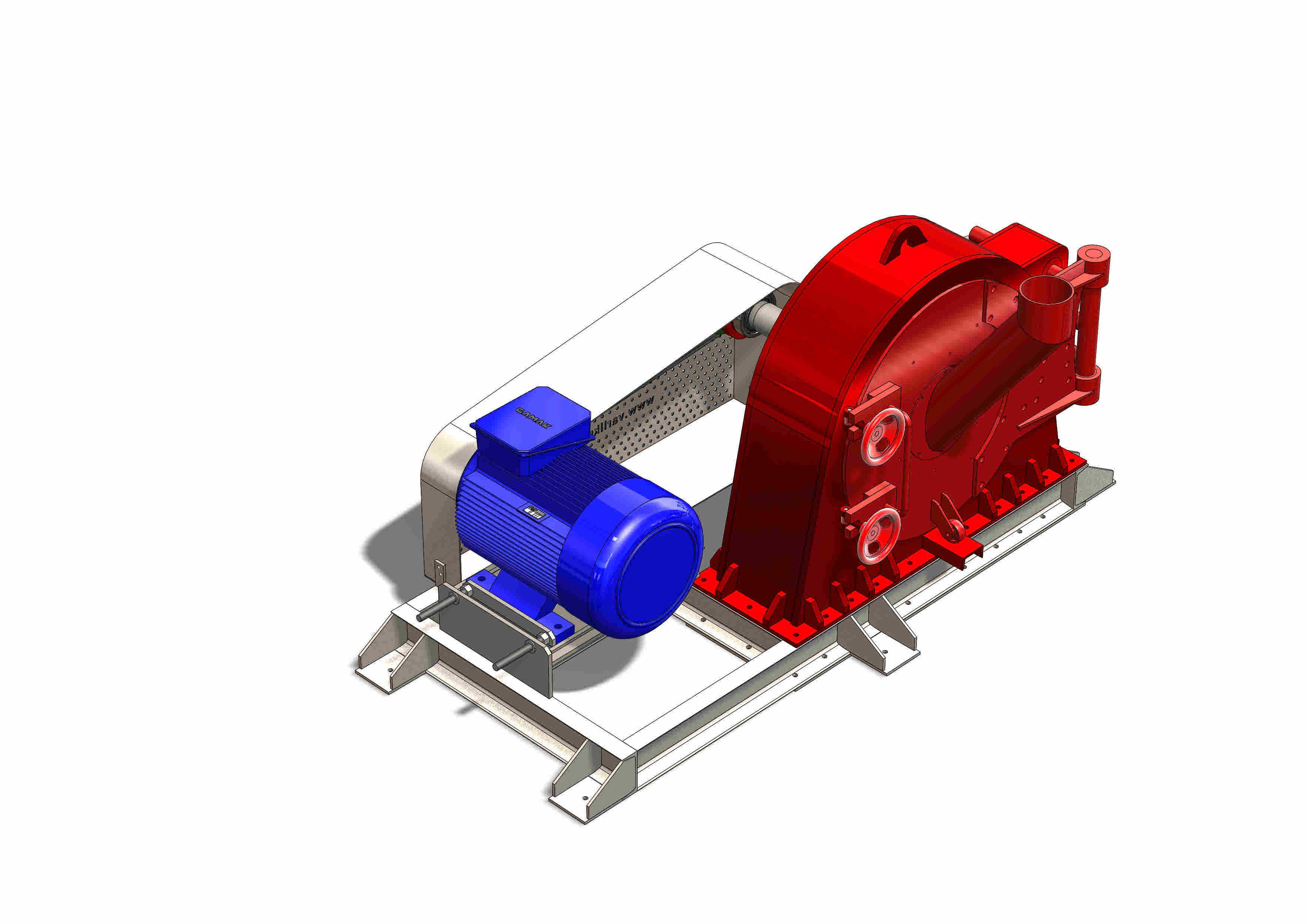

　　该设备主要应用于人造板生产、制浆造纸等板材加工前道工序场景，在中密度纤维板、刨花板生产线的备料工段，或是小型造纸厂的浆料制备环节承担核心磨解作业，可将预处理后的木片、竹片等植物纤维原料磨解成符合工艺要求的纤维浆料，也可适配部分农业秸秆类原料的纤维解离作业，适配中小产能的连续化生产线布局。设备整体采用卧式分体式布局，将驱动单元与磨浆作业单元沿同一水平轴线排布在一体化焊接机架上，这种布局方式既可以缩短动力传输路径，减少传动环节的功率损耗，也能降低设备整体重心，提升运行过程中的稳定性，减少高速运转时的振动传递。驱动端选用标准卧式三相异步电动机，通过皮带传动结构与磨室主轴连接，皮带传动的设计一方面可以缓冲启动瞬间的冲击载荷，

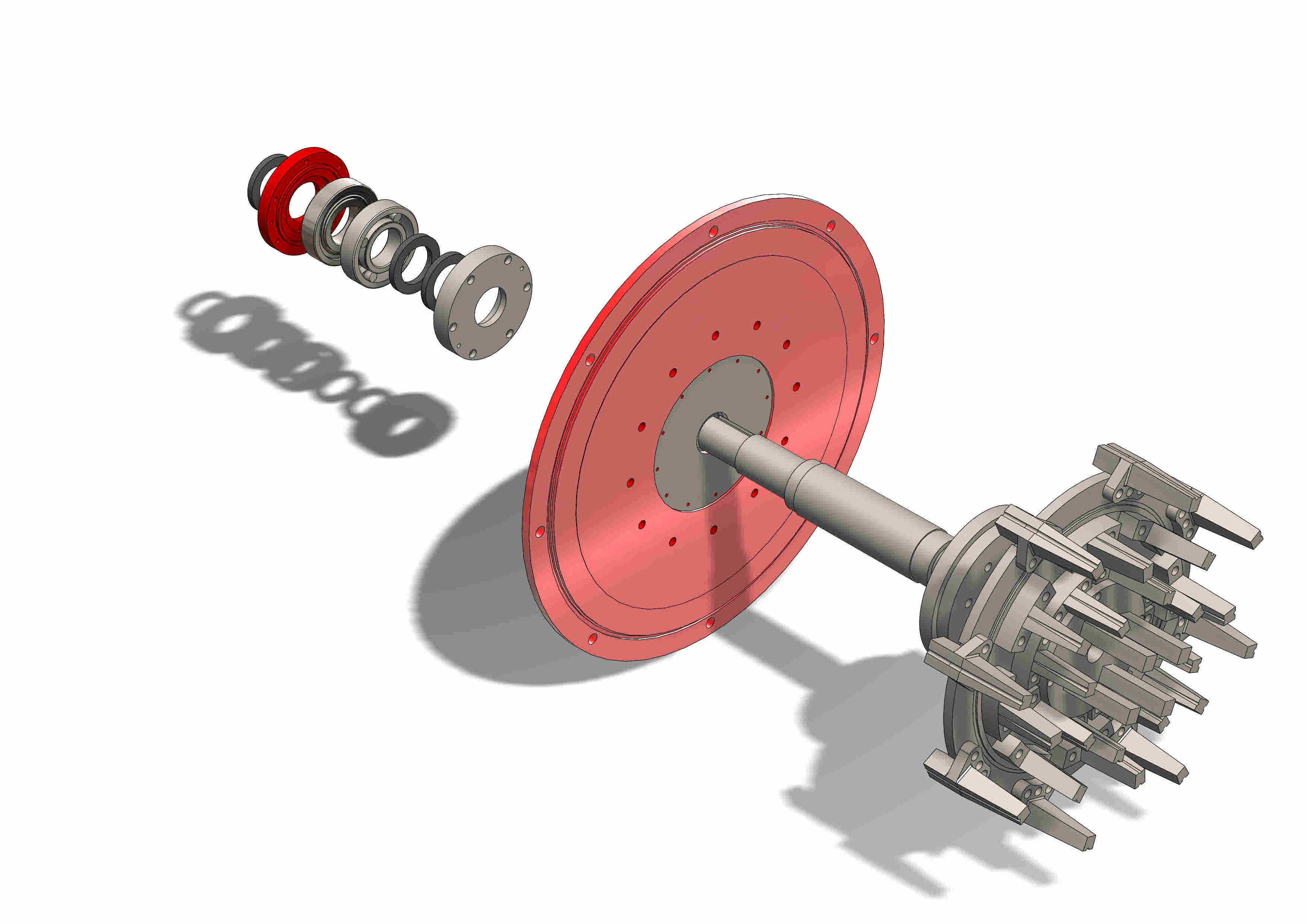

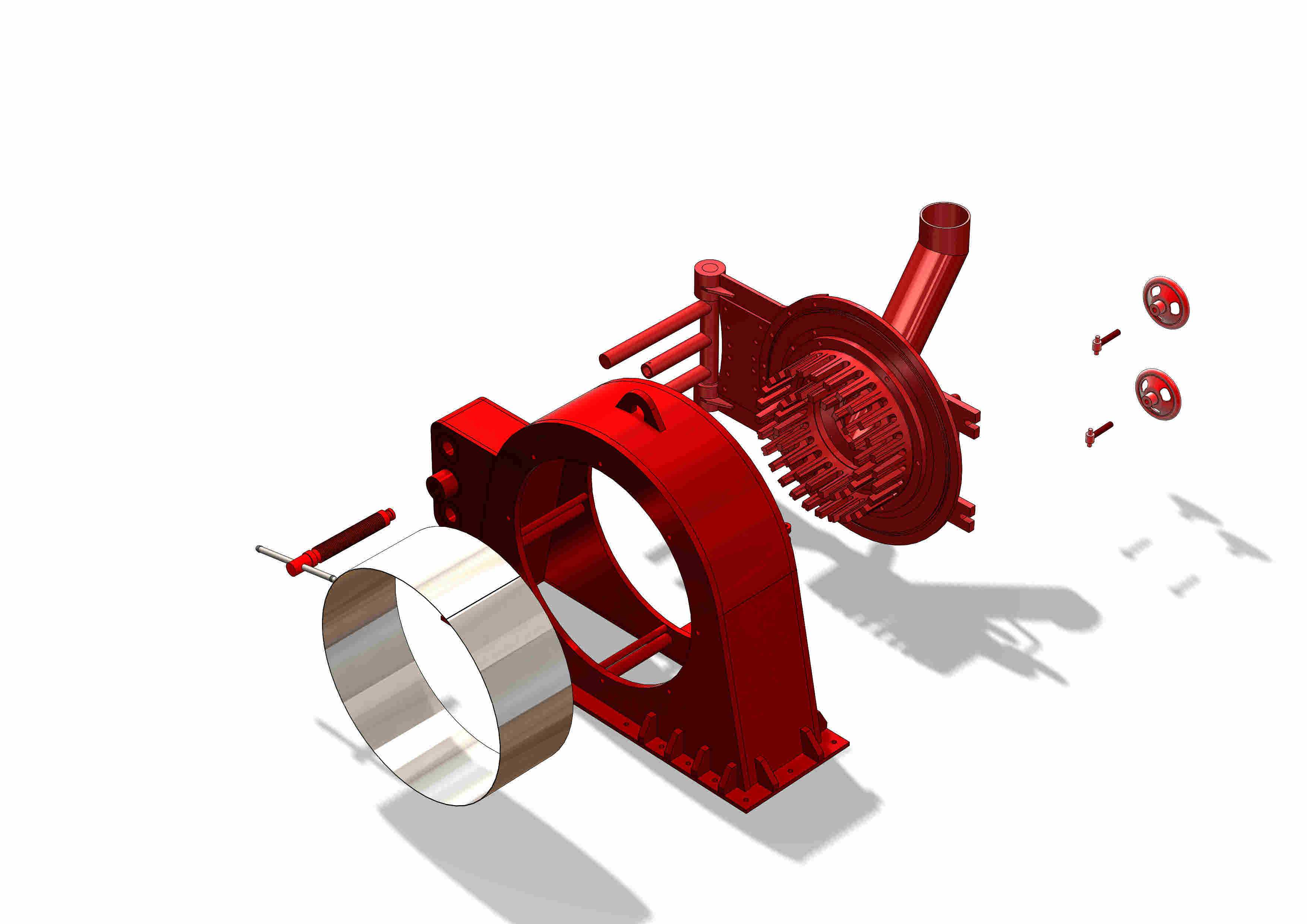

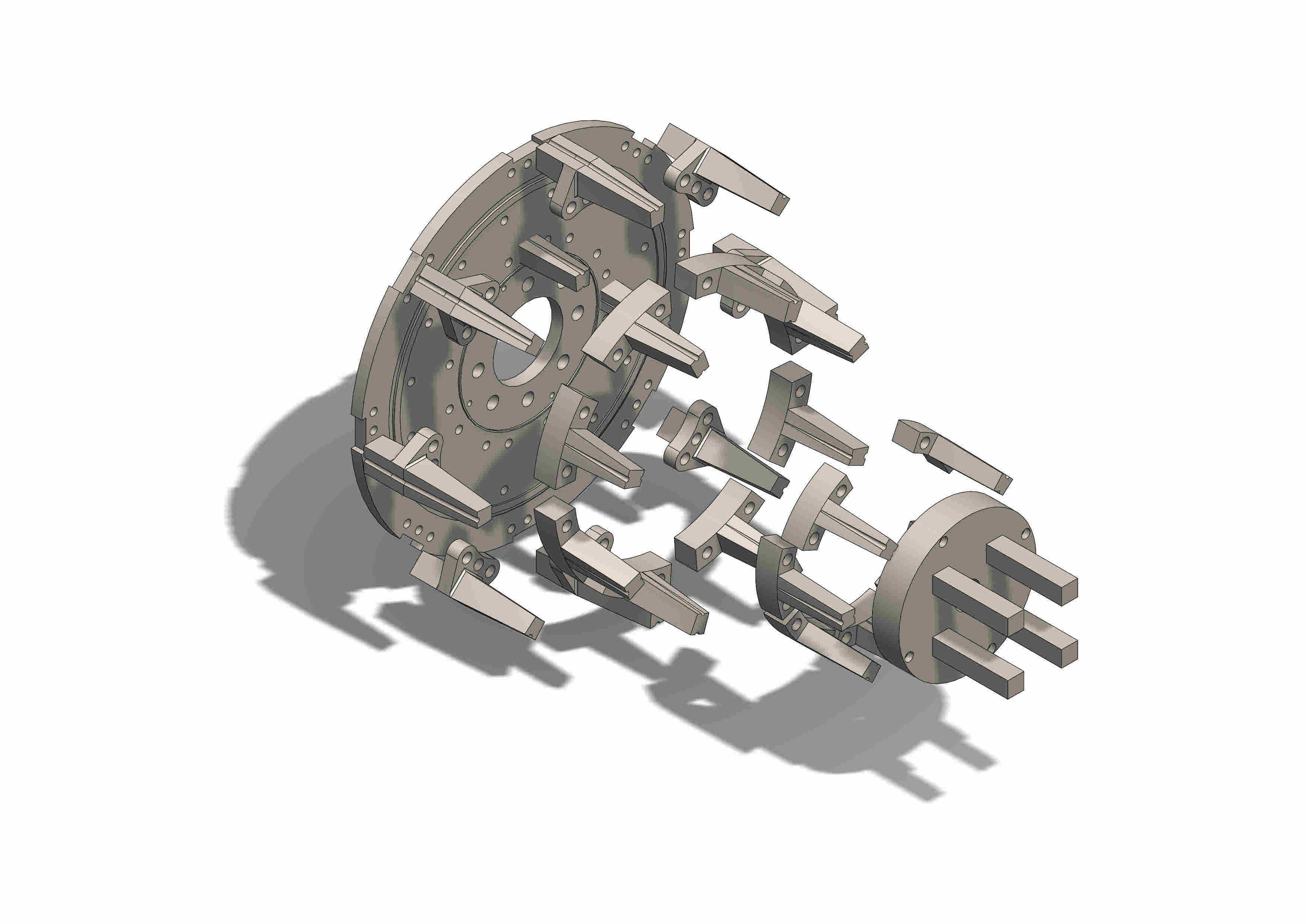

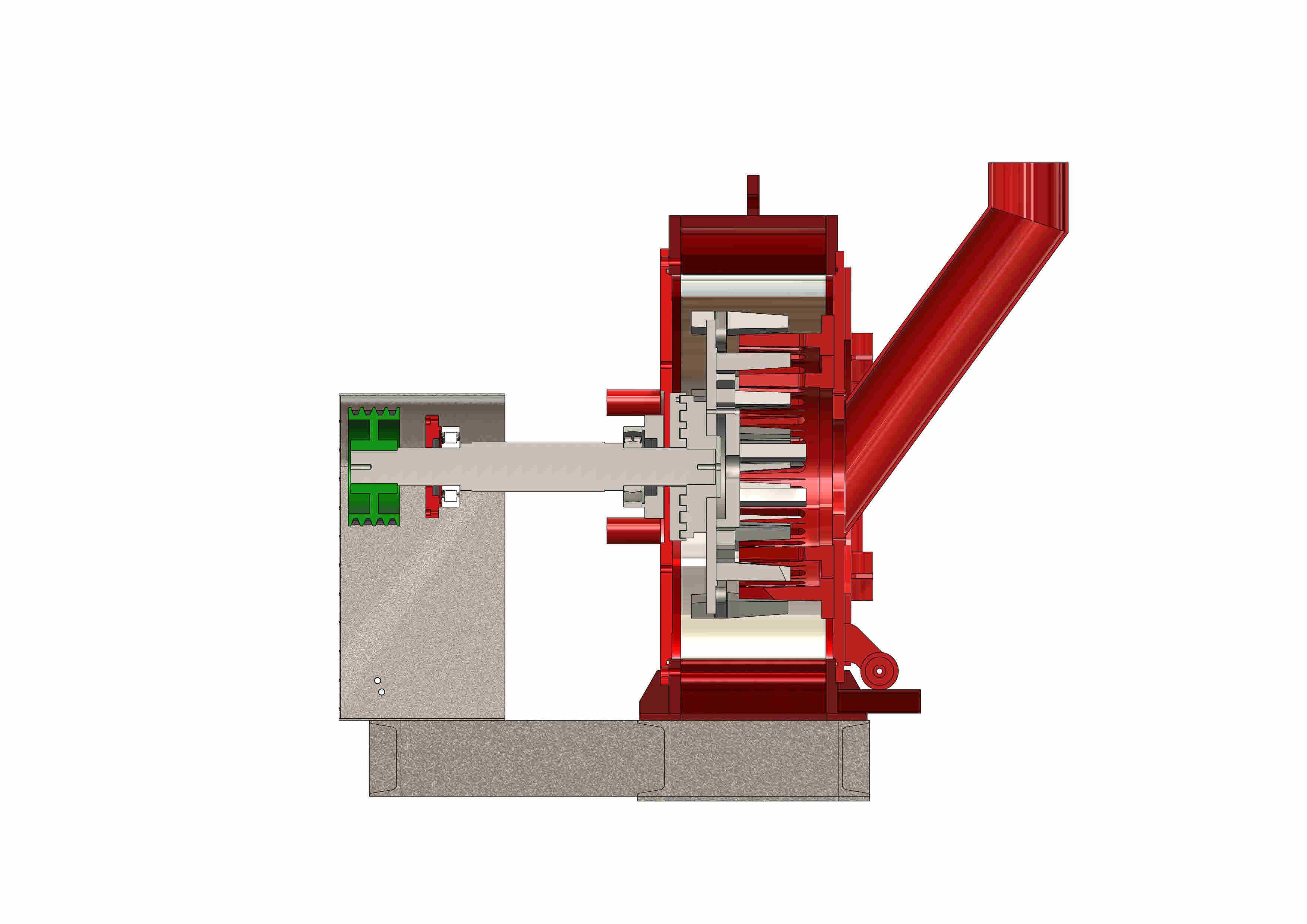

　　保护电机与磨室内部构件，另一方面也可以通过更换不同直径的皮带轮，灵活调整磨盘转速，适配不同原料、不同打浆度要求的工艺参数调整需求。磨室主体采用厚壁铸钢件加工成型，整体为蜗壳式结构，既可以承受磨浆过程中内部的浆料压力与磨片转动的交变载荷，也能引导磨解后的浆料沿蜗壳流道顺利从出料口排出，磨室侧面设置快开式检修门，无需完全拆解设备即可完成内部磨片的更换与磨损检查，降低日常维护的工作量。磨室内部设置双磨盘结构，动盘与主轴通过锥面配合连接，静盘可通过外部调节机构调整与动盘之间的间隙，间隙调整精度可达0.1mm级别，可根据原料特性与最终浆料的纤维长度要求，精准控制磨解间隙，避免过度磨解导致的纤维切断过多，或是间隙过大导致的纤维解离不充分问题。

　　机架采用型钢与钢板拼焊而成，底部设置多个安装地脚孔，安装时需要保证机架整体水平度偏差不超过0.1mm/m，避免主轴倾斜导致的磨片偏磨、轴承发热等问题，机架上预留电机安装调节位，可通过调整电机位置实现皮带张紧度的调节，无需额外加装张紧轮结构。设备进料口设置在磨室上部，可与前端的螺旋进料器直接对接，实现原料的连续喂入，出料口设置在磨室侧下方，可通过管道连接后续的浆料输送泵，实现磨解后浆料的密闭输送，避免生产过程中的浆料飞溅与异味扩散。整体设计充分考虑了板材加工车间的实际安装条件，设备整体宽度控制在常规车间通道允许的运输尺寸范围内，吊装点设置在磨室与电机的重心对应位置，方便车间内的行车吊装移位，外接管线接口全部采用标准法兰尺寸，

　　可直接与车间现有水、电、浆料管线对接，无需额外制作转换接头。设备的润滑系统采用分点润滑设计，主轴轴承采用脂润滑方式，设置外露式注油嘴，日常维护时可直接在设备外部完成注油作业，无需拆解护罩，传动皮带外侧设置全封闭安全护罩，护罩采用钢板折弯成型，表面开设散热孔，既可以避免运转过程中人员接触传动部件发生安全事故，也能保证皮带运转过程中的热量及时散出，延长皮带使用寿命。在实际选型适配时，需要根据生产线的产能需求匹配对应功率的驱动电机，同时根据原料种类选择对应齿形的磨片，针对硬质木材原料可选用斜齿高耐磨磨片，针对秸秆类软质原料可选用直齿疏解型磨片，设备安装时需要在底部加装减震垫，减少运转振动对车间地面与周边设备的影响，进料端需要配套均匀喂料装置，避免瞬间进料量过大导致的设备卡滞、过载跳闸问题。
