工业卷材连续绕线收卷生产装置

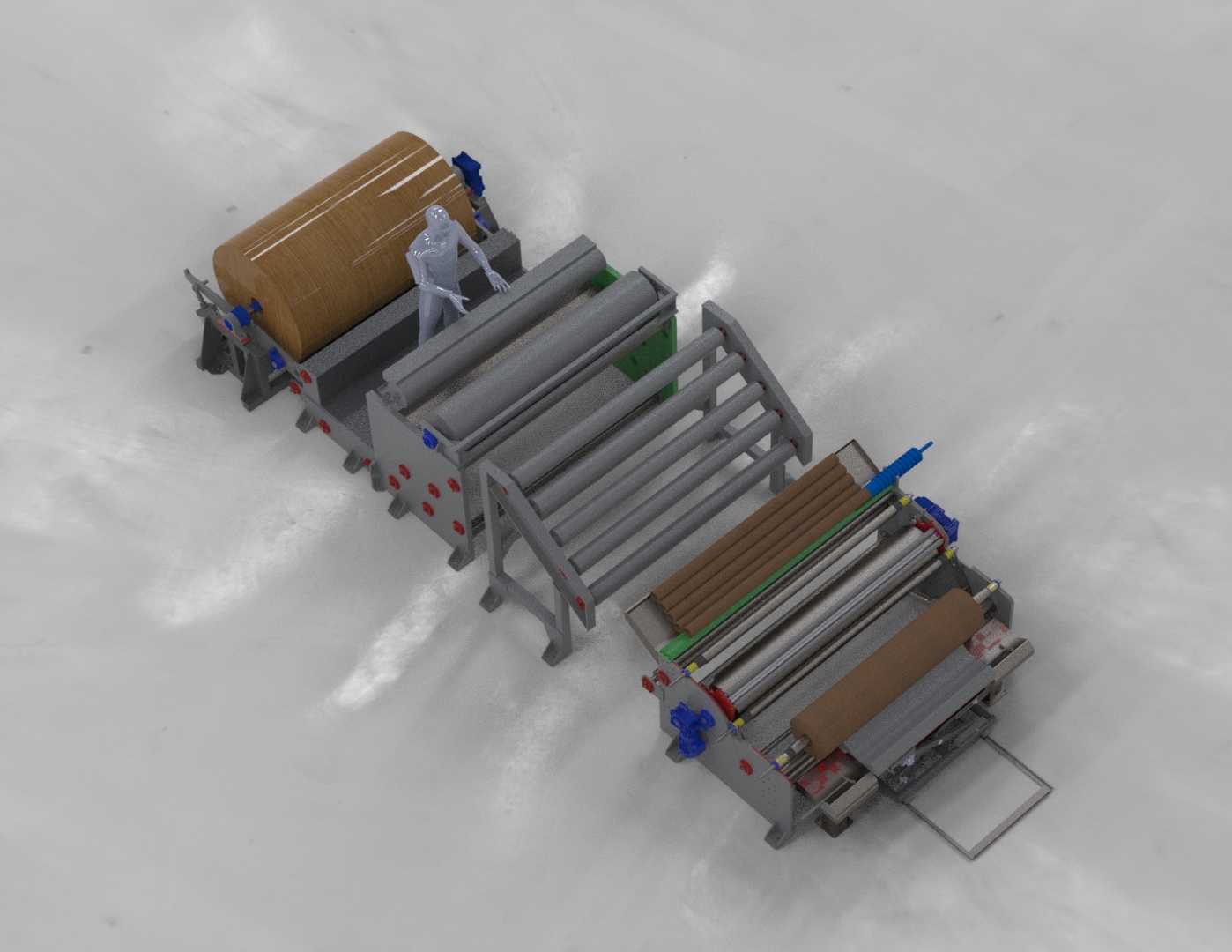

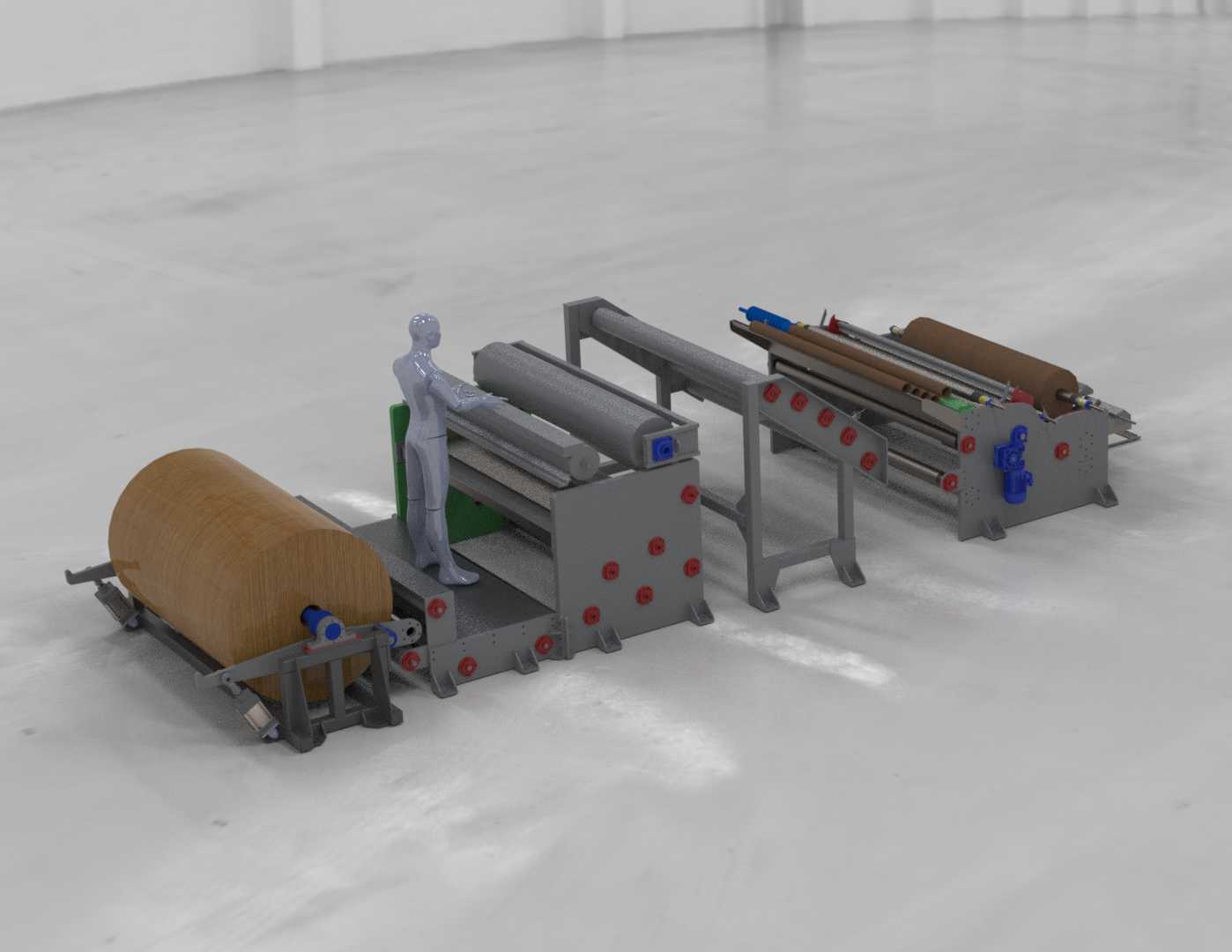

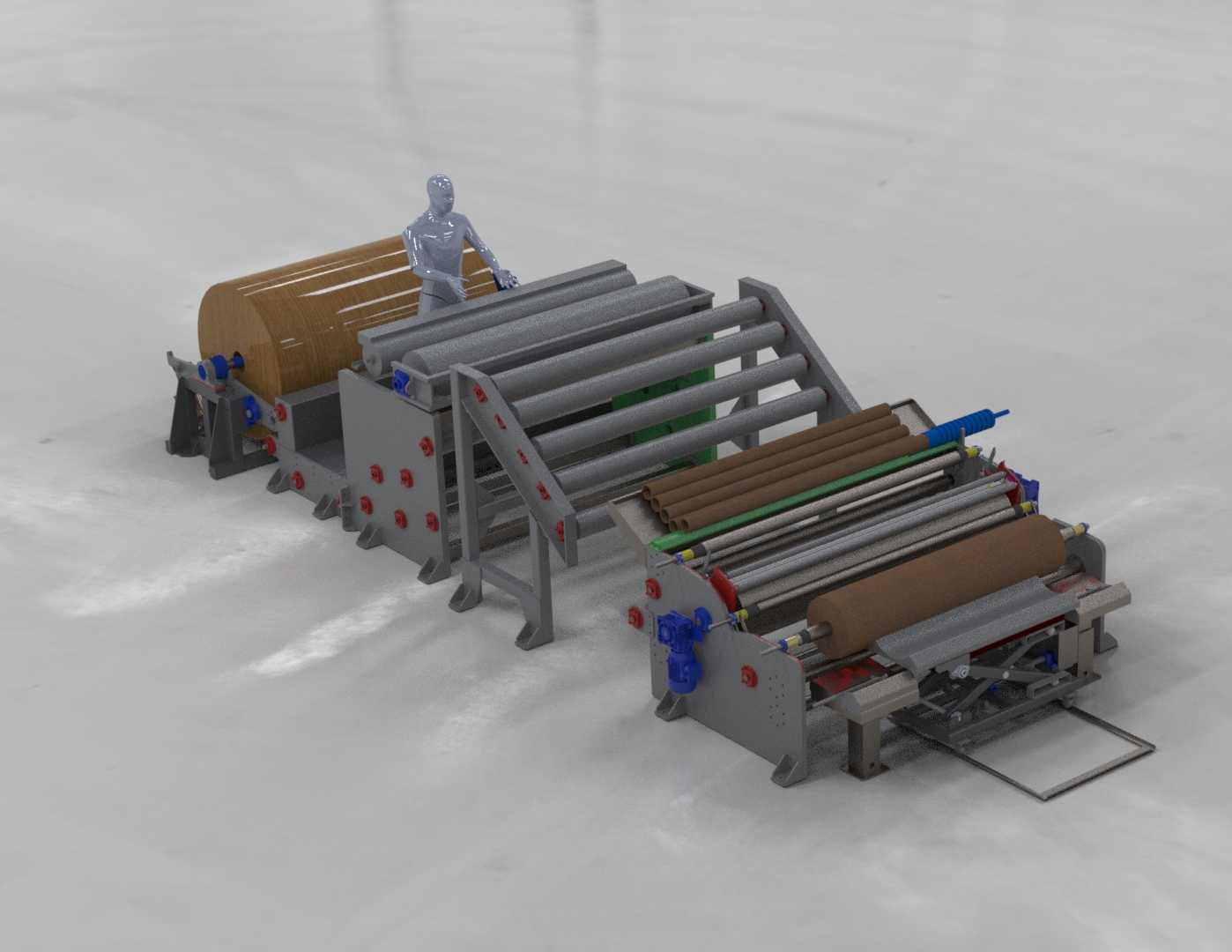

　　这套绕线装置主要面向柔性卷材加工场景设计，常见应用在薄膜、纸张、纺织面料、金属薄带等连续卷材的生产后段工序，承担卷材的排线、收卷、张力恒定控制的核心功能，是卷材类产线中衔接前段加工与后段包装转运的关键单元。从整体布局来看，设备采用分段式模块化机架设计，沿卷材行进方向依次排布进料导向辊组、张力调节机构、排线移位组件、双工位收卷承载台，各段机架通过螺栓拼接固定，可根据车间实际场地条件调整排布角度，适配不同长度的产线接驳需求。设备进料端设置多根平行排布的镀铬导向辊，辊面经过精磨处理，表面粗糙度控制在Ra0.8以内，避免卷材行进过程中出现表面划伤，导向辊两端采用带座深沟球轴承支撑，转动阻尼控制在极低范围，减少卷材牵引过程中的动力损耗。

　　张力调节机构采用摆辊式结构，摆辊一端连接配重调节组件，可根据不同卷材的材质特性调整配重块数量，适配从0.02mm超薄薄膜到2mm厚工业纸板的张力控制需求，摆辊的摆动角度通过位移传感器实时反馈，联动前端牵引辊的转速调整，保证整个收卷过程中卷材张力波动控制在±5%以内，避免出现卷材拉伸变形或者松卷跑偏的问题。排线移位组件采用精密丝杠传动结构，带动导向架沿收卷辊轴向做匀速往复运动，丝杠导程根据收卷卷材的幅宽做了匹配设计，往复行程可通过两端的限位开关灵活调整，保证卷材在收卷辊上排布整齐，层与层之间无错位、无重叠，收卷完成的卷材端面平整度误差不超过2mm。收卷工位采用双工位设计，两个收卷轴可交替工作，当其中一个卷轴完成满卷收卷后，

　　可快速切换至另一空卷轴继续作业，减少换卷过程中的产线停机时间，收卷轴采用气胀轴结构，充气后可自动胀紧纸筒芯，卸卷时放气即可快速取下成品卷材，操作便捷，单轴最大可承载重量达500kg，适配最大幅宽1800mm的卷材收卷作业。设备的机架主体采用矩形钢管焊接而成，焊接后经过整体去应力退火处理，避免长期使用过程中出现机架变形，机架底部设置可调式脚杯，可根据地面平整度调整设备水平度，调整范围为±30mm，安装时不需要额外做预埋基础，只要地面平整度满足常规工业车间要求即可完成固定。设备侧边预留了传动组件的安装空间，可根据车间动力配置选择电机链轮传动或者同步带传动，传动侧设置全封闭的安全防护罩，避免生产过程中人员误触转动部件引发安全事故，

　　防护罩上预留了观察窗口，可随时查看传动部件的运行状态，日常维护时只需拆卸防护罩的固定螺栓即可完成润滑、易损件更换等操作。在设计过程中，重点考虑了不同卷材的适配性，所有与卷材接触的辊面均可根据需求更换包胶材质，比如针对粘性薄膜可更换硅胶包胶辊，针对金属薄带可更换硬质阳极氧化处理的铝辊，避免卷材与辊面粘连或者刮伤。设备的走线全部采用机架内部的穿线孔排布，外部无裸露线缆，整体外观整洁，同时减少车间粉尘、水汽对线缆的腐蚀，延长电气元件的使用寿命。操作侧设置了小型操作按钮盒，可实现设备的启停、速度调整、张力参数微调等操作，按钮盒通过悬臂连接在机架上，可根据操作人员的站位调整位置，降低长时间操作的疲劳感。从安装边界来看，设备整体长度为6200mm，宽度为2400mm，高度为1800mm，安装时需要在设备周边预留至少800mm的维护通道，收卷工位侧需要预留1500mm的空间用于成品卷材的转运，进料端需要与前段加工设备的出料口保持水平对齐，高度差控制在±10mm以内，保证卷材平稳过渡进入绕线装置。整套设备的结构设计充分考虑了工业现场的实际使用需求，没有冗余的结构设计，所有部件均采用工业场景常用的标准件，后期维护更换配件的采购成本低，通用化率达到85%以上，可快速适配不同行业的卷材绕线收卷需求，不需要做大规模的结构改动即可完成现场调试投产。
