卧式双轴桨叶式混合搅拌设备结构设计

　　在粉体加工、饲料生产、建材配料、化工原料混配的生产场景里，物料均匀度直接决定最终成品的性能稳定性，这款卧式双轴结构的搅拌混合设备，正是针对高均匀度混料需求开发的核心作业单元。不同于立式搅拌设备易出现的物料分层、底部积料问题，该设备采用卧式长槽型腔体结构，两根平行布置的搅拌轴沿腔体长度方向贯穿，轴上按特定螺旋角度排布桨叶组件，作业时两根轴反向同步运转，桨叶在带动物料沿腔体轴向做循环对流的同时，会在径向形成抛洒剪切带，让不同比重、不同粒径的物料在腔体内部形成三维复合运动，哪怕是添加比例仅千分之几的微量组分，也能在短周期内实现均匀分散，不会出现组分偏析、结团抱球的常见混料缺陷。

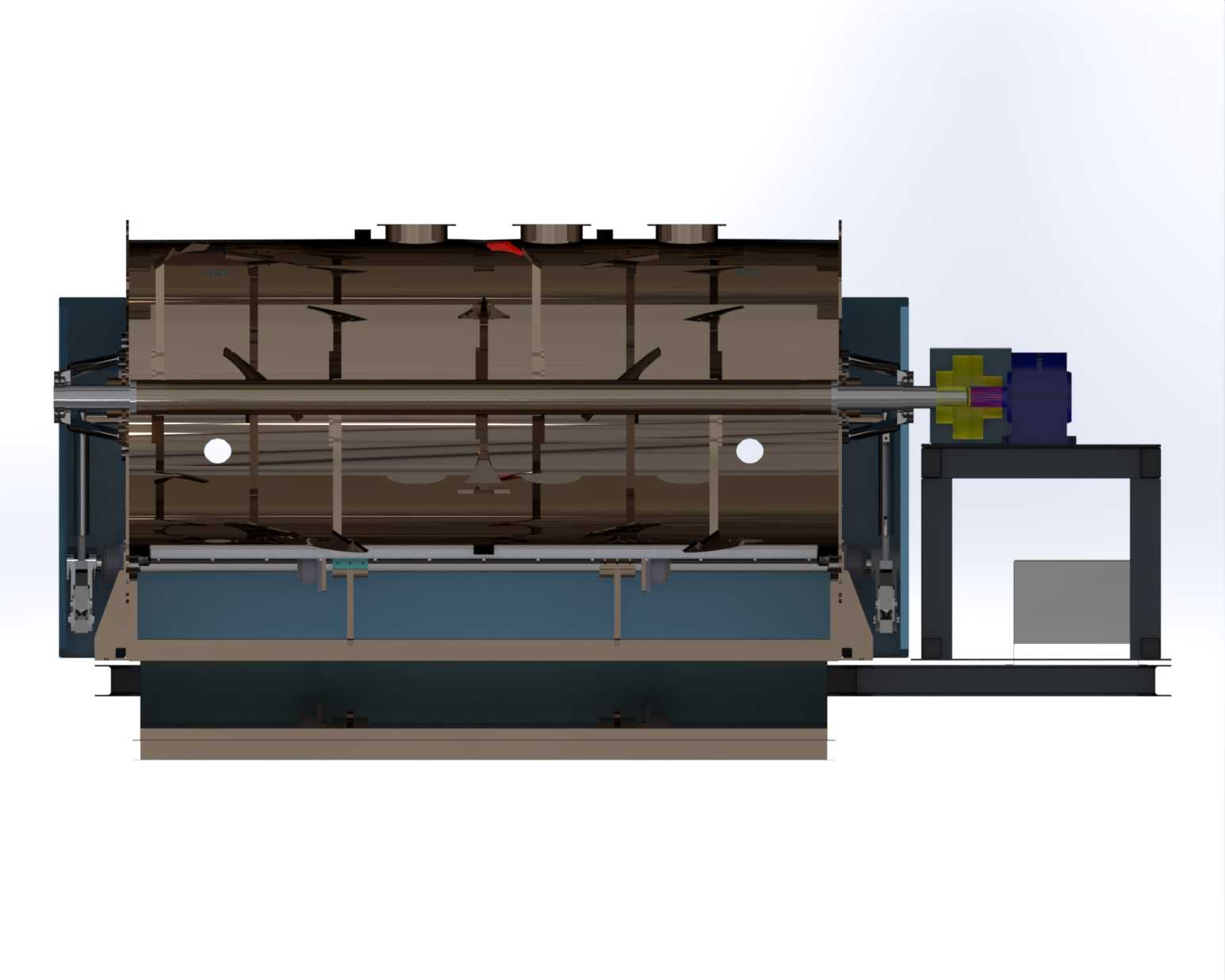

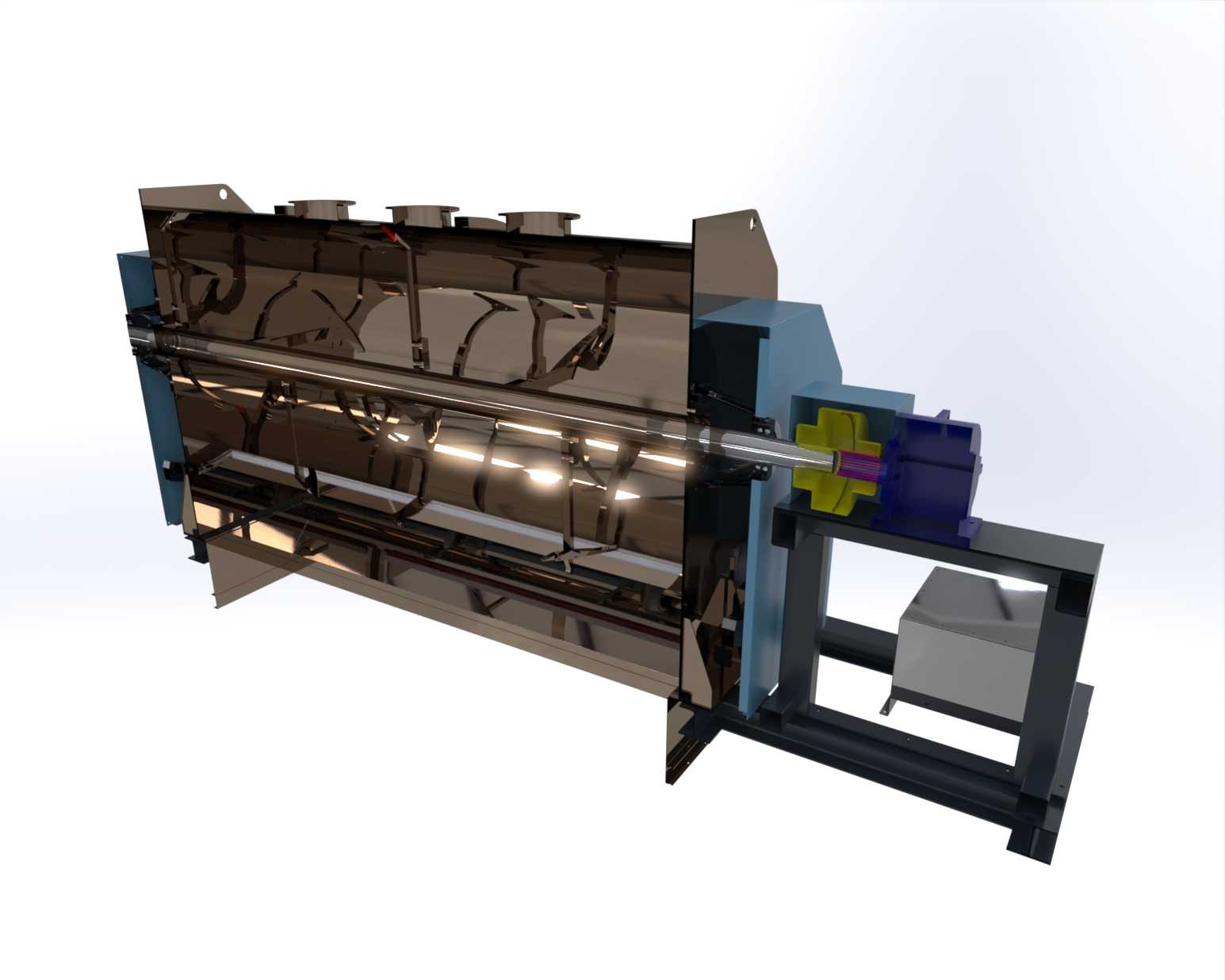

　　从结构设计逻辑来看，整个设备的受力框架采用型钢焊接成型的一体式机架，搅拌腔体的槽体采用折弯钢板拼焊结构，侧壁预留的轴承安装位做了加厚加强处理，避免长期满负荷运转时出现轴端变形、密封渗漏的问题。驱动端采用直联式传动布局，电机输出端通过联轴器直接连接减速单元，再将动力同步传递至两根搅拌轴，相比皮带传动的结构，这种布局的传动效率更高，运转时的动平衡表现更好，也减少了日常维护中皮带张紧、更换的运维工作量。轴端密封采用组合式密封结构，接触物料侧采用耐磨密封件，外侧设置防尘挡圈，既可以防止腔体内的细粉物料沿轴缝隙泄漏，也能阻挡外部环境的粉尘进入轴承腔，延长轴承的使用寿命。

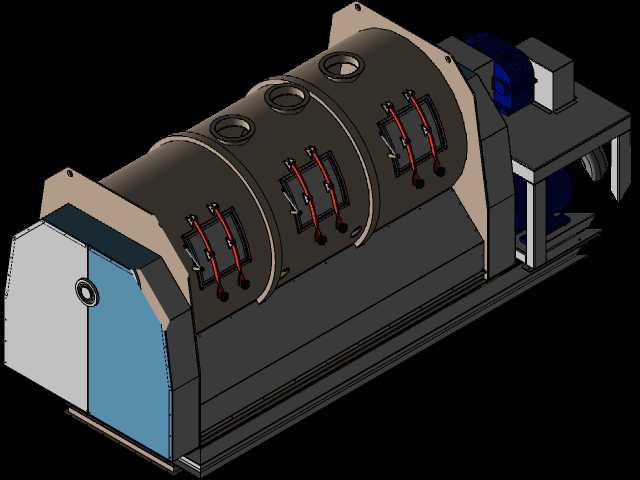

　　设备的安装边界需要结合生产车间的布局提前预留，整机沿长度方向的尺寸需匹配上下游的进料、出料接口位置，进料口设置在腔体顶部，沿长度方向均匀布置多个进料接口，可以同时对接多条原料输送线，满足多组分同时投料的生产需求；出料口设置在腔体底部的中心位置，采用大口径快开式卸料结构，卸料时可以快速将腔体内的混合物料排空，减少物料残留，避免不同批次物料混料造成的交叉污染。设备安装时需要保证机架的水平度偏差控制在允许范围内，尤其是两端轴承座的同轴度需要在装配时反复校准，避免轴系运转时出现附加径向力，导致轴承过早磨损、轴件疲劳变形。

　　桨叶的设计是整个设备的核心功能单元，每片桨叶的安装角度、叶型轮廓都经过物料运动轨迹校核，桨叶与腔体内壁的间隙控制在合理范围内，既不会因为间隙过大造成壁面积料，也不会因为间隙过小导致桨叶与壁面刮擦，运转过程中桨叶对物料的作用力分为轴向推送、径向抛洒、局部剪切三个维度，对于有一定湿度的粘性物料，桨叶的高速剪切作用还可以打散物料中的结团块，保证混合后的物料松散无结块。腔体顶部可以根据工艺需求加装观察口、除尘接口、液体添加喷嘴等附属组件，适配需要添加液体粘结剂、油脂类组分的混料工艺，喷嘴的布置位置对应物料抛洒的落料区域，让液体组分可以均匀喷洒在分散状态的物料表面，避免液体直接接触壁面造成结壁问题。

　　在实际选型应用中，需要根据单批次的混料量匹配对应的腔体容积，同时结合物料的磨琢性选择桨叶、腔体内壁的耐磨处理方式，对于磨蚀性较强的物料，可以在腔体内壁加装可更换的耐磨衬板，桨叶表面做堆焊耐磨层处理，延长易损件的更换周期。设备的检修空间需要在布局时提前预留，尤其是驱动端、轴端密封的位置，需要预留足够的拆装空间，方便后期维护时更换密封件、轴承等零部件。整个设备的结构设计充分考虑了连续化生产的作业需求，运转时的噪音控制、动平衡精度都满足工业车间的作业标准，不会因为设备自身的振动影响周边精密计量设备的正常运行。
