长距离水平皮带输送设备结构设计

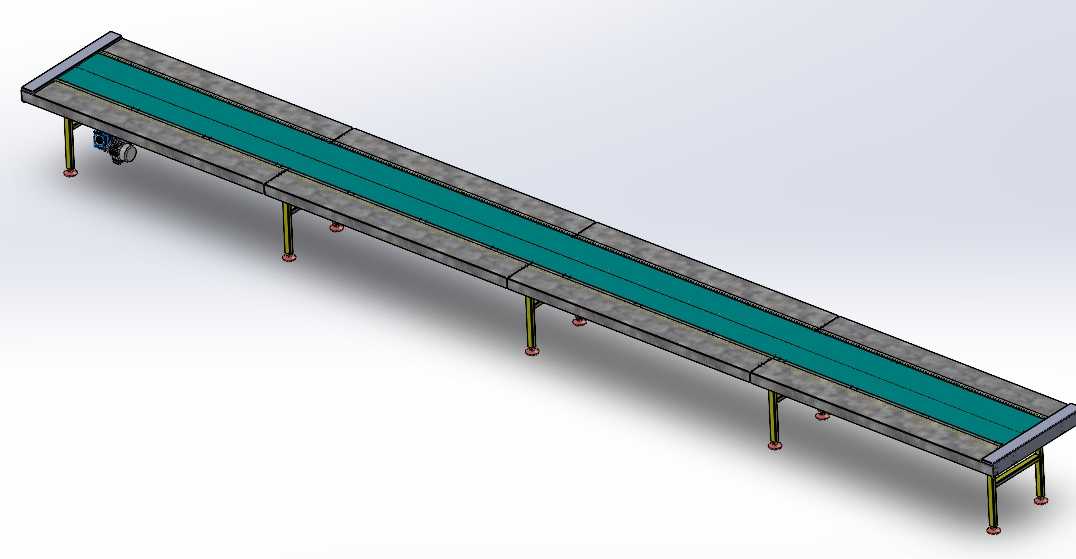

　　在轻工包装、电子组装、食品加工、仓储分拣等多个生产场景里，这类长距离水平皮带输送设备都是产线衔接的核心载体，很多车间在做产线布局规划时，最先敲定的往往就是主输送线的走向与安装边界，毕竟后续的上料工位、加工工位、检测工位、包装工位都要沿着输送线的排布来设置，一旦输送线的结构尺寸、支撑点位设计不合理，后续整条产线的节拍都会受影响。从结构设计的角度来看，这套输送设备采用分段式机架拼接的思路，单段机架长度控制在常规运输尺寸范围内，方便现场组装时逐段对接，避免超长构件带来的运输与吊装难题，机架主体采用标准型钢焊接成型，支腿部分搭配可调脚杯，安装时可以根据车间地面的实际平整度调整支腿高度，保证整条输送线的皮带面水平度控制在允许误差范围内，

　　防止物料在输送过程中出现跑偏、侧滑的问题。驱动端布置在输送线的一端，采用电机减速机直连驱动辊的结构，相比中间驱动的布局，端驱的结构更便于日常维护，检修时不需要拆解中段的机架结构，驱动辊的表面做了滚花防滑处理，增大辊筒与皮带接触面的摩擦力，避免重载启动时出现皮带打滑的情况，从动端则配置了张紧调节机构，通过调整从动辊的前后位置来控制皮带的张紧度，张紧行程预留了足够的余量，能够覆盖皮带长期使用后产生的塑性伸长量，减少日常维护时更换皮带的频次。皮带部分选用的是平面绿色PVC输送皮带，这类皮带的表面摩擦系数适中，既可以保证纸箱、周转箱、袋装物料等常规输送件在输送过程中不会相对滑动，又不会因为摩擦力过大导致物料在工位挡停时出现过度磨损，皮带下方全程布置了托板支撑，而非间隔排布的托辊结构，这种设计更适合输送小件、软包装类的物料，避免物料卡在托辊间隙里，同时也能保证皮带面在全程范围内的平整度，满足一些对输送面平面度要求较高的生产场景，比如电子元件的组装输送、薄型包装盒的输送等。支腿的排布间距经过载荷核算，在满载输送常规重量物料的情况下，机架的绕度控制在允许范围内，不会出现中段下垂的情况，每个支腿下方的脚杯都配置了橡胶减震垫，既可以调整高度，又能吸收设备运行时产生的震动，降低设备运行的噪音，避免震动传递到车间地面影响周边的精密加工设备。在做这类输送设备的三维建模时，需要重点关注几个装配边界：首先是各段机架对接时的同轴度，对接处的机架端面要保证平齐，

　　连接螺栓的孔位要做公差匹配，避免对接后出现台阶导致皮带运行时刮蹭机架边缘；其次是驱动辊与从动辊的平行度，两个辊筒的轴线必须保持平行，否则皮带运行时会持续向一侧跑偏，这也是皮带输送机最常见的故障点，建模时要给辊筒的安装座预留调整间隙，方便现场安装时微调平行度；另外要注意皮带的回转间隙，上下层皮带之间要预留足够的空间，避免皮带运行时上下层互相摩擦，同时在皮带的两侧全程布置导向挡边，挡边与皮带边缘保留微小间隙，既可以引导皮带运行轨迹，又不会过度摩擦皮带边缘造成皮带过早损坏。从实际使用的角度来说，这类水平皮带输送机的输送速度可以根据产线节拍做调整，通过搭配变频电机可以实现0.1-0.5m/s范围内的无级调速，满足不同生产节拍的需求，

　　设备的有效输送宽度可以根据实际输送的物料尺寸做适配，常规的周转箱输送选用500-600mm宽度的皮带即可，如果是输送较大尺寸的包装箱，可以对应加宽机架与皮带的尺寸。在安装布局时，要注意设备两侧预留至少300mm的维护空间，方便日常清理皮带下方的杂物、检修张紧机构与驱动组件，设备的进料端与出料端可以根据实际需求搭配不同的接驳设备，比如进料端对接爬坡上料机，出料端对接转弯输送机或者包装工作台，实现整条产线的物料自动流转，不需要人工反复搬运物料，大幅降低车间内的物流搬运强度，提升整体生产效率。很多设计人员在做这类输送设备建模时容易忽略支腿的受力方向，实际上设备运行时皮带的拉力会对支腿产生水平方向的作用力，所以支腿与机架的连接部位要做加强筋处理，避免长期运行后支腿出现变形，导致整条线的水平度失准，另外驱动端的电机安装座要做减震处理，避免电机运行时的震动传递到整个机架，产生共振噪音。这套结构的设计没有多余的复杂构件，所有零部件都采用行业通用的标准件，后期维护时更换配件非常方便，不需要定制特殊规格的备件，能够降低设备的全生命周期使用成本，对于中小规模的生产车间来说，这类结构简单、运行稳定、维护方便的皮带输送设备，是搭建自动化产线时性价比非常高的选择。
