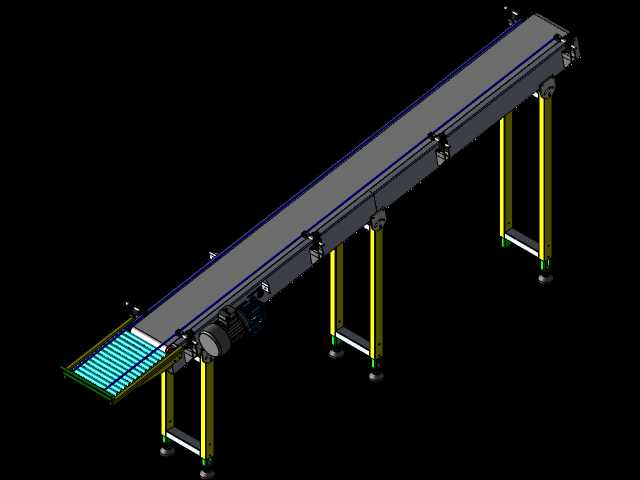

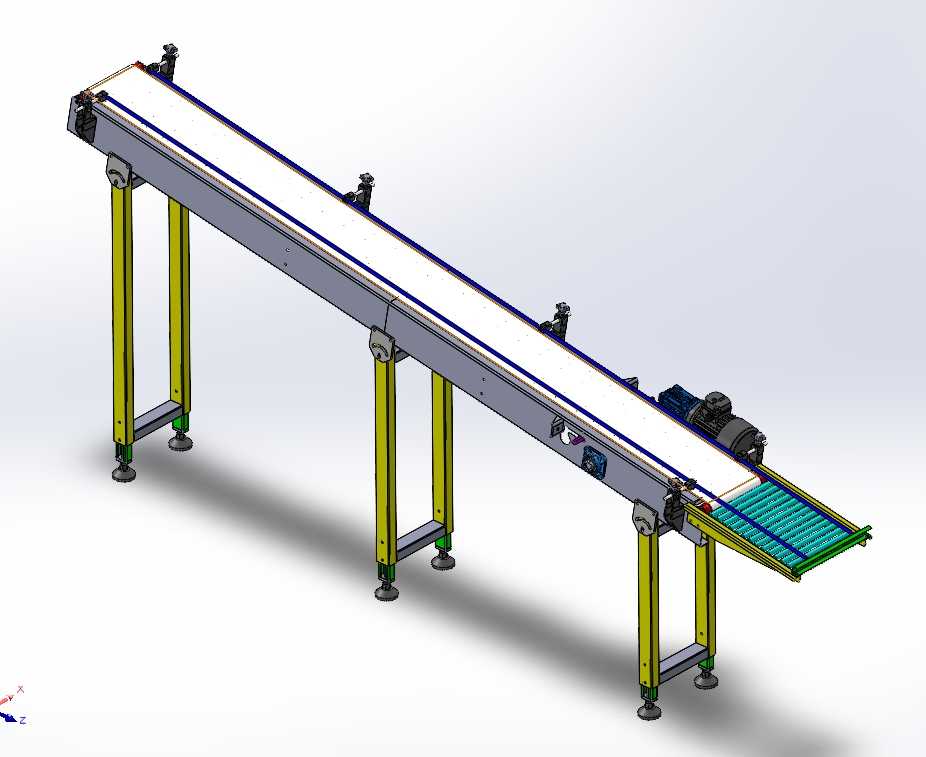

带出料导槽的倾斜式皮带输送设备

　　这款倾斜布置的皮带输送结构，在轻工包装、电子零部件组装、食品分装、五金件加工产线里都有很高的适配性，主要用来完成不同高度工位间的物料连续转运，替代人工反复搬抬的重复作业，能直接衔接上游加工设备出料口和下游分拣、包装、缓存工位，减少物料周转过程中的磕碰掉落问题。从结构设计逻辑来看，整体采用分段式槽钢主架作为承载主体，主架沿输送方向保持固定倾斜角度，角度设定匹配常规产线0.8米到1.5米的高度差需求，避免坡度过大导致物料下滑、坡度过小占用过多车间平面空间。主架下方配置六组可调节支撑腿，每组支腿采用镀锌方管制作，底部搭配防滑减震脚杯，脚杯具备±30mm的高度调节余量，安装时可以根据现场地面平整度微调各支腿高度，

　　保证主架整体水平度偏差控制在1mm/m以内，避免皮带运行时出现跑偏蹭边的问题。输送面采用平皮带作为承载构件，皮带两侧沿主架全长设置导向挡边，挡边高度30mm，能阻挡尺寸在50mm以内的零散物料从皮带侧边掉落，皮带内侧沿运行方向设置防跑偏导向条，和主架上的导向槽配合，长时间运行也不会出现皮带偏移脱轨的情况。驱动端布置在设备高位侧，采用减速电机直接驱动主动辊的结构，传动链路短，传动效率高，同时减少了链轮链条传动需要定期润滑维护的工作量；低位侧设置张紧机构，通过调节从动辊的前后位置来调整皮带张紧度，张紧行程预留50mm，能抵消皮带长期运行产生的塑性伸长量，保证皮带和辊筒之间有足够的摩擦力不打滑。设备出料端额外设置了一段格栅式导料槽，

　　导料槽向下倾斜布置，表面的格栅间隙可以让输送过程中夹带的细小碎屑、粉尘从间隙掉落，避免杂质混入下游工位，导料槽两侧设置翻边，能引导物料准确滑落到下游接料位置，不会出现物料撒漏。从安装边界来看，设备整体长度适配3米左右的常规输送距离，主架宽度控制在400mm，有效输送宽度300mm，安装时只需要在地面预留3.2米长、0.6米宽的安装空间，高位侧出料端距离地面高度可根据对接设备调整到1.2米，低位侧进料端高度匹配0.7米的常规作业台高度，不需要额外做地基预埋，直接通过脚杯固定在硬化地面上即可投入使用。设计过程中特意将所有转动部件都设置在主架内侧，外侧没有突出的尖锐结构，避免作业人员误碰造成机械伤害，同时主架表面采用喷塑处理，

　　具备一定的防锈耐脏能力，日常清理只需要擦拭皮带表面和主架外壁即可，维护难度很低。这款输送结构既可以单独作为物料转运设备使用，也可以多台拼接组成长距离输送线，或者和爬坡转弯模块组合，适配复杂的车间布局需求，针对不同的输送物料特性，还可以更换不同表面纹理的皮带，比如输送光滑零件时更换防滑花纹带，输送有防静电要求的电子件时更换抗静电皮带，不需要改动主架结构就能完成适配，结构通用性很强。
