站立式VR体感交互模拟训练设备结构

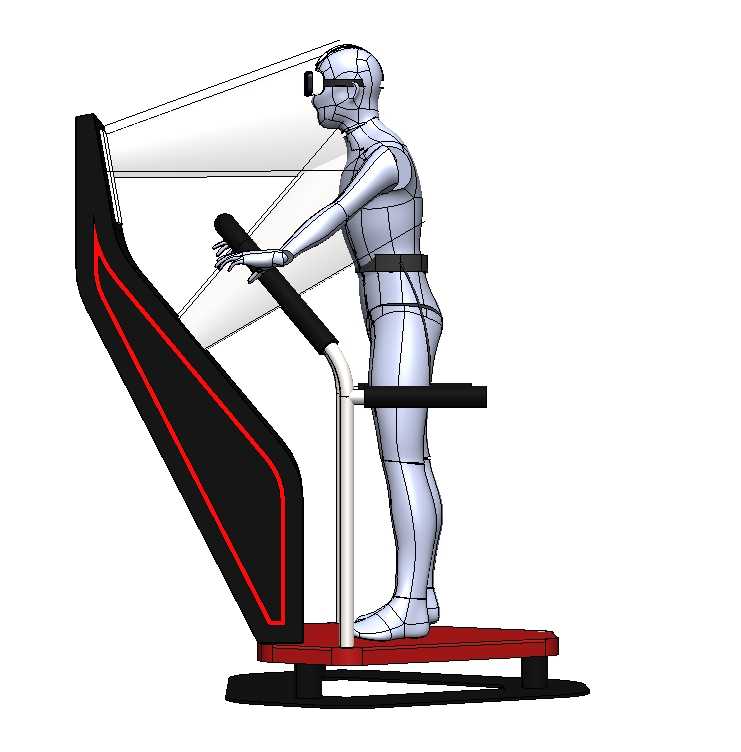

　　该设备面向沉浸式体感交互场景设计，核心是为佩戴VR头显的使用者提供稳定的站立支撑与安全防护，避免使用者在虚拟场景交互过程中因视觉与体感错位发生摔倒、磕碰等意外。设备底部采用矩形钢制承载平台，平台表面铺设防滑纹理层，边缘做圆角钝化处理，整体承载面离地高度控制在120mm以内，既保证使用者上下设备的便利性，也能降低意外摔倒时的跌落高度，平台底部设置四个可调式减震脚垫，可适配不同平整度的地面安装需求，单脚垫调节行程为20mm，安装时无需额外做地面预埋处理，仅需保证放置区域地面承重不低于200kg/㎡即可。设备前部设置倾斜式交互面板安装架，架体采用钣金折弯焊接成型，表面做哑光黑喷塑处理，边缘嵌入红色装饰条做视觉提示，

　　架体倾斜角度设置为15度，适配站立状态下使用者的自然视线范围，架体内部预留显示模块、交互传感模块的安装空间，走线全部隐藏在架体空腔内，外部无裸露线缆，避免使用者活动时勾挂线缆引发安全问题。扶手组件采用双段式设计，上部为横向握持扶手，高度设置在使用者站立时自然屈肘的1050mm高度位置，扶手表面包裹防滑橡胶套，握持直径设置为35mm，符合成年人手部握持的人机工程尺寸，下部设置腰部防护挡杆，挡杆高度对应人体胯部位置，可在使用者身体前倾或重心偏移时提供侧向支撑，扶手立柱采用圆形不锈钢管材，与底部平台通过法兰盘螺栓连接，连接位置做加强筋焊接处理，可承受不低于150kg的侧向冲击力。设备整体占用平面尺寸为1200mm*800mm，

　　安装时需在设备周边预留不小于600mm的安全活动空间，避免使用者动作幅度过大时碰撞周边物体。设计过程中优先考虑人机适配性，所有与人体接触的部件均做圆角处理，无尖锐棱角，防护挡杆表面包裹软性泡棉层，降低碰撞时的冲击力。传感模块预留安装位设置在扶手与平台连接处，可加装压力传感器、位置传感器，实时采集使用者的重心偏移数据，同步传输给VR系统实现体感交互反馈，适配虚拟行走、平衡训练、场景漫游等多种交互内容。该设备可应用于安全作业模拟培训、虚拟实训教学、文旅沉浸式体验、康复平衡训练等多个场景，相比无防护的自由VR交互模式，可大幅提升长时间使用的安全性，降低运营方的安全管理风险。结构设计上采用模块化拆分思路，底部平台、前部架体、

　　扶手组件均为独立装配单元，各单元之间采用螺栓连接，无需现场焊接，运输时可拆分打包，降低物流成本，现场组装仅需常规内六角扳手即可完成，单人组装时长不超过40分钟。设备的静态承重测试标准为不低于300kg，可适配不同体重的使用者使用，扶手的抗疲劳测试按照10万次侧向按压载荷设计，满足高频次使用场景下的结构强度要求。前部架体的显示模块安装位可适配27-32英寸的显示屏幕，用于同步显示VR场景内容，方便场外指导人员实时查看使用者的交互状态，也可用于多人观摩场景下的内容展示。平台底部的脚垫除了调平功能外，还内置橡胶减震垫，可吸收使用者站立动作产生的微小震动，避免设备滑动移位，同时降低震动产生的噪音，适配室内安静场景的使用需求。
