带检修平台的冲击式破碎设备结构设计

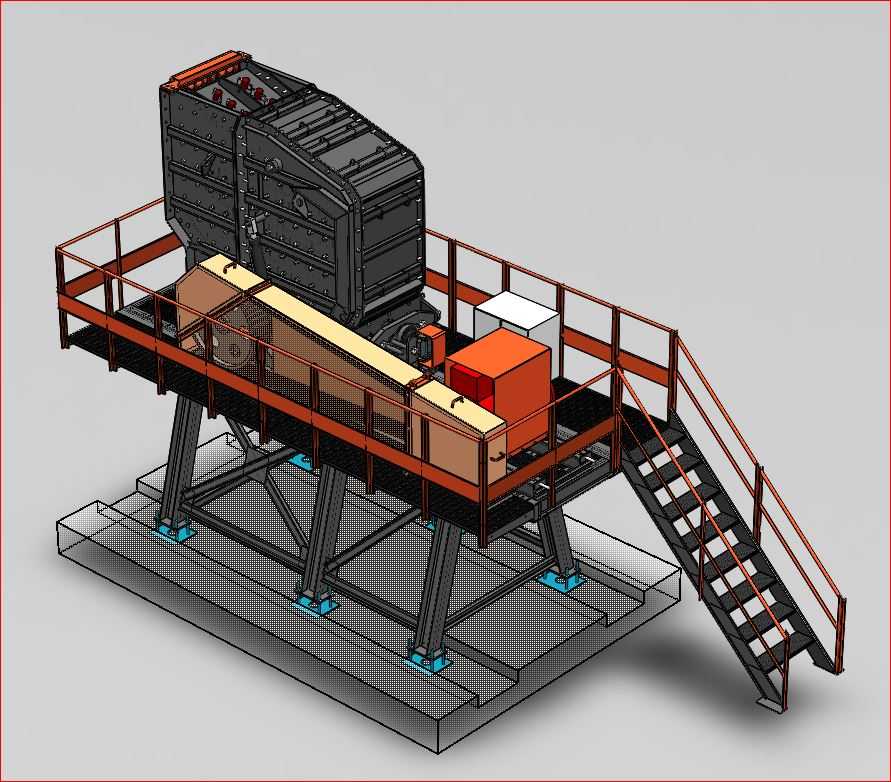

　　在矿山开采、砂石骨料生产、建筑固废资源化处理、矿石选矿预处理这些场景里，冲击式破碎设备始终是中细碎环节的核心作业单元，这套带集成操作检修平台的冲击式破碎结构，完全围绕现场连续作业的实际需求做设计落地。从现场安装边界来看，整套设备采用高架支撑布局，底部支撑腿通过预埋螺栓与混凝土基础固定，支撑腿与基础接触面设置减震垫，抵消设备高速运转时产生的振动传递，避免振动传导至周边配套设备引发结构疲劳。配套的钢制检修楼梯与平台护栏完全符合现场作业安全规范，护栏高度、踏步间距都按照现场巡检、易损件更换的操作空间预留，平台表面做防滑花纹处理，作业人员可以直接在平台上完成衬板更换、润滑点巡检、进料口调整这些日常维护操作，不需要额外搭设临时脚手架，

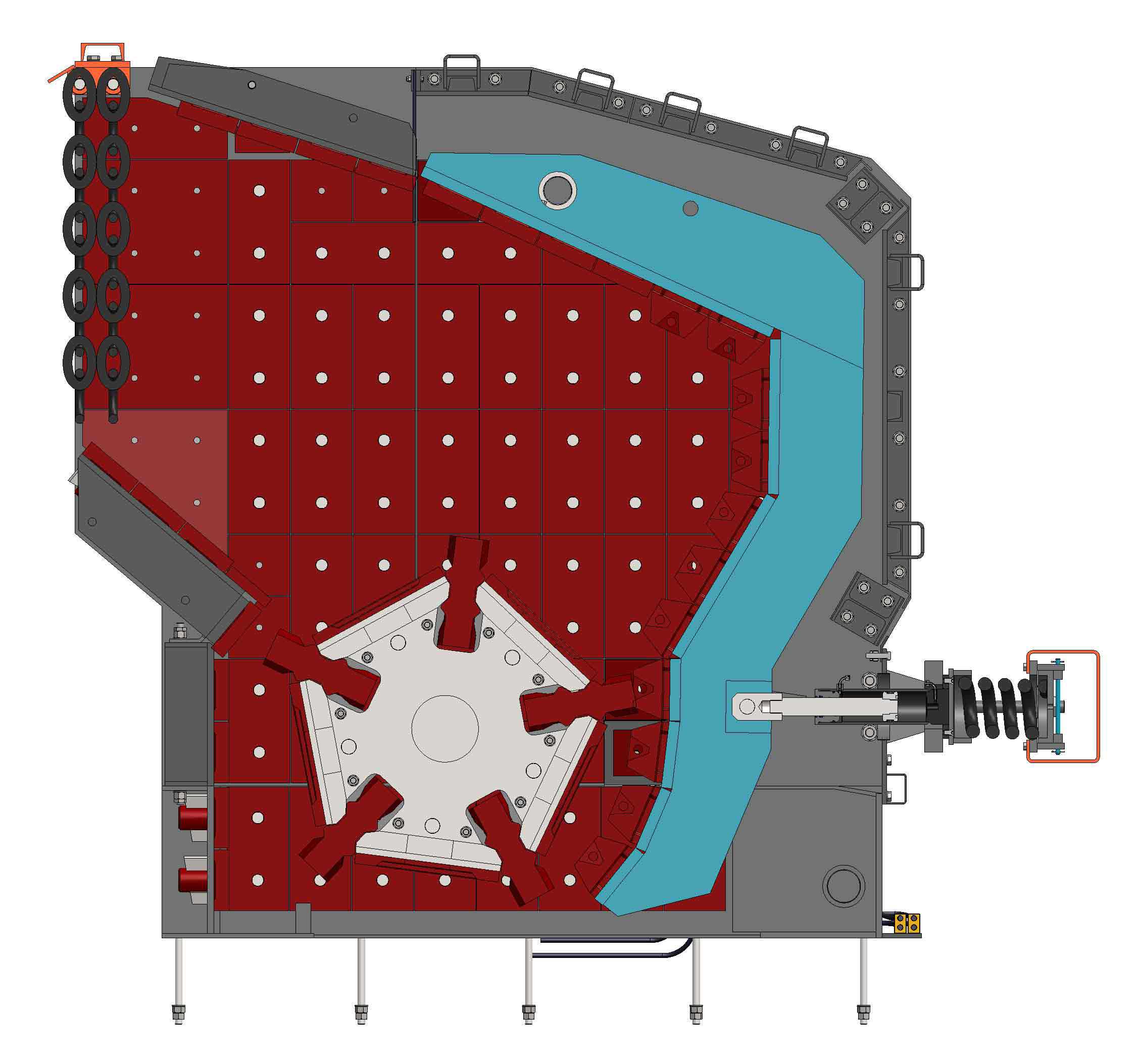

　　大幅缩短设备停机维护的时间。设备主机的腔体设计采用大进料口结构，能够适配粒径范围更宽的待破碎物料，不管是经过粗破的石灰石、花岗岩等硬岩物料，还是拆除作业产生的混凝土块、砖瓦块等建筑固废，都能顺利进入破碎腔，不会出现进料口卡料的问题。腔体内的冲击板、衬板采用模块化安装设计，磨损后可以单独拆卸更换，不需要整体拆解腔体结构，降低易损件更换的成本与作业难度。传动部分采用带护罩的布局设计，传动组件全部封闭在平台下方的防护区域内，既避免作业过程中物料飞溅损坏传动部件，也能防止现场人员误触运转部件引发安全事故，传动端的配重做了动平衡校准，设备满负荷运转时的振动幅度控制在合理区间，延长轴承等核心传动部件的使用寿命。

　　设备侧边预留了电机与电控柜的安装位，安装位的尺寸按照常规大功率工业电机的安装尺寸预留，现场安装时不需要额外切割、焊接调整机架结构，电控柜的摆放位置远离进料口落料区域，避免物料飞溅砸坏电控元件，同时方便操作人员在平台上就能观察到设备的运行状态。整套结构的受力设计经过反复校核，支撑腿的截面尺寸、平台框架的型材选型，都按照设备满负荷运转时的最大动载荷做冗余设计，即使处理高硬度硬岩物料时，机架也不会出现明显形变，保证设备长期运行的结构稳定性。进料端的导料结构做了倾角优化，物料进入腔体时能够顺着导料板均匀进入冲击作用区域，避免物料偏载导致腔体一侧衬板过度磨损，同时提升破碎效率，让物料在腔体内获得足够的冲击动能，沿着物料自身的纹理裂隙破碎，

　　产出的成品骨料粒型更优，针片状含量更低，能够满足高等级公路、商混站对骨料粒型的要求。出料端的落料区域预留了与下游输送设备对接的安装空间，高度差按照常规皮带输送机的受料段尺寸设计，现场安装时可以直接与皮带机、振动筛等下游设备衔接，不需要额外改造出料溜槽。整套结构的设计没有冗余的装饰性部件，所有结构件都服务于设备的稳定运行、便捷维护、安全作业这几个核心需求，从现场安装、日常运维、长期运行的全周期角度做结构优化，不管是用于固定式砂石生产线的搭建，还是模块化破碎站的集成，都能直接适配对应的安装场景，减少现场二次改造的工作量。
