汽车白车身臂式支撑冲压支架结构

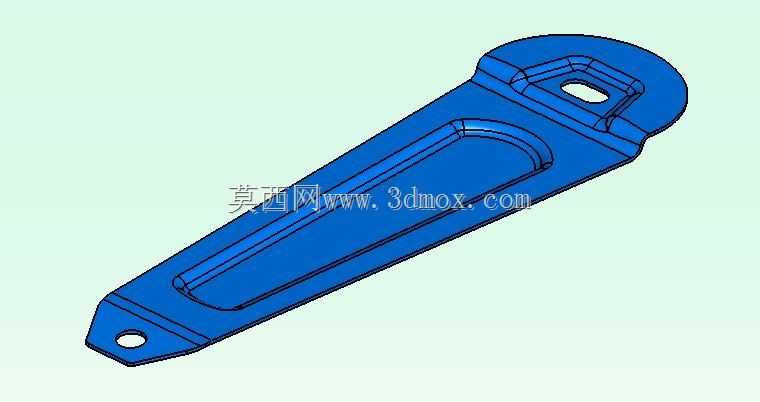

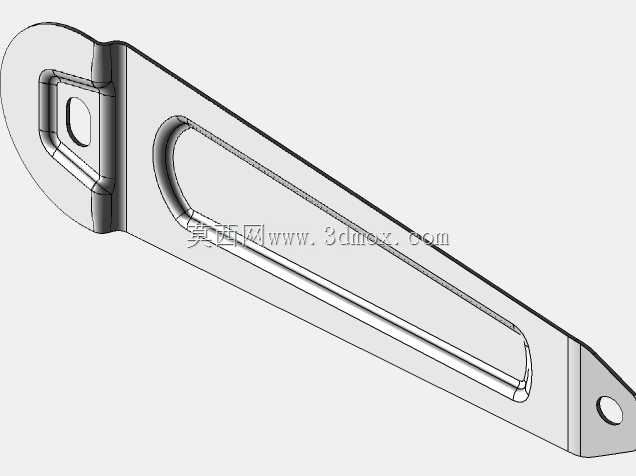

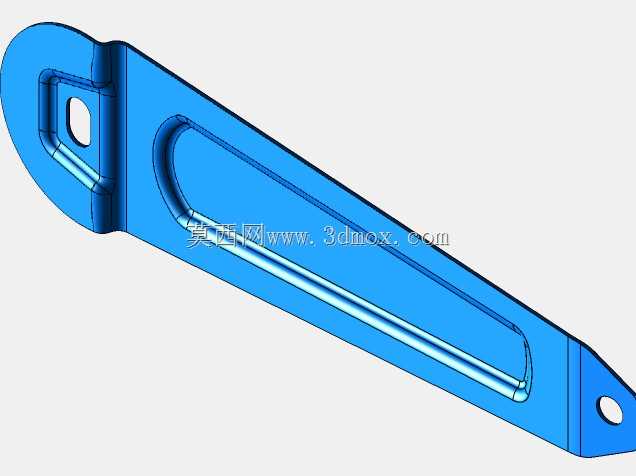

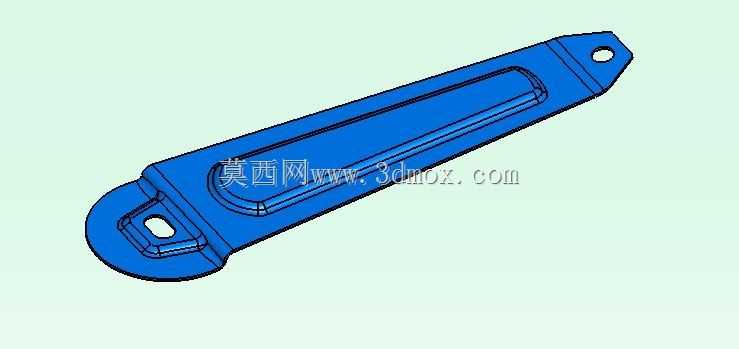

　　在白车身焊装线的日常装配场景里，这类臂式支架属于侧围与门槛连接区域的典型承载连接件，日常需要承担车门铰链侧的分散载荷、行驶过程中传递的路面振动激励，同时还要为侧围内饰板、线束卡扣提供预留的安装点位，是白车身下部结构里兼顾连接刚度与装配兼容性的小型结构件。从实际装车的边界来看，该支架整体采用长条形悬臂布局，一端为带安装孔的平直端头，用于和白车身门槛梁的冲压焊接面贴合固定，安装孔位做了翻边强化处理，避免螺栓拧紧时板材出现压溃变形，同时翻边结构也能在焊接工序中起到定位销的导向作用，减少焊装夹具的定位复杂度；另一端为带异形安装槽的圆弧端头，用于和侧围内板的凸台结构卡接定位，端头的异形方孔既可以作为焊装时的工艺过孔，也能为后续总装工序的线束固定提供卡扣安装位，减少额外开孔的工序成本。

　　设计层面上，整个零件采用等厚钣金冲压成型，沿悬臂长度方向布置了一条贯通式的加强筋，筋条的深度随悬臂的受力梯度变化，靠近固定端的筋条深度更大，用来抵消悬臂受力时的最大弯矩，靠近自由端的筋条逐渐收窄，避免和周边的侧围内板、密封胶条产生装配干涉。零件的所有折弯圆角都按照钣金冲压的最小弯曲半径设置，避免折弯处出现应力集中导致的开裂问题，同时所有外露边缘都做了小角度的翻边处理，既可以提升零件整体的抗扭刚度，也能避免装配过程中锋利的板材边缘划伤操作人员或者割破线束护套。

　　从实际使用的工况角度出发，该支架在白车身完成焊接后，会随整车经历电泳、中涂、面涂的全流程涂装工序，因此零件表面没有设计封闭的腔体结构，所有凹槽区域都留了足够的电泳液流道，避免出现积液导致的涂装不良问题。在装配兼容性上，支架的固定端安装孔位公差按照白车身焊接的±0.2mm精度要求设计，能够适配不同批次冲压件的尺寸波动，自由端的异形安装槽预留了0.5mm的装配间隙，可以抵消焊装过程中侧围内板的焊接变形量，保证总装时相关附件能够顺利安装。

　　在受力特性上，该支架除了承担静态的连接载荷外，还要应对车辆行驶过程中来自悬架的振动传递，因此在结构设计时特意将加强筋的走向和振动传递的主方向保持一致，通过筋条的结构阻尼吸收部分振动能量，减少支架和周边连接件之间的摩擦异响问题。同时零件的整体重量控制在同类型铸铁支架的三分之一左右，符合白车身轻量化的设计要求，在保证连接刚度满足整车15年使用寿命的前提下，尽可能降低零件的材料消耗。

　　从冲压工艺的实现角度来看，整个零件的成型工序分为落料、冲孔、折弯、压筋、翻边五道工序，没有复杂的侧向成型结构，能够在普通的连续冲压模上完成批量生产，单件的冲压节拍可以控制在每分钟15件以上，具备较好的量产经济性。零件的板材选用常用的汽车冲压用冷轧钢板，材料的延伸率和屈服强度都满足车身结构件的通用要求，不需要采用特殊的高强度钢材，进一步控制了零件的采购成本。在焊装工序中，该支架和周边零件的连接采用三个点焊焊点加一个螺栓固定的组合方式，焊点的位置都布置在支架的贴合面边缘，不会和加强筋结构产生干涉，焊枪的操作空间预留充足，不需要使用特殊形状的焊枪电极，能够适配现有焊装线的通用工装设备，减少生产线的改造投入。
