汽车白车身前臂导向钣金支架结构

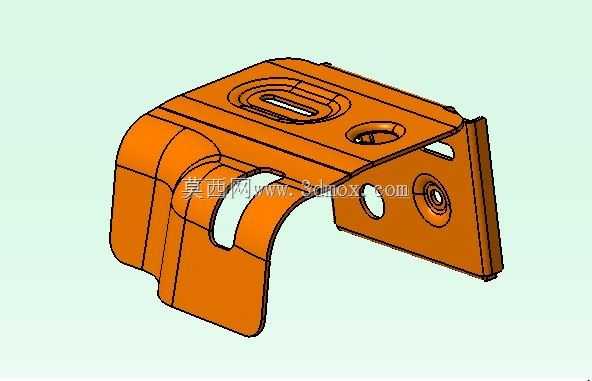

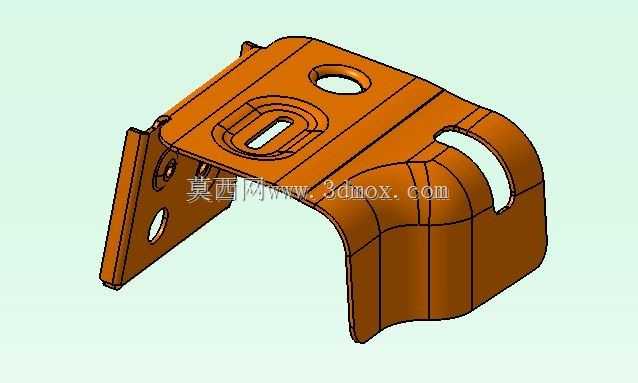

　　这款前臂导向支架是白车身焊装与总装工序里的核心定位承载件，日常在整车装配线上，主要承担前舱区域管线、附属构件的安装导向与载荷传递作用，属于车身侧围与前舱连接段的关键小总成零件。从结构设计逻辑来看，整体采用多弯边一体冲压成型思路，没有额外的焊接拼接段，能在控制零件重量的前提下最大化提升结构刚性，避免整车运行过程中因振动出现支架开裂、定位偏移的问题。零件主体的弧形包覆结构，是为了适配前舱对应位置的钣金型面，安装后能与周边白车身曲面完全贴合，不会出现装配间隙不均、干涉周边构件运动的问题；侧边伸出的带孔安装耳，是主要的螺栓固定点位，孔位公差控制在±0.1mm范围内，能保证支架安装后位置精度满足导向功能要求，

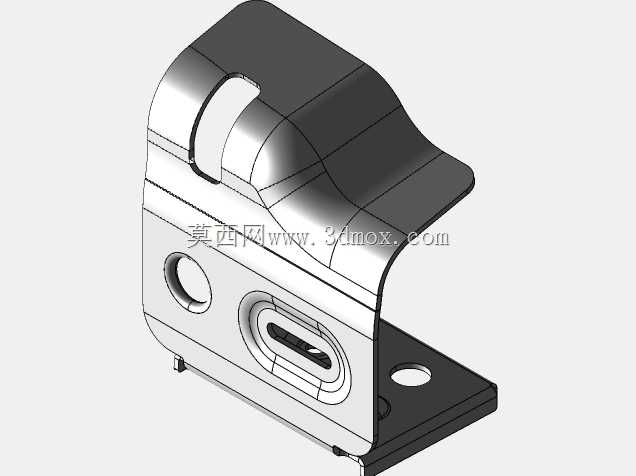

　　不会因为安装偏差导致后续装配的构件出现卡滞、走位问题。顶面设置的圆形通孔与长圆孔，分别承担不同的功能：圆形孔是主定位销孔，装配时先通过该孔与车身上的定位销配合完成初定位，长圆孔则是公差补偿孔，能抵消冲压件自身的成型公差、白车身焊接带来的累计公差，降低装配时的孔位对正难度，提升产线装配效率。侧面的异形镂空槽，一方面是为了给穿过该区域的线束、管路留出走位空间，起到导向限位作用，避免管线在车辆行驶过程中与周边钣金发生摩擦破损，另一方面也能减少零件自身的材料用量，实现轻量化设计，同时镂空结构还能释放冲压成型过程中的内应力，减少零件成型后的回弹变形量，提升尺寸稳定性。从安装边界来看，支架整体的包络尺寸适配前舱对应安装位的空间余量，

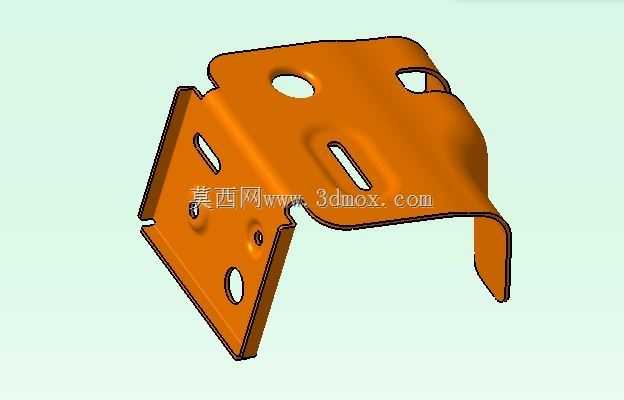

　　所有弯边的折弯半径都按照钣金冲压工艺要求设置，避免折弯处出现应力集中导致的开裂问题，零件边缘都做了压毛边处理，不会在装配过程中划伤操作人员、割破管线保护层。在实际整车运行场景中，该支架需要承受来自附属安装构件的振动载荷，以及车辆加减速、过颠簸路面时的惯性冲击，因此结构设计时在弯折位置都做了加强筋结构，就是图中顶面的下沉式凸台结构，该结构不需要额外增加材料厚度，就能大幅提升弯折位置的结构强度，避免长期受载出现变形。设计过程中还充分考虑了冲压工艺的可行性，所有成型特征的拔模角度都满足冲压脱模要求，没有反向倒扣结构，能通过单工序级进模完成冲压生产，不需要额外的侧冲、侧切工序，能有效降低零件的生产制造成本，提升量产时的加工效率。

　　零件的表面处理按照车身钣金件的通用要求设计，安装后与白车身一同经过电泳、喷漆工序，能保证足够的防腐蚀能力，满足整车全生命周期的使用要求，不会因为长期暴露在车底、舱内的潮湿环境中出现锈蚀失效的问题。在三维建模过程中，这类钣金支架需要严格按照整车的安装坐标进行点位对齐，所有孔位的位置度、折弯面的平面度都要和车身数模保持一致，同时要预留出足够的装配工具操作空间，保证螺栓打紧时工具不会和支架自身结构、周边构件发生干涉，还要校核支架在极限受载情况下的变形量，确保变形量在允许范围内，不会影响导向功能的正常实现。
