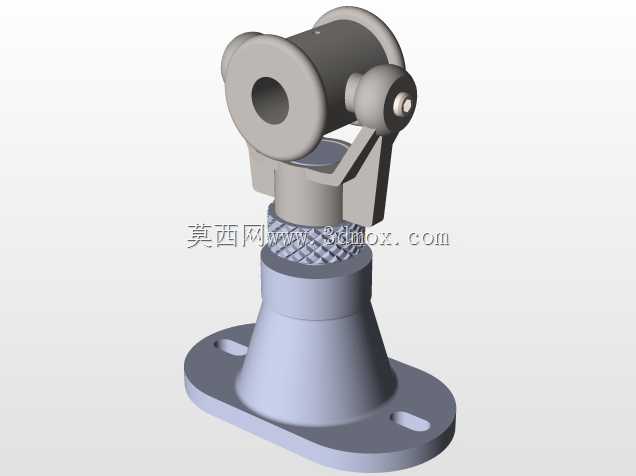

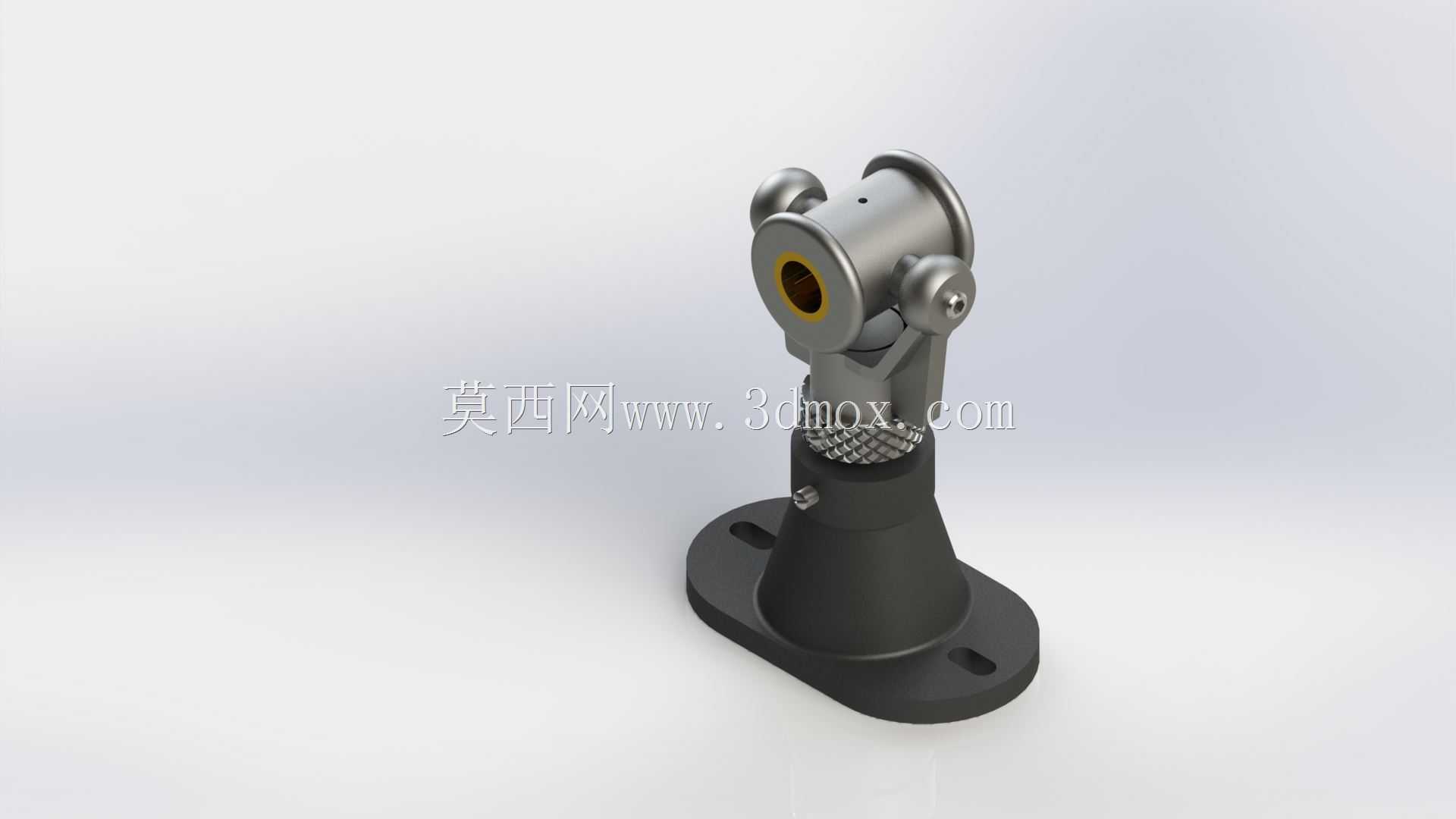

在各类需要实现角度调整、旋转支撑的工业设备场景中,这类铰接式旋转支座的应用覆盖范围极广,从自动化生产线的工件定位工装、检测设备的探头调节支架,到小型专用设备的执行件安装座,都能见到这类结构的身影。不同于普通固定式轴承座仅能提供单方向的旋转支撑,这款结构将旋转铰接功能与立式安装底座整合为一体,可同时实现绕铰接轴的周向转动,以及支座上部组件相对于底座的角度偏转,适配多维度的姿态调整需求。

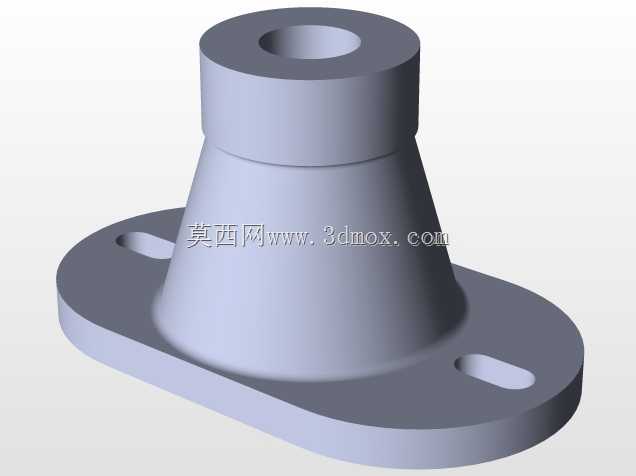

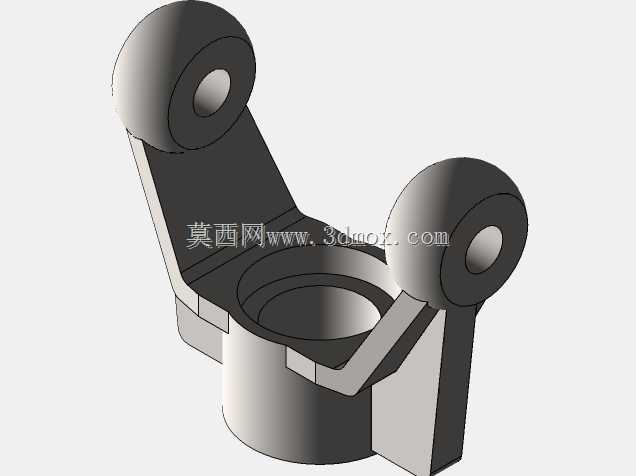

从实际功能层面拆解,下部的法兰底座采用带两个安装沉孔的椭圆式法兰结构,安装时可通过螺栓穿过沉孔将整个支座固定在设备安装面,沉孔设计可让螺栓头部完全没入法兰表面,避免突出结构干涉上部组件的转动行程,底座向上延伸的锥台支撑段做了变径加厚处理,在保证整体支撑高度的同时,锥面结构可分散上部载荷的应力集中,避免长期受载出现根部断裂的问题。上部的铰接主体部分,一侧设置带铜衬套的轴孔,铜衬套的嵌入可降低铰接轴转动时的磨损,无需整体更换支座即可通过更换衬套恢复转动精度,轴孔旁侧的紧定螺钉结构可在转动角度调整到位后锁止铰接轴,防止负载状态下出现角度偏移;铰接处的侧面设置了带防滑纹理的调节旋钮,旋钮表面的滚花纹理可在徒手调节时增大摩擦力,无需额外工具即可完成角度预紧,适合需要频繁调整姿态的工位使用。
设计过程中首先要明确安装边界的约束条件,法兰底座的两个安装孔中心距需匹配常用设备的安装孔位标准,底座底面的平面度公差需控制在0.05mm以内,保证安装后不会出现支座倾斜的问题;上部铰接轴孔的中心高度需根据实际使用场景的支撑高度需求设定,轴孔的内径公差选择H7级,与配套铰接轴的g6公差形成间隙配合,既保证转动顺畅无卡滞,又不会因间隙过大出现支撑晃动。铰接部位的转动副做了防尘间隙设计,配合面之间预留0.1mm的均匀间隙,可避免车间内的金属碎屑、粉尘进入配合面造成磨损卡滞,同时在铰接缝隙处预留了润滑脂注入通道,日常维护时可直接通过注油孔加注润滑脂,无需拆解结构即可完成保养。
这类结构在选型时需要重点关注两个参数边界,一是法兰底座的安装孔位尺寸是否适配现有设备的安装面,避免出现孔位错位无法安装的问题;二是上部轴孔的承载能力,需根据所支撑部件的重量、转动时的冲击载荷核算轴孔与铰接轴的接触应力,铜衬套的选择要匹配实际工况的转速与负载,低速重载场景可选择锡青铜材质衬套,高速轻载场景可选择带自润滑功能的石墨铜套。不同于分体式的轴承座加支架的组合结构,这款集成式旋转支座将安装底座、铰接支撑、角度锁止功能整合在单一组件上,可大幅减少设备装配时的零件数量,降低装配调试的工作量,同时集成式结构的整体刚性更好,避免分体连接带来的累积误差,在对支撑定位精度有一定要求的调节工位上,这类结构的稳定性优势更为明显。在实际建模过程中,需要重点处理铰接部位的配合间隙,避免建模时出现配合面干涉,同时要注意法兰沉孔的深度要匹配所选螺栓的头部高度,保证螺栓安装后不会突出法兰底面影响安装贴合度,锥台支撑段与上部铰接主体的连接部位要做圆角过渡,减少应力集中,提升结构的抗疲劳载荷能力。
