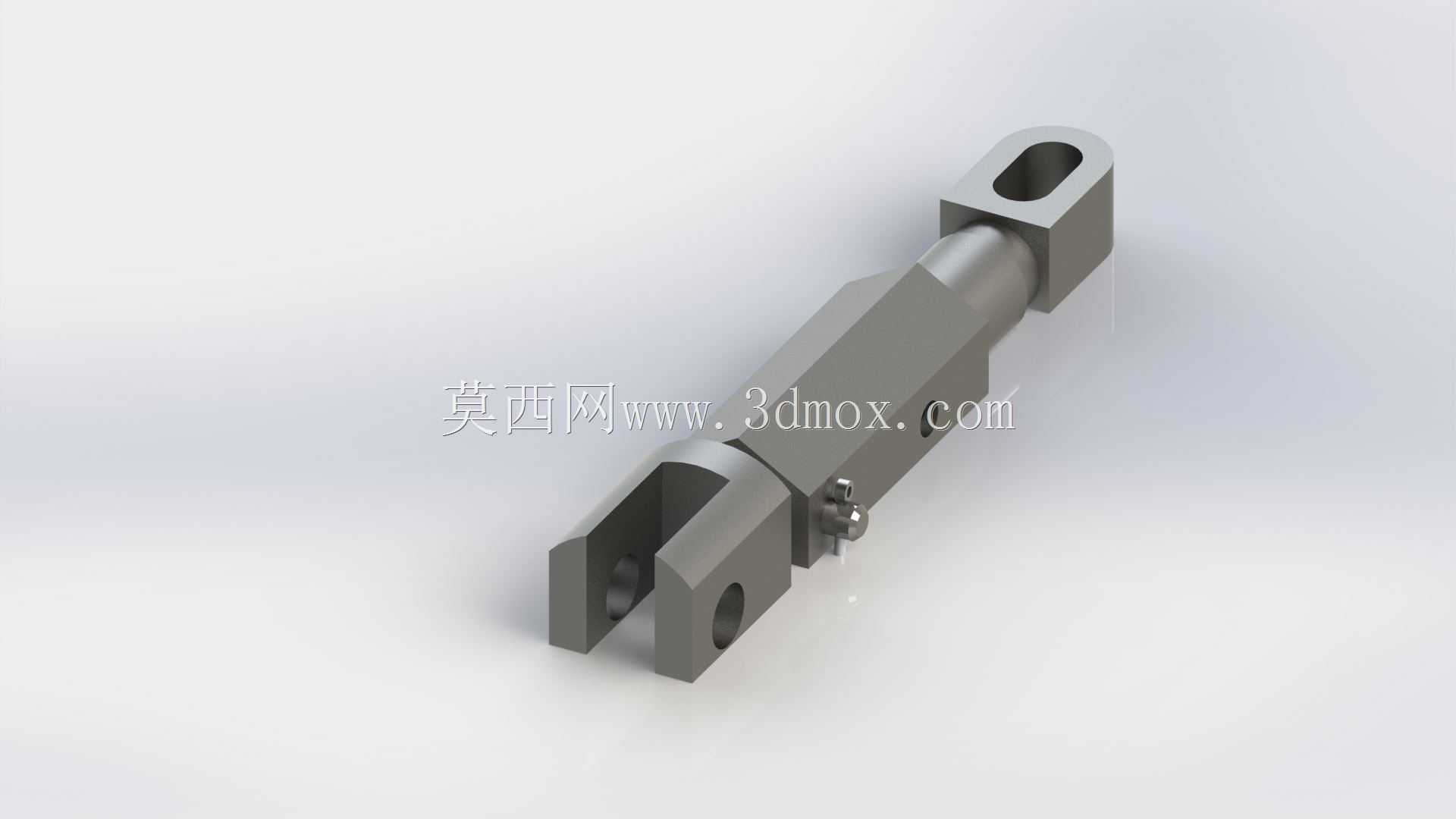

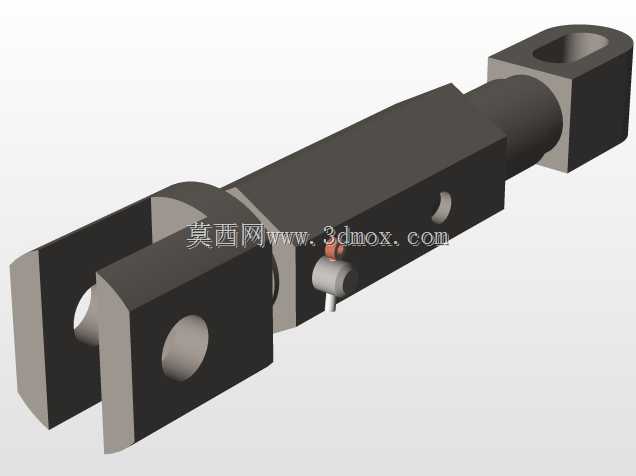

带叉耳铰接端的可调式张力拉杆结构

　　这类带双叉耳与单耳铰接端的拉杆，在各类需要传递直线拉力、维持构件张紧度的机械场景中应用十分广泛，从输送设备的张紧机构、工装夹具的锁紧联动结构，到小型工程机械的操作连杆、自动化产线的限位牵拉组件，都能见到这类结构的身影。不同于一体式固定长度的拉杆，这款结构在杆身中段设置了螺纹调节副，搭配锁紧螺母，能够在安装时根据实际装配间距微调整体长度，补偿构件加工误差、安装累计偏差带来的尺寸差，避免装配时出现强制牵拉导致的构件内应力，也能在长期使用出现磨损间隙后，重新调整张紧度，维持整套机构的传动精度。从结构细节来看，两端的铰接孔都做了同轴度公差约束，双叉耳端的开槽宽度与单耳端的厚度匹配对应铰接支座的尺寸，安装时配合销轴使用，

　　能够允许两端构件在垂直于销轴的平面内有小幅摆动，抵消机构运行过程中产生的位置偏移，避免拉杆承受额外的弯曲载荷，保证拉力始终沿杆身轴线传递，减少非正常受力带来的变形风险。杆身主体采用棱柱段与圆柱段结合的设计，棱柱段方便使用扳手夹持，在调整长度时能够轻松施加扭矩，不会出现杆身跟转的问题；圆柱段则作为主要的受拉段，均匀的截面能够保证应力分布均匀，避免应力集中导致的断裂失效。在实际选型应用时，首先需要确认两端铰接孔的中心距调节范围是否适配安装空间的边界尺寸，这款拉杆的最短安装距对应调节螺纹完全旋合的状态，最长安装距对应螺纹旋合长度满足螺纹连接强度要求的极限位置，安装时不能超出调节范围，否则会导致螺纹啮合牙数不足，受拉时出现滑牙失效。

　　其次要确认两端铰接孔的直径与所用销轴的直径匹配，孔与销轴的配合间隙需要控制在合理范围，间隙过大会导致传动时出现冲击异响，加速铰接部位的磨损，间隙过小则会导致装配困难，铰接转动卡滞。另外，双叉耳端的开槽宽度需要适配对应连接耳板的厚度，保证安装后耳板与叉耳侧面无卡滞，摆动灵活，同时叉耳的外侧与支座侧壁要预留足够的摆动间隙，避免机构运行时拉杆与周边构件发生运动干涉。从设计逻辑上看，这款拉杆没有采用复杂的异形结构，所有特征都围绕受拉、铰接、长度调节三个核心功能展开，没有冗余的设计元素：两端的铰接耳做了合理的倒角处理，既去除了加工毛刺，也能在安装时起到导向作用，方便销轴穿入；中段的锁紧螺母采用标准六角螺母，通用性强，后期维护更换无需定制配件；

　　杆身的截面尺寸经过受力核算，能够满足额定拉力下的强度要求，不会出现过度设计导致的材料浪费，也不会因截面过小导致安全系数不足。在实际装配过程中，调整长度时需要先松开锁紧螺母，转动杆身调整到所需长度后，要将两端的锁紧螺母分别向两端的连接头拧紧，起到防松作用，避免设备运行过程中螺纹副受振动出现松动，导致拉杆长度变化、张紧力失效。铰接部位安装时需要在销轴表面涂抹适量润滑脂，减少转动过程中的磨损，延长铰接结构的使用寿命，同时要在销轴端部加装开口销或者轴用挡圈，防止销轴在运行过程中脱出，引发机构故障。这类拉杆在张力控制场景中，能够稳定传递设定的张紧力，比如在皮带输送机构中，用这类拉杆连接张紧辊的轴承座与机架，通过调整拉杆长度就能改变皮带的张紧程度，避免皮带打滑、跑偏；在连杆操作机构中，这类拉杆作为力传递构件，能够将操作端的动作精准传递到执行端，同时通过铰接结构适配操作过程中的角度变化，不会出现卡滞。需要注意的是，这类拉杆仅用于传递轴向拉力，不能作为承压构件使用，也不能承受过大的径向载荷，否则会导致杆身弯曲、铰接部位变形，影响整套机构的正常运行。
