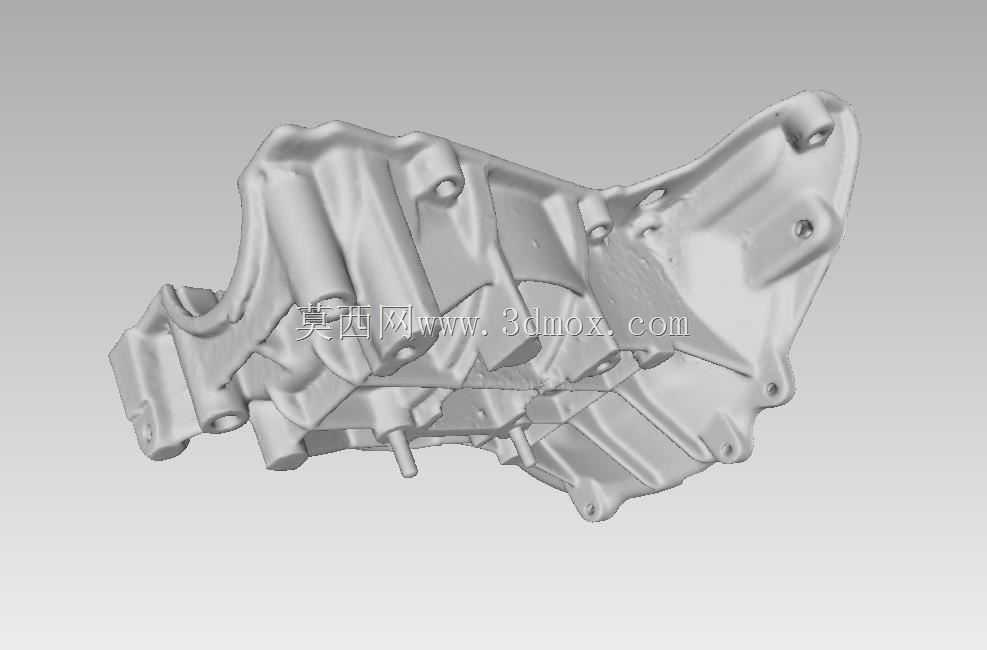

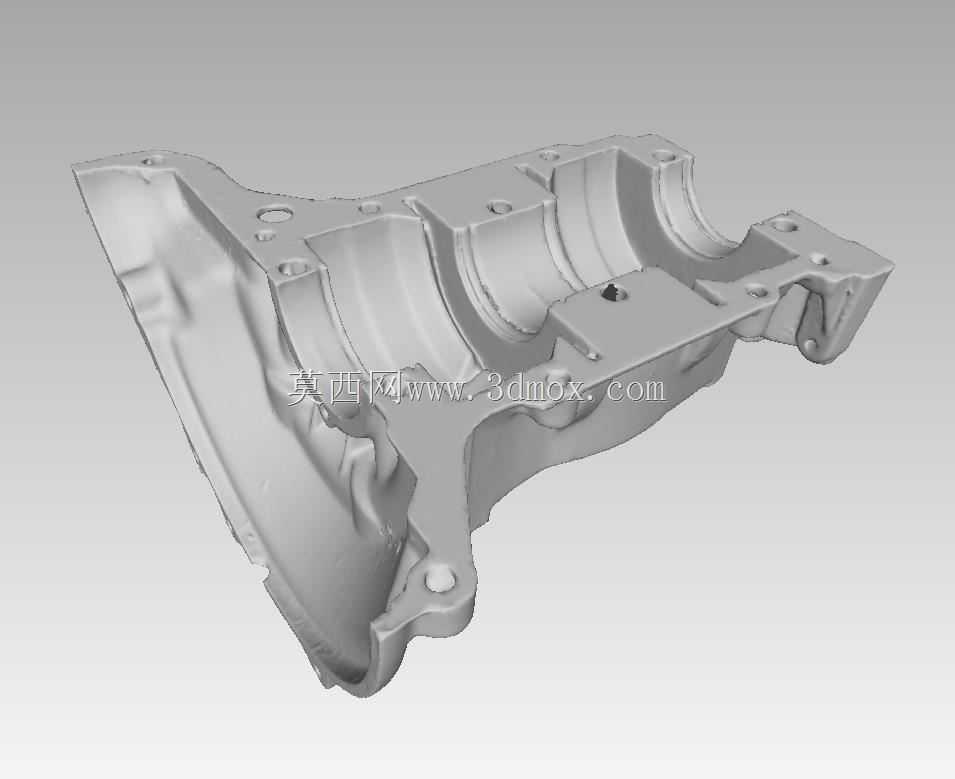

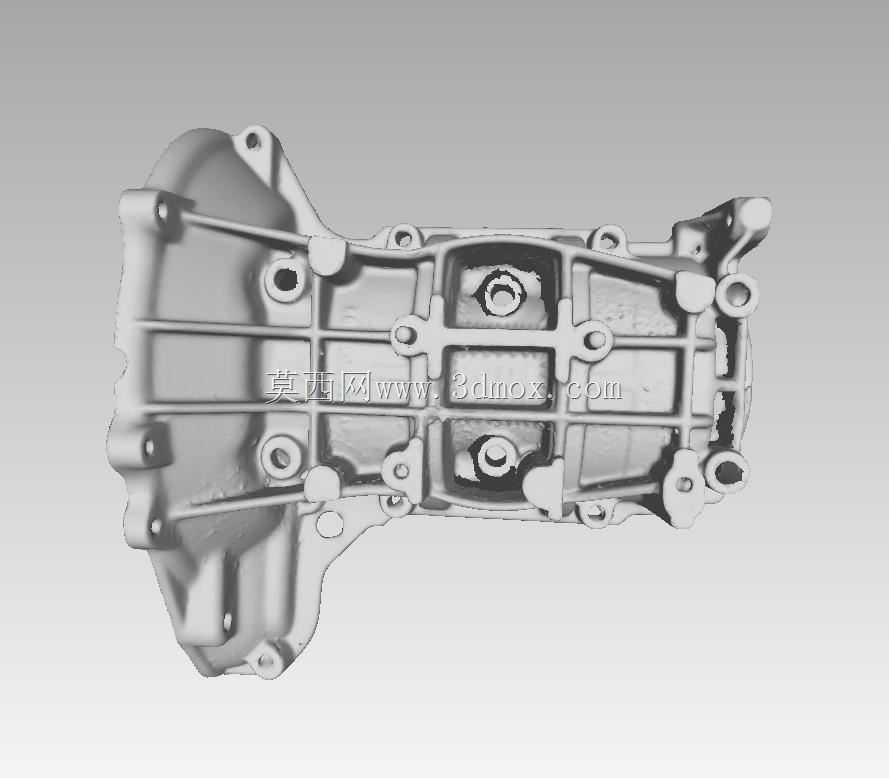

特拉贝特P601下发动机壳体结构

　　这款两冲程小排量车型的下发动机壳体，是动力总成核心承载构件，日常维修复刻、老车复原场景中，这类逆向扫描得到的结构件能帮从业者省去大量拆件测绘的时间，尤其针对停产多年的经典车型，没有原厂图纸支撑的情况下，高精度扫描得到的壳体结构可以直接用于备件加工、改装适配、教学演示等多个场景。从实际装车用途来看，这个下壳体需要承托曲轴连杆机构的下半部分，同时集成了曲轴安装座、润滑油道预留位、壳体连接螺栓孔、周边附件安装凸台等结构，和上发动机壳体扣合之后形成完整的曲柄腔，既要保证两冲程发动机扫气通道的密闭性，也要承受曲轴运转时的往复冲击载荷，还要为离合器、启动机构等周边部件提供安装定位基准。从结构特性来看，这款壳体采用薄壁压铸铝合金的原生设计，

　　扫描还原的结构完整保留了原厂的壁厚变化趋势：在曲轴主轴承座位置做了局部加厚，筋条从轴承座位置呈放射状延伸到壳体边缘的连接法兰处，既可以控制整体重量，也能避免应力集中导致的壳体开裂；壳体边缘的螺栓孔位置都做了局部凸台加厚，避免螺栓锁紧时压溃薄壁区域，同时每个连接孔的位置度都和原厂件保持一致，能保证和上壳体、周边附件的安装适配性，不需要二次修配就能完成装配。从逆向设计的思路来看，这类硬件扫描得到的壳体结构，完整保留了原厂件的实际成型特征，包括压铸过程留下的拔模斜度、安装面的加工余量区域、加强筋的圆角过渡，和正向设计的数模不同，扫描件更贴近实际装车零件的真实状态，做备件加工的时候可以直接参考壁厚数据设置压铸工艺参数，

　　也可以在这个数模基础上做改装强化，比如针对高负荷改装场景加厚轴承座位置的壁厚、增加额外的加强筋结构，不需要从零开始搭建基础曲面。在安装边界方面，这个下壳体的上端面是和上发动机壳体连接的密封面，平面度要求控制在0.1mm以内，端面的密封胶槽位置完整还原，能保证装配后的密封效果，避免两冲程发动机出现漏气、漏润滑油的问题；曲轴安装孔的同轴度、各个轴承位的尺寸公差都和原厂件保持一致，装配的时候不需要额外镗孔就能适配标准尺寸的曲轴轴承；壳体侧面的附件安装孔位位置准确，能直接适配原厂的启动电机、机油泵、管路支架等附件，和变速箱连接的定位销孔、螺栓孔位置也完全匹配原车的安装点位，替换装车的时候可以直接对位安装，不需要对周边部件做修改。

　　在老车修复的场景中，这类壳体的扫描数模还可以用于3D打印砂型做小批量铸造，解决停产车型备件稀缺的问题，也可以用于职业院校的两冲程发动机结构教学，让学员直观了解小型两冲程发动机曲轴箱的结构设计逻辑，理解薄壁承压铸件的筋条布置思路、安装点位的设计原则；针对改装场景，从业者还可以在这个数模基础上修改润滑油道的走向，适配压力润滑的改装需求，或者增加传感器安装位，用来监测曲轴箱的压力、温度等运行参数，比从零开始建模能节省至少七成的结构设计时间，也能避免自行测绘出现的位置度偏差，导致最终加工出来的零件无法装车。
