萨克森宁特拉贝特P601 7.8排量气缸盖结构

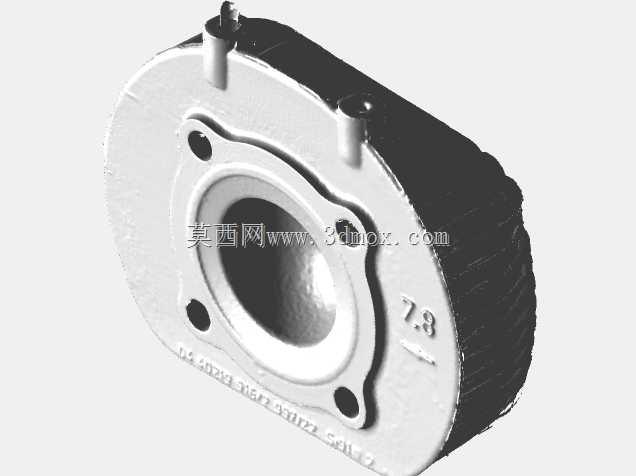

　　在小型二冲程内燃机的维修复刻、经典老车动力系统复原场景中，气缸盖作为直接决定燃烧室密封性能、散热效率与压缩比的核心部件，其结构还原精度直接影响整机运行稳定性。这款适配Sachsenring Trabant P601车型的7.8排量气缸盖，采用三维扫描逆向方式获取基础结构数据，扫描过程中针对外侧密集排布的散热鳍片结构做了重点数据补全，因散热片本身壁厚较薄、片间间隙狭小，扫描时存在局部数据孔洞与微小结构偏差，整体轮廓与实际装车件的匹配度可满足结构分析、复刻加工的使用需求。从实际装车功能来看，该气缸盖承担着密封气缸上平面、与活塞顶面及气缸壁共同围出燃烧室空间的核心作用，同时集成了散热结构与安装定位接口，是二冲程发动机完成配气、压缩、

　　做功过程中不可或缺的固定构件。从结构设计逻辑来看，该气缸盖主体采用近似椭圆的盘式布局，中心区域为内凹的半球形燃烧室凹坑，这种凹坑构型能够适配二冲程发动机的扫气气流走向，让混合气在燃烧室内形成更合理的涡流，提升燃烧效率；燃烧室周边均匀分布四个螺栓安装通孔，孔位的位置度直接决定缸盖与缸体连接后的密封压力分布，安装时需按照对角顺序逐步拧紧螺栓，避免缸盖平面因受力不均出现翘曲变形，导致燃烧室漏气、压缩比不足的问题。缸盖外侧沿周向排布的平行散热鳍片，是风冷二冲程发动机的典型散热结构，鳍片通过增加与空气的接触面积，将燃烧室传递来的热量直接散发到周边空气中，无需额外配置水冷管路与散热循环系统，适配小型乘用车辆的轻量化动力布局需求；鳍片的厚度、

　　片间距经过原始设计的匹配验证，既保证足够的散热面积，也避免鳍片过密导致行驶中气流无法顺利穿过片间间隙，造成散热效率下降。在安装边界层面，该气缸盖的下端面为精加工密封平面，与气缸体上平面贴合时需配套对应厚度的气缸垫，通过调整缸垫厚度可微调发动机实际压缩比，适配不同使用场景下的燃油标号需求；缸盖上端的两个凸台结构为火花塞安装位与辅助附件固定位，安装接口的尺寸与原车配件完全匹配，可直接替换老化损坏的原厂缸盖部件。针对逆向扫描存在的局部结构缺陷，在后续用于加工复刻时，可针对散热片的缺损位置做平滑补面处理，保证鳍片表面的空气流通顺畅，同时对四个安装螺栓孔的位置做同轴度校验，确保安装时螺栓可顺利穿入缸体对应的螺纹孔，不会出现安装错位。

　　在经典老车修复场景中，这类原厂配件已逐步停产断供，通过逆向获取的缸盖三维结构，可采用铸造后精加工的方式制作替换配件，还原车辆原厂动力性能；在教学实训场景中，该结构可作为风冷二冲程发动机气缸盖的典型案例，用于讲解燃烧室构型、散热结构设计、缸盖密封逻辑等相关知识点，帮助学习者理解小型内燃机的核心部件设计思路。需要注意的是，该扫描模型未做严格的比例缩放校准，在用于正式加工前需对照原车实物尺寸做关键尺寸校验，重点核对燃烧室容积、安装孔中心距、密封平面平面度等核心参数，避免加工后的配件无法正常装车使用。
