东德经典二冲程轿车发动机活塞结构

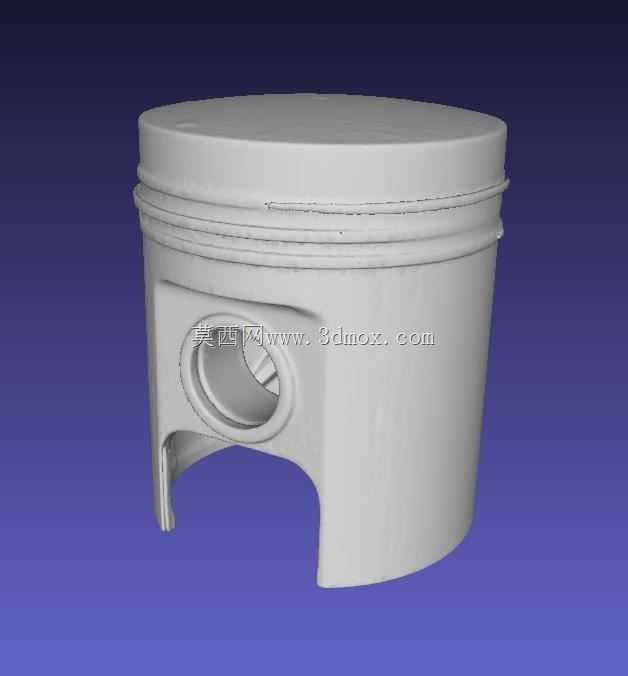

　　这款活塞对应老式二冲程乘用车动力单元的核心往复部件，适配小排量风冷动力的工作特性，在整机运行中承担着密闭燃烧室、传递燃烧推力、配合气口完成扫气流程的核心作用，是二冲程发动机里工况最严苛的运动件之一。从结构设计来看，活塞头部预留了三道环槽，用来安装气环与油环，环槽的轴向间隙、径向深度都严格匹配二冲程机型的热膨胀特性，避免高负荷工况下活塞环卡滞或者密封失效；头部顶面做了适配燃烧室形状的平顶设计，没有多余的凸凹结构，能在压缩行程终了形成均匀的挤流，帮助二冲程机的油气混合更充分，同时减少顶面的积碳附着区域。活塞销座部分采用了偏置设计，销孔内部加工有高精度的配合面，用来安装浮动式活塞销，销座两侧的加强筋从销孔位置一直延伸到活塞裙部上端，

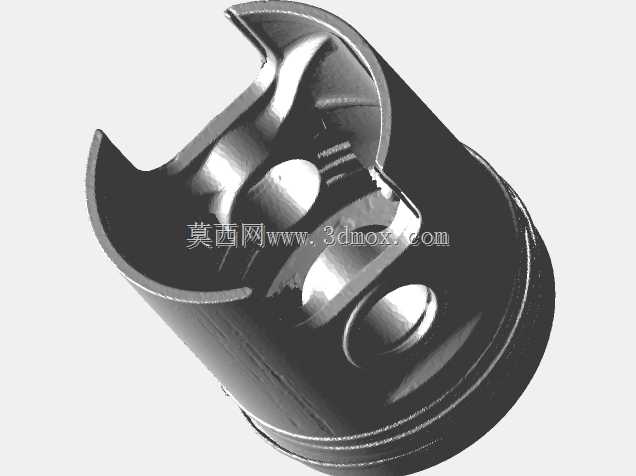

　　能把燃烧爆发的压力均匀传递到裙部，避免销座位置出现应力集中导致的开裂；裙部没有采用全圆周封闭结构，而是在对应曲轴箱扫气口的位置做了大尺寸的缺口设计，这是二冲程活塞和四冲程活塞最直观的结构差异——当活塞运行到下止点附近时，裙部的缺口刚好对齐气缸壁上的扫气口，让曲轴箱内被预压缩的新鲜油气能够顺利冲入燃烧室，完成扫气和充气的过程，缺口的边缘都做了圆弧过渡处理，避免应力集中，同时缺口的轮廓完全匹配气缸气口的开闭时序，不会出现气口提前打开或者滞后关闭的配气偏差。从安装边界来看，活塞的外径尺寸严格匹配对应气缸的内径，配合间隙按照风冷二冲程机的热膨胀量预留，裙部的型线采用了中凸变椭圆设计，冷态下裙部与气缸壁的接触压力分布均匀，

　　热态下活塞膨胀后不会出现拉缸或者卡滞的问题；活塞的总长度、压缩高度都和对应机型的连杆小头尺寸、曲轴行程、气缸盖燃烧室深度完全匹配，安装后活塞到达上止点时，顶面和气缸盖底面的余隙高度符合设计要求，不会出现碰撞气门或者压缩比偏差过大的问题。在实际应用场景里，这类活塞长期工作在高温、高压、高速往复运动的工况下，工作时顶面直接接触燃烧室内的高温燃气，瞬时温度可以达到数百摄氏度，往复运动的惯性力随着转速提升快速增大，所以结构设计上在保证强度的前提下尽可能做了轻量化处理，裙部的缺口设计除了满足扫气需求，也有效降低了活塞的整体质量，减小了曲轴连杆机构的往复惯性负荷，让发动机的转速响应更轻快。和四冲程发动机活塞相比，

　　二冲程活塞的环槽里没有安装油环的回油孔结构，因为二冲程机的润滑是采用燃油混合润滑油的方式，不需要专门的机油回路刮除缸壁机油，同时活塞环的开口位置需要对准活塞上的定位销，避免活塞环在环槽内转动，导致开口卡到气缸壁的气口位置造成环断裂。在逆向建模或者复刻这类老式车型配件的时候，需要重点关注活塞裙部的型线变化、销孔的偏置量、环槽的尺寸精度、扫气缺口的轮廓位置，这些参数直接决定了活塞安装后能不能正常运行，会不会出现密封不良、扫气效率低、异响卡滞等问题；尤其是活塞销孔的同轴度、裙部和环槽的位置度公差，需要严格控制在机械设计的公差范围内，不然装配后会出现活塞偏磨、活塞环偏磨的问题，大幅缩短配件的使用寿命。这类老式车型的活塞现在已经没有大规模量产的配套配件，三维扫描得到的模型数据可以用来做配件复刻、维修替换，也可以作为二冲程发动机结构教学的演示模型，帮助学习者理解二冲程动力和四冲程动力在核心部件结构上的差异，理解扫气流程的实现方式，以及活塞结构如何配合整机的配气逻辑、润滑方式、冷却方式做针对性的设计调整。
