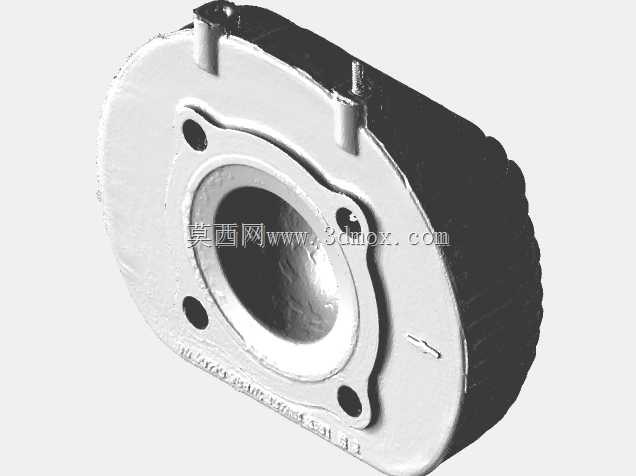

东德老式二冲程乘用车气缸盖扫描逆向件

　　这款气缸盖适配老式小排量二冲程乘用车辆，是基于实物三维扫描获取的逆向结构数据，对应风冷式单缸动力单元的核心密封配气部件，在整机动力系统中承担着密封气缸上平面、构成燃烧室顶面、组织冷却气流散热的核心作用。风冷二冲程机型的气缸盖没有复杂的水冷腔道结构，所有散热负荷都依靠本体外伸的散热鳍片承担，这也是扫描过程中最容易出现数据缺损的部位——鳍片厚度薄、排布间隙小，实物长期使用后鳍片缝隙积碳、积尘附着，加上扫描时光线遮挡，很容易在网格数据上留下孔洞与局部缺损，这类缺损在逆向重构时需要结合同机型原厂设计参数做合理补全，不能直接照搬扫描网格做结构设计，否则会直接影响散热效率与结构强度。

　　从安装边界来看，这款气缸盖的下平面为气缸密封结合面，围绕燃烧室中心布置了四个螺栓过孔，孔位的位置度公差直接决定缸盖与缸体的装配密封性，安装时螺栓需要按对角顺序分次拧紧，避免结合面压合不均出现漏气问题，直接影响二冲程机型的压缩比，导致动力输出不足甚至启动困难。结合面内侧的环形凹槽用于容纳气缸密封垫，槽深与槽宽的尺寸需要匹配对应厚度的铜质或复合密封垫，压缩量控制在合理区间才能同时保证密封效果与密封垫的使用寿命。燃烧室区域的曲面轮廓直接决定了压缩室容积，二冲程机型的压缩比本身比同排量四冲程机型偏高，燃烧室容积的偏差会直接改变实际压缩比，过高容易引发爆震，过低则会导致动力输出不足、燃油燃烧不充分，逆向重构时这部分曲面的点云数据需要做重点拟合校准，不能直接沿用扫描得到的粗糙网格面。

　　缸盖本体上的两个凸起定位柱，用于与缸体上端的定位孔配合，保证装配时缸盖与缸体的同轴度，避免安装错位导致燃烧室偏置、散热鳍片气流通道不对正。侧面铸出的箭头标记为安装方向标识，装配时需要指向整车前进方向，保证散热鳍片的走向与车辆行驶时的迎面气流方向平行，最大化利用行驶气流带走散热鳍片上的热量，避免低速爬坡工况下缸盖温度过高，引发动力衰减、润滑油碳化甚至活塞拉缸等故障。

　　这类老式风冷二冲程机型的气缸盖，在民用代步车、小型通用动力、复古机车修复领域都有实际应用场景，尤其是经典老车修复项目中，这类原厂配件已经停产断供，基于实物扫描的逆向数据可以直接用于3D打印砂型铸造，小批量复刻替换配件，解决老车修复的配件短缺问题。在结构设计层面，风冷缸盖的鳍片排布密度、高度、厚度都需要匹配发动机的额定功率与持续工作热负荷，鳍片过密会增加气流通过阻力，反而降低散热效率，鳍片过薄则会在铸造、使用过程中容易出现断裂缺损，鳍片过厚则会增加缸盖整体重量，同时提升材料成本。扫描得到的原始数据虽然存在局部缺损，但完整保留了原厂设计的鳍片排布逻辑、安装接口尺寸、燃烧室轮廓特征，在做逆向优化时可以在不改变安装边界的前提下，对缺损的鳍片做等参数补全，还可以针对现代使用场景做小幅优化，比如适当加厚易断裂的鳍片根部、调整局部圆角降低应力集中，在不改变安装互换性的前提下提升配件的使用寿命。

　　从实际使用场景来看，这类小排量风冷二冲程动力结构简单、维护成本低，除了老式乘用车辆之外，还可以改装适配小型发电机组、小型农用作业机具、越野休闲摩托等设备，缸盖作为核心受热部件，其结构精度直接决定整机的可靠性与运行寿命。在做三维建模时，需要重点关注密封结合面的平面度要求，安装螺栓孔的位置度公差，燃烧室曲面的轮廓度要求，以及散热鳍片与周边车架、覆盖件的间隙边界，避免装配时出现干涉。另外二冲程机型的缸盖不需要布置气门机构、凸轮轴安装位，整体结构比四冲程缸盖简单很多，但热负荷更高，因为二冲程发动机每转一圈就会完成一次做功循环，单位时间内的燃烧放热频次是四冲程的两倍，所以缸盖的散热能力设计是整个结构的核心，鳍片的总散热面积需要经过热平衡计算匹配，不能随意改动鳍片的整体尺寸参数，否则很容易出现过热问题。
