特斯拉M40显卡德特拉风扇适配导风罩

　　在机架式工作站、2U/4U机架服务器的硬件改装场景中，Nvidia Tesla M40这类麦克斯韦架构的计算卡本身无自带风冷模组，完全依赖机箱风道或外接散热装置完成热交换，不少运维和硬件改装人员会选用风压表现稳定的德特拉BFB1012系列增量风扇作为主动散热源，但风扇出风截面与显卡核心区域的散热鳍片进风端存在尺寸差、位置差，直吹状态下会出现大量气流散逸，无法形成有效风压穿透鳍片间隙，散热效率大打折扣，甚至会出现核心负载下温度撞墙降频的问题，这款适配导风罩正是为解决这一实际工程问题设计的。

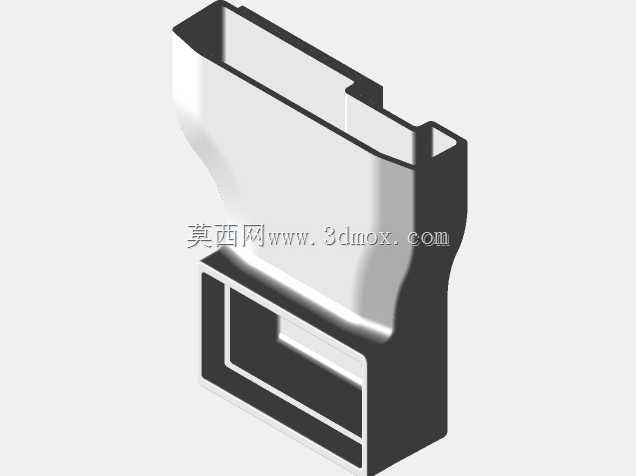

　　从实际安装边界来看，导风罩下端完全匹配BFB1012风扇的方形出风轮廓，安装时可直接套接在风扇出风侧，无需额外螺丝或卡扣紧固，依靠结构本身的过盈配合即可实现稳定固定，不会出现风扇运行振动导致的移位问题；上端轮廓完全贴合Tesla M40显卡尾部的散热鳍片进风区域，将风扇输出的气流完全约束在导风流道内，无多余旁泄，所有气流可直接垂直吹向鳍片阵列，大幅提升热交换效率。

　　设计阶段充分考虑了同系列不同显卡的适配性，流道内壁做了顺滑的弧面过渡，没有直角折角结构，尽可能降低风阻损耗，避免气流在流道内部形成紊流产生额外风噪；导风罩整体壁厚均匀，采用等壁厚设计，不管是采用FDM3D打印制作还是小批量注塑生产，都能有效控制成型变形量，保证安装配合精度。

　　实际装机测试中，搭配该导风罩后，BFB1012风扇在中等转速下即可将满负载运行的Tesla M40核心温度控制在合理区间，相比无导风罩直吹的状态，同转速下核心温度可降低12-15摄氏度，风扇运行噪音也因为气流利用率提升有明显下降。同时该导风罩的安装不会干涉显卡周边的PCIe设备，在标准ATX主板、服务器主板的PCIe插槽布局下，导风罩外侧预留了足够的安全间隙，不会与相邻的扩展卡、内存模组、机箱走线产生结构干涉，也不会遮挡显卡的供电接口、状态指示灯，日常维护时无需拆卸导风罩即可完成显卡状态检查、供电线插拔操作。

　　针对不同的机箱风道布局，同结构还衍生了不同出风方向的版本，本次的向下出风版本主要适配电源下置、机箱前部进风后部出风的常规机架布局，导风方向顺着机箱整体风道走向，不会打乱机箱内部原有气流组织，避免出现热风在机箱内部循环的问题。结构上没有多余的装饰性特征，所有曲面和棱边都服务于气流导向和安装配合需求，安装到位后风扇与导风罩、导风罩与显卡鳍片之间的缝隙控制在1mm以内，尽可能减少边缘漏风，保证气流利用率最大化。对于使用同散热鳍片布局的其他麦克斯韦架构Tesla计算卡，该导风罩也可直接兼容，无需额外修改结构，覆盖了多数同类型无自带风冷计算卡的散热改装需求，解决了这类计算卡民用、工作站场景下的散热适配痛点。
