涡轮增压器蜗壳与叶轮组合结构设计

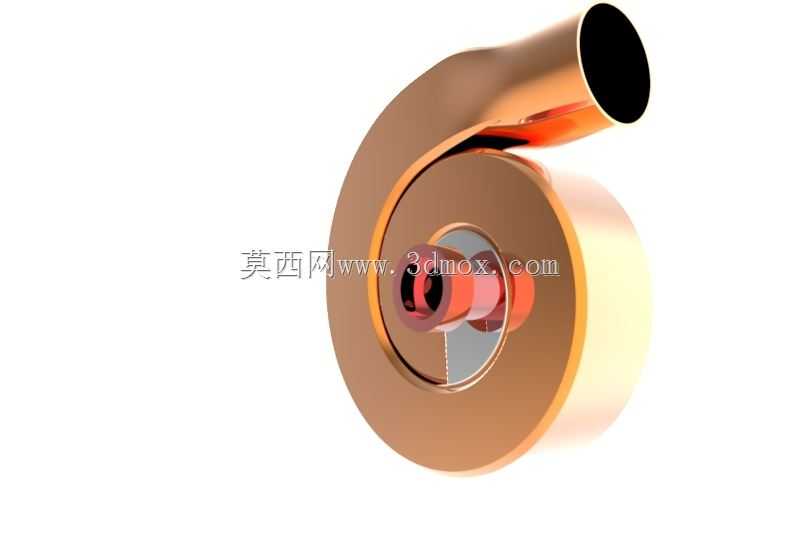

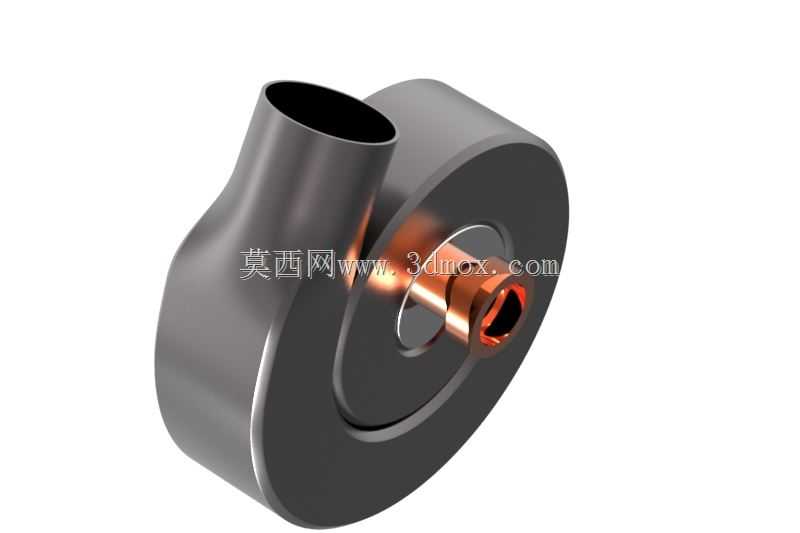

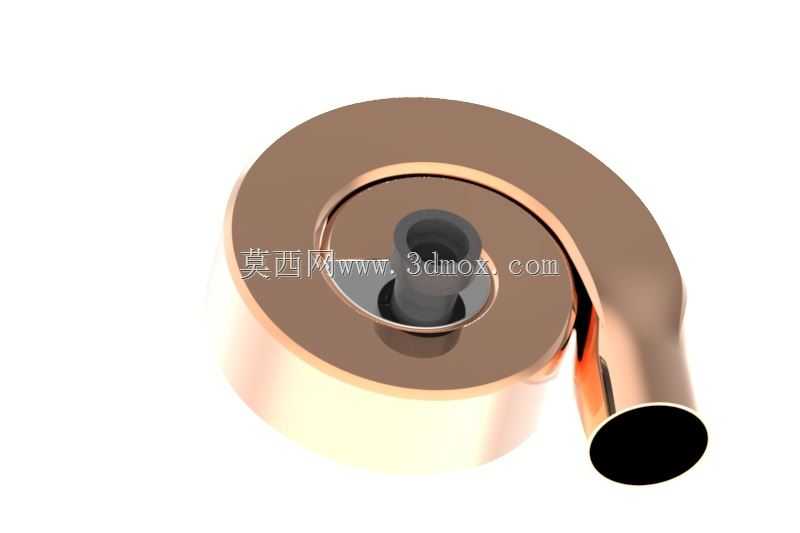

　　在车用动力、工程机械动力单元的配套设计中，这类涡轮结构是增压系统的核心做功部件，日常接触的商用车柴油机、小排量乘用车汽油机的增压回路里，该部件承担着将发动机排出的高温废气动能转化为压气机端驱动力的核心作用，直接决定整机的充气效率与动力输出上限。做结构设计时首先要理清流道的曲率匹配逻辑，蜗壳的螺旋渐开线轮廓不能随意取曲率值，要对应叶轮的出口气流角做连续过渡，避免流道截面突变引发的气流分离，很多初入行的建模者容易只做外观的螺旋曲面，忽略了从蜗壳入口到叶轮外缘的截面收缩率匹配，实际做流体仿真时会发现局部涡流损失过大，直接拉低整机增压效率。从安装边界来看，这类涡轮组件的轴向安装基准是叶轮背面的定位止口，止口的同轴度公差要控制在0.

　　02mm以内，否则叶轮高速旋转时会出现动平衡超差问题，蜗壳与中间体的连接法兰面要预留0.15mm的密封垫片压缩量，法兰螺栓的孔位分布要和中间体的安装凸台完全对齐，避免装配时出现螺栓偏斜导致的密封失效。叶轮部分的叶片是前倾后弯的构型，叶片厚度从根部到前缘做渐变减薄处理，根部圆角不能小于R1.2，否则长期在高温废气冲刷下容易出现应力集中开裂，叶片的数量和分布角度要匹配蜗壳的喉口面积，不能出现叶片通过频率和蜗壳固有频率重合的情况，否则整机运行时会出现共振异响。蜗壳的出口段是直段圆管结构，直段长度要保证至少3倍管径的稳流长度，这样排出的废气进入后级排气系统时气流更平稳，不会对后级的三元催化或者消音器造成额外的气流冲击。实际做三维建模时，

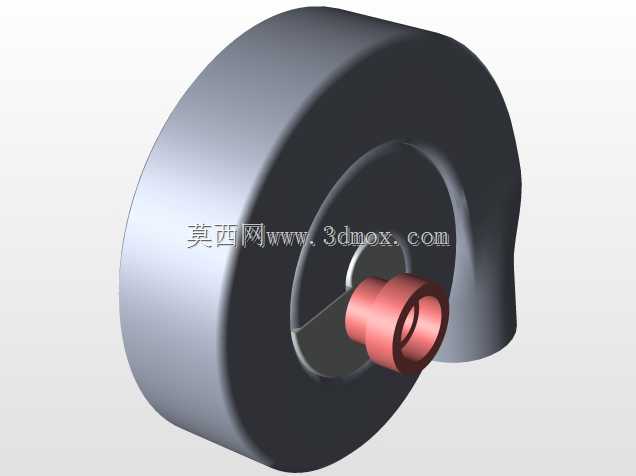

　　要先搭建流道的中心线骨架，再基于中心线做各个截面的轮廓放样，蜗壳的壁厚要根据不同区域的工作温度做差异化设计，靠近废气入口的区域壁厚要比出口段厚1.5mm左右，因为入口区域直接接触发动机排出的最高温废气，需要足够的结构强度抵御热变形，叶轮和蜗壳内壁之间的间隙要控制在0.3-0.5mm之间，间隙过大会出现漏气损失降低效率，间隙过小则会在热态膨胀时出现叶轮擦壳的严重故障。这类结构除了车用动力场景，在小型燃气轮机、工业辅助增压机组里也有类似的应用，只是不同场景下的尺寸缩放比例、材料选型有区别，核心的流道设计逻辑、动平衡匹配要求、安装定位基准是共通的。建模过程中还要注意叶轮的动平衡去重区域预留，一般在叶轮的后端面预留去重环带，不要在叶片工作面做去重处理，避免破坏叶片的气动外形，蜗壳的外侧要预留传感器安装孔位，用来安装转速传感器或者排气温度传感器，孔位的位置要避开流道的高速气流区，避免传感器探头长期受气流冲刷出现损坏。
