汽车发动机排气歧管结构设计方案

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理装置的核心导流构件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对整机动力输出、燃油经济性以及排放表现产生连锁影响。不同于常规工业管路的等径直通设计，这类多缸机配套的排气歧管需要兼顾多支路气流的交汇干涉抑制、热变形补偿、安装空间适配等多重工程需求，很多初次接触动力系统结构设计的工程师，往往会忽略排气脉冲的动态影响，简单采用等长支管或者对称交汇结构，最终台架试验时出现各缸排气背压差异过大、低速扭矩输出不足、甚至支管热裂的问题。

　　从实际装车场景来看，这类排气歧管多用于小排量直列四缸自然吸气发动机，安装位置紧贴气缸盖排气侧，周边紧邻发动机舱防火墙、前围隔热垫、启动机以及空调高压管路，因此其外部轮廓的安装边界需要严格适配发动机舱的预留空间，支管的弯曲弧度不能超出气缸盖侧面的投影范围，避免与周边附件产生运动干涉，尤其是发动机在悬置上产生的抖动位移量，需要在设计阶段预留至少8mm的安全间隙，防止车辆在颠簸工况下出现管路磕碰。法兰面的安装孔位完全匹配气缸盖排气口的分布间距，密封面采用平面铣削加工，平面度公差控制在0.05mm以内，配合金属复合垫片实现高温燃气的密封，避免出现排气泄漏导致的舱内异味、氧传感器检测失真问题。

　　设计这类排气歧管时，首先要梳理各缸的排气顺序，按照点火间隔角错开各支管的交汇角度，避免相邻点火气缸的排气脉冲在交汇段产生对冲——比如常见的1-3-4-2点火顺序四缸机，通常会将1、4缸支管分为一组，2、3缸支管分为一组，分别汇入两个交汇腔后再连通到下游的三元催化器入口，这样的结构可以有效利用排气脉冲的负压效应，促进相邻气缸的扫气过程，降低缸内残余废气系数。支管的内壁需要做顺滑过渡处理，弯曲段的曲率半径不能小于管路内径的1.5倍，尽可能减少气流的沿程阻力，避免出现局部涡流导致的排气背压升高。考虑到发动机工作时排气温度最高可达900℃以上，歧管本体的热膨胀量需要在结构上做补偿，比如在长支管段设置合理的弯曲弧度来吸收热变形，避免法兰面因为热应力过大出现翘曲变形，导致密封失效。

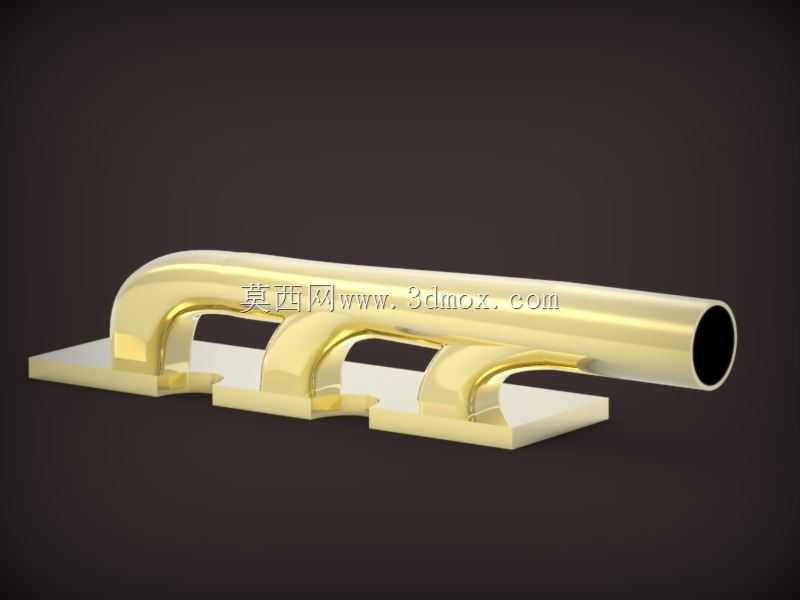

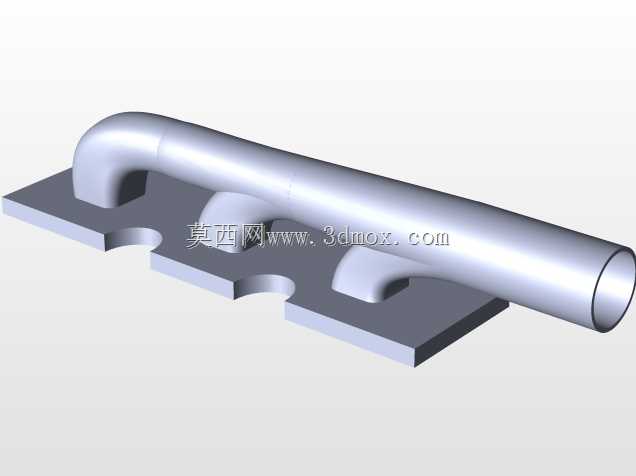

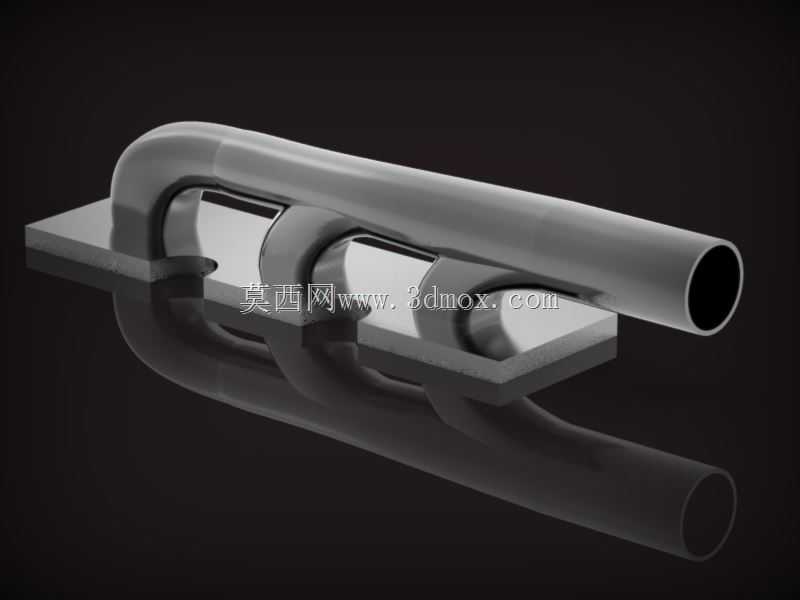

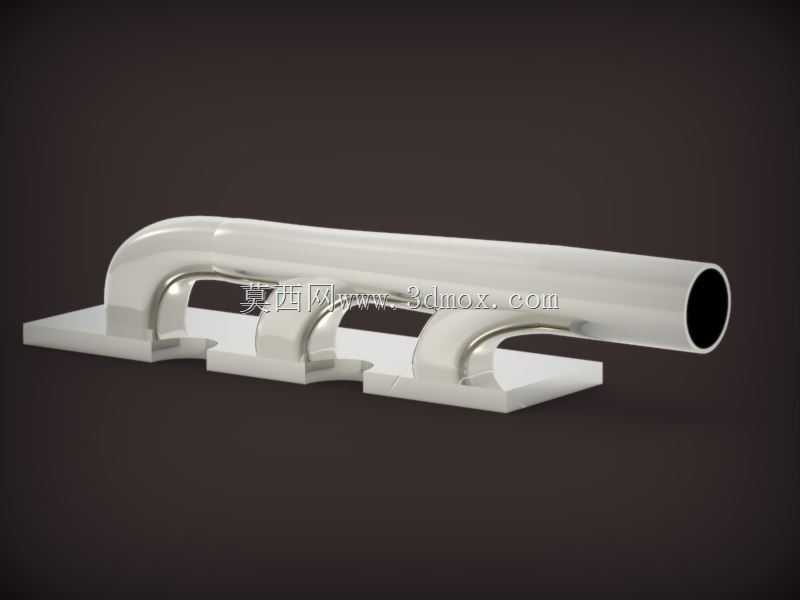

　　从结构细节来看，这款歧管采用了集成式的安装法兰，四个支管入口直接与法兰一体铸造成型，减少了额外的连接焊缝，降低了高温下的泄漏风险；交汇后的总管出口采用标准的圆形接口，匹配下游排气管的卡箍连接结构，安装时不需要额外做对位调整，装配效率更高。支管的壁厚根据不同位置的热负荷做差异化设计，靠近法兰的高温段壁厚适当增加，提升抗热变形能力，远离法兰的支管段在保证结构强度的前提下适当减薄，降低整体重量，符合动力总成轻量化的设计趋势。在歧管的合适位置预留了氧传感器的安装凸台，凸台的角度和位置要保证传感器探头能完全伸入排气气流中心区域，同时要避开支管的弯曲死角，防止冷凝水积聚在传感器头部导致检测失效，还要预留足够的扳手操作空间，方便售后维修时的拆装作业。

　　很多工程师在建模阶段容易忽略铸造工艺的可行性，比如支管的抽芯角度、壁厚的均匀性、交汇位置的圆角处理，如果直接按照流体仿真的理想模型做结构设计，很容易出现铸造时的浇不足、缩孔、壁厚差过大导致的热裂问题，因此在三维建模过程中，需要在保证气流性能的前提下，对结构做工艺性优化，比如所有的棱角位置都做R3以上的圆角过渡，支管的拔模角度控制在1°-3°之间，既方便模具脱模，也能减少应力集中点，提升构件的疲劳寿命。另外，歧管上还需要设置对应的加强筋结构，在法兰与支管的连接位置布置三角形加强筋，提升整体的结构刚度，避免发动机运行过程中管路产生共振，导致疲劳断裂。

　　在实际的整车匹配过程中，排气歧管的设计还要考虑冷启动阶段的暖机速度，合理的支管长度和壁厚可以让排气温度更快上升到三元催化器的起燃温度，降低冷启动阶段的污染物排放，这也是当前排放法规不断收紧背景下，排气系统设计需要重点考量的指标。同时，歧管的外部轮廓还要匹配隔热罩的安装点位，在法兰和总管位置预留对应的螺栓孔，方便安装双层不锈钢隔热罩，减少高温歧管向发动机舱的热辐射，降低周边塑料件、橡胶管路的热老化速度，提升整车的可靠性。
