内燃机用带环槽活塞头结构设计

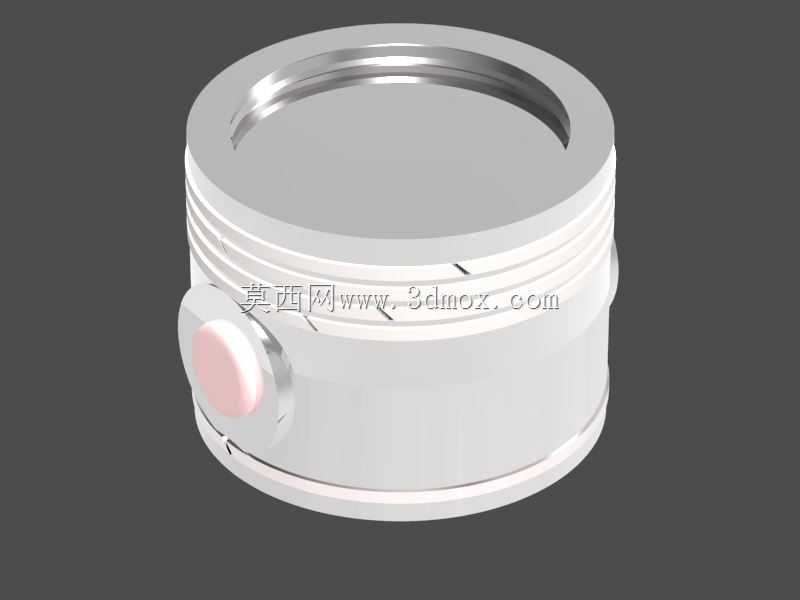

　　在往复式内燃机的核心做功组件里，活塞头是直接承接燃烧压力、完成能量转换的关键零件，其结构合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，广泛适配于小排量通用汽油机、小型柴油机以及部分气动往复动力设备的动力端结构。从实际工况来看，活塞头工作时需要承受最高可达十余兆帕的瞬时燃烧爆发压力，同时在缸套内以每秒十余米的线速度做高频往复运动，顶部直接接触两千摄氏度以上的瞬时高温燃气，因此结构设计时需要同时兼顾强度、耐热性、导向密封性以及运动轻量化的多重要求。本次设计的活塞头，顶部采用浅盆型凹坑结构，该结构一方面可以配合气缸盖、气门形成合理的燃烧室几何形状，优化油气混合的涡流路径，让燃烧过程更充分，降低未燃碳氢的生成概率；

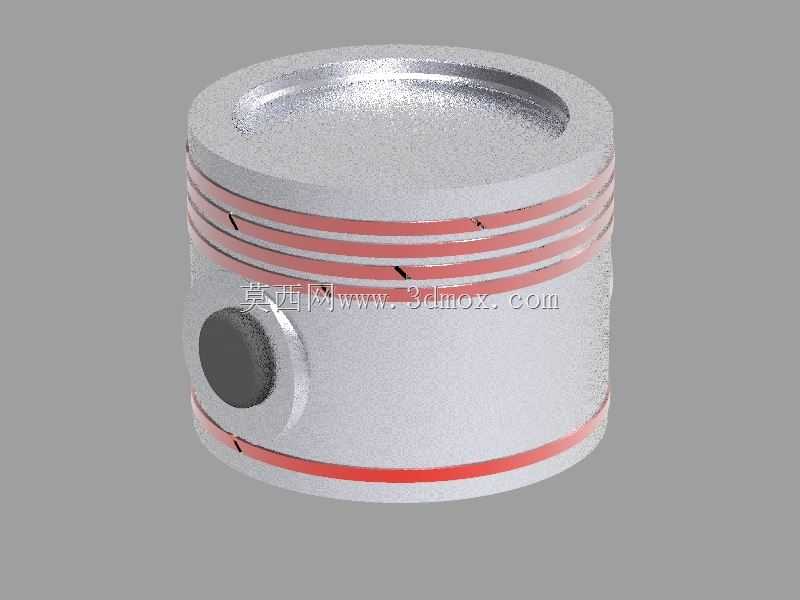

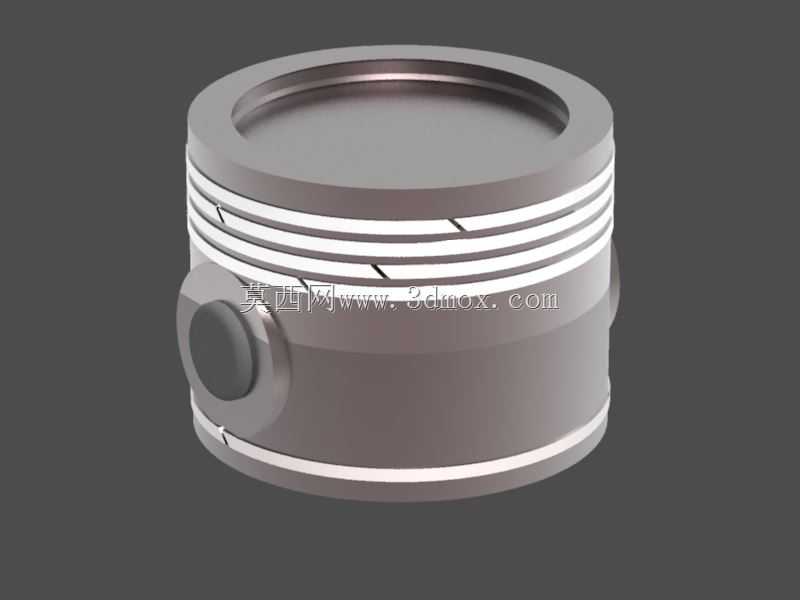

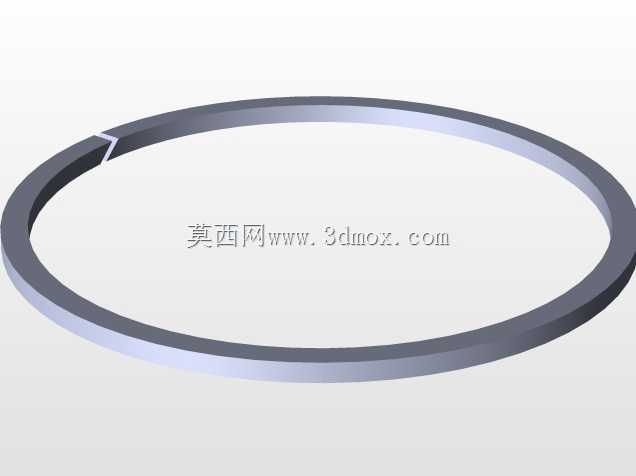

　　另一方面凹坑的过渡圆角经过反复校核，避免了尖角带来的应力集中问题，防止长期交变热应力作用下出现顶部开裂的失效情况。活塞头的环带区域共设置四道环槽，上部三道为气环安装位，最下部一道为油环安装位，环槽的宽度、深度以及槽侧的平面度都按照通用内燃机的密封环标准尺寸设计，气环槽的侧隙控制在合理区间，既保证气环在槽内可以随缸壁形变量自由浮动，实现燃气的密封，避免高压燃气下窜到曲轴箱，又不会因为侧隙过大导致环组泵油效应加剧，造成机油消耗量超标。油环槽的背部设计有均匀分布的回油孔，当油环刮除缸壁多余机油时，刮下的机油可以通过回油孔直接流回曲轴箱油底壳，避免机油进入燃烧室参与燃烧造成积碳。活塞头的销座部分采用对称式凸台结构，销孔的同轴度、

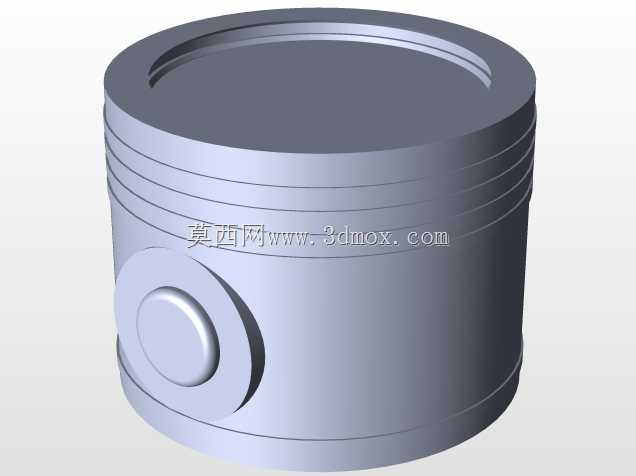

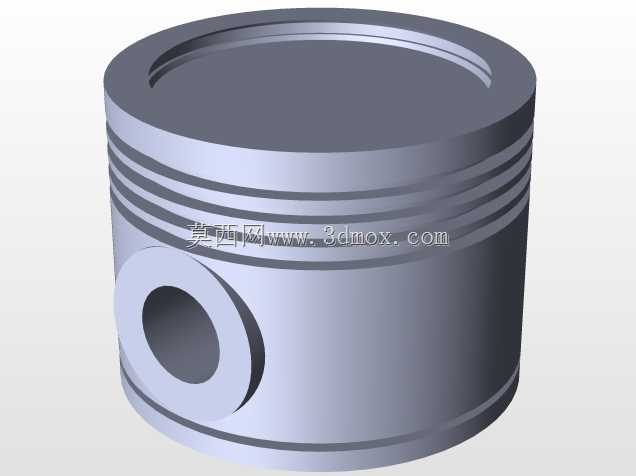

　　圆柱度按照高精度配合要求设计，用于安装活塞销，连接活塞与连杆组件，将燃烧做功产生的推力传递给连杆，进而带动曲轴旋转输出扭矩；销座与活塞主体的过渡位置采用大圆弧过渡结构，分散活塞销传递的交变载荷，避免销座位置出现应力集中导致的开裂失效。从安装边界来看，活塞头的外圆直径严格匹配对应缸径的气缸套内孔尺寸，外圆表面预留了合理的配缸间隙，既保证活塞在高温工作状态下受热膨胀后不会在缸套内卡滞，又不会因为间隙过大导致活塞敲缸、密封失效的问题；活塞的整体高度按照对应机型的压缩比要求核算，保证活塞到达上止点时的余隙高度符合设计值，避免压缩比异常导致的动力不足或者爆震问题。在设计过程中，首先根据目标机型的排量、额定功率、

　　爆发压力参数核算活塞头需要承受的机械载荷与热载荷，确定活塞的基本结构尺寸，随后对环槽位置、销座位置的应力分布进行校核，调整过渡圆角的大小、环岸的厚度，保证环岸在承受燃气压力与环组侧压力时不会出现断裂；同时考虑活塞工作时的热变形量，对活塞外圆的型线做了微变设计，头部直径略小于裙部直径，适配工作状态下头部温度更高、热膨胀量更大的特点，保证全工况下活塞与缸壁的间隙均匀。在实际应用场景中，这类活塞头除了适配传统的燃油内燃机，也可以经过少量尺寸调整后用于空气压缩机、往复式气动泵等容积式流体设备的动力端，作为压缩腔的往复增压部件使用，其环槽密封结构可以保证压缩腔的压力建立效率，销座连接结构可以稳定传递往复运动的驱动力。需要注意的是，活塞头的环槽加工精度会直接影响密封环的使用寿命，如果环槽侧平面的平面度超差，会导致密封环在工作时出现异常偏磨，缩短环组的更换周期，因此建模时对环槽的尺寸公差、形位公差都做了明确的标注，方便后续加工时的工艺编排。另外活塞裙部的型线设计也充分考虑了侧推力的影响，在做功行程中，活塞会受到连杆摆动带来的侧压力，裙部作为导向承载面，其圆柱度设计可以保证侧压力均匀分布在缸壁接触面上，避免局部压强过大导致的拉缸问题。
