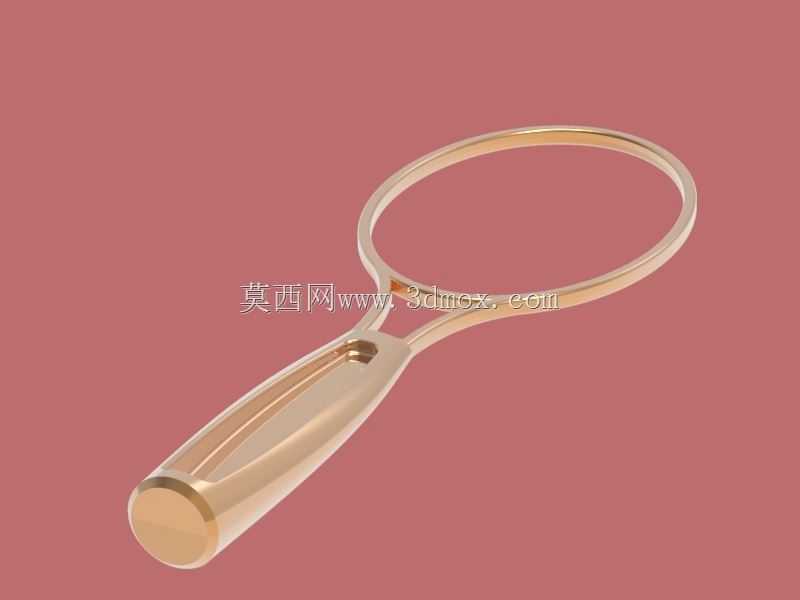

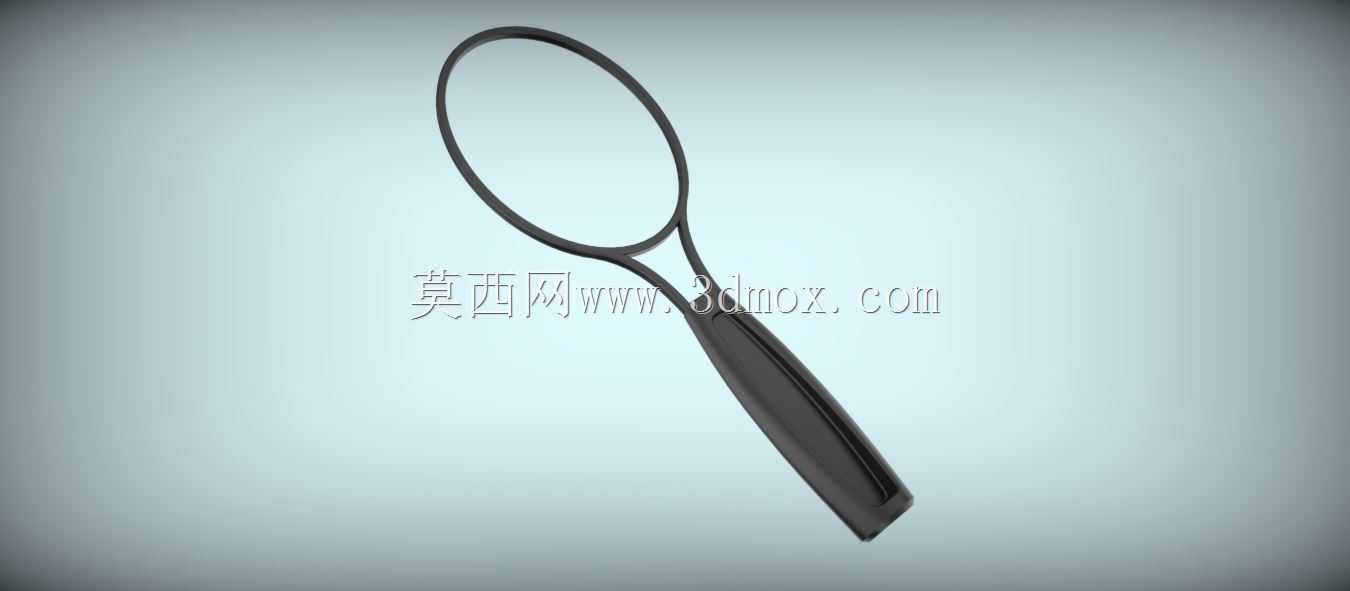

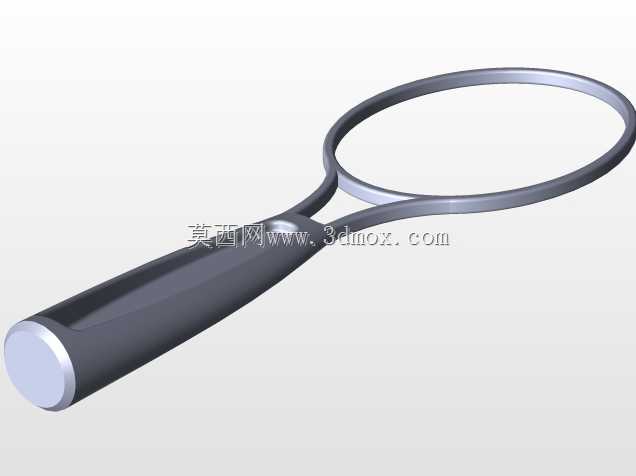

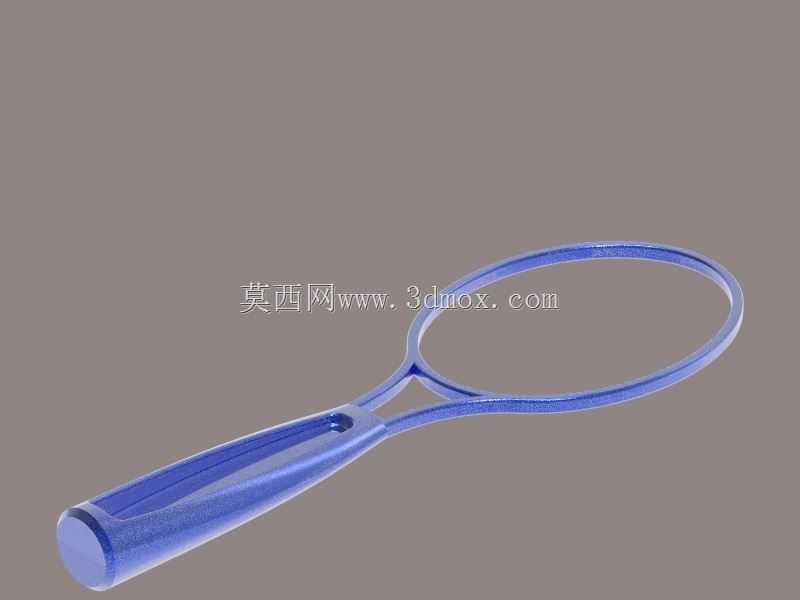

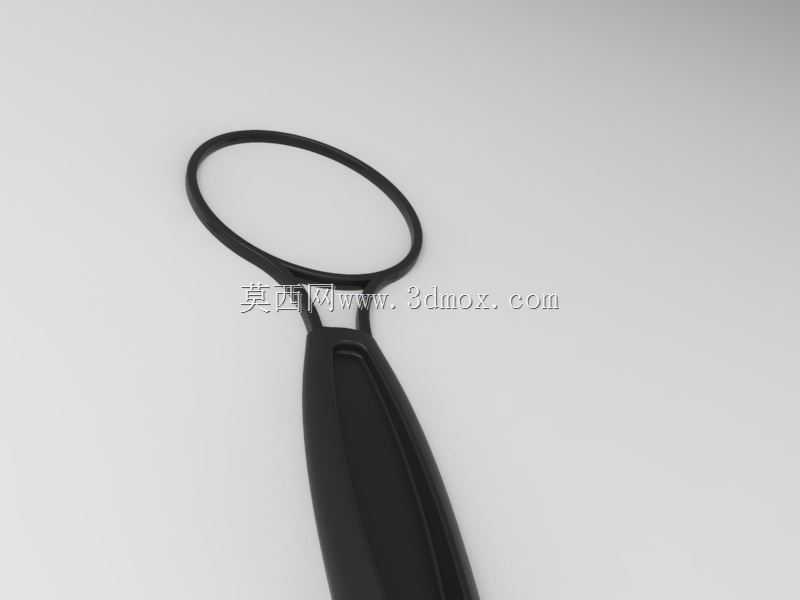

一体成型网球拍框架结构三维数模

　　这款网球拍框架的三维结构设计，首先要匹配业余训练与大众休闲运动场景的使用需求，日常社区球场、高校体育教学、商业球馆日常租赁场景下，球拍需要承受频繁挥拍的冲击载荷，同时兼顾握持手感与重量平衡，避免长时间使用造成的运动损伤。从实际使用功能来看，拍框部分需要预留标准拍线的穿线孔位，拍框的椭圆轮廓曲率经过反复调校，甜区范围覆盖常规击球的核心区域，能有效分散击球瞬间的线床冲击力，降低拍框局部应力集中导致的断裂风险。握把部分采用符合人体工学的收腰造型，表面预留防滑包覆层的安装厚度，握把末端的凸台结构可以防止挥拍时球拍脱手，握把与拍框衔接的三角区做了渐变过渡的壁厚设计，既保证连接强度，又能优化整拍的重量分布，

　　让整拍的平衡点落在握把前端315mm左右的常规舒适区间，适配大多数业余爱好者的挥拍习惯。设计过程中首先确定了拍面的基准尺寸，总长度控制在685mm的通用成人拍标准范围内，拍框最大宽度260mm，握把直径按照通用G2规格预留26mm的包覆余量，安装边界上需要注意拍框外侧没有突出的锐边，所有过渡圆角半径不小于2mm，避免穿线或者使用过程中割伤拍线、划伤使用者。结构设计上采用一体成型的空心框架思路，拍框的壁厚从顶部的2.2mm向三角连接区逐步加厚到3mm，握把部分的内壁设置了三条纵向加强筋，既提升握把的抗扭刚度，又不会过度增加整体重量，整拍框架裸重控制在210g左右，后续加上拍线、握把胶、避震器后的总重量能控制在280g上下，

　　属于大众易上手的重量区间。在应力校核层面，重点针对拍框3点、9点位置的偏心击球工况做了结构强化，这两个位置是日常击球最容易出现冲击过载的区域，通过局部增加内壁厚度、优化截面椭圆度的方式，将该区域的最大形变控制在1.2mm以内，既保留击球时的适当反馈手感，又不会因为形变过大导致拍线过早疲劳断裂。三角区的分叉结构做了圆弧过渡处理，避免直角连接带来的应力集中，经过载荷模拟，该区域在承受300N的侧向冲击力时，应力值远低于常用硬质成型材料的屈服强度，能满足日常使用的强度要求。握把末端的底盖位置预留了标准的配重块安装槽，使用者可以根据自身的挥拍习惯添加10-20g的配重片，调整整拍的平衡点，适配进攻型或者防守型的不同打法需求。

　　拍框的线槽设计采用了内嵌式结构，拍线完全嵌入框体的线槽内，不会突出拍框外表面，既能减少击球时拍线与地面摩擦导致的磨损，也能降低误碰拍框导致的拍线移位风险。整个框架的外表面没有多余的突出结构，后续做表面喷涂或者水标装饰时不需要额外做避让处理，生产环节的脱模斜度统一设置为1.5度，能适配常规的注塑或者模压成型工艺，减少生产过程中的次品率。从装配角度来看，框架作为整拍的核心承载结构，不需要额外的拼接零件，一体成型的结构避免了连接松动的问题，长期使用后不会出现拍框与握把衔接处晃动的情况，日常维护只需要定期更换拍线和握把胶即可，框架本身的使用寿命能满足5年以上的高频使用需求。针对体育教学场景的使用特点，框架的抗摔性能做了针对性优化，在1.5米高度自由落体到硬质地面的工况下，拍框的形变量能在卸载后完全恢复，不会出现永久变形或者开裂的情况，适合高校、球馆这类高频使用、使用者爱护程度不一的场景。
