机械铰接式连接关节结构设计

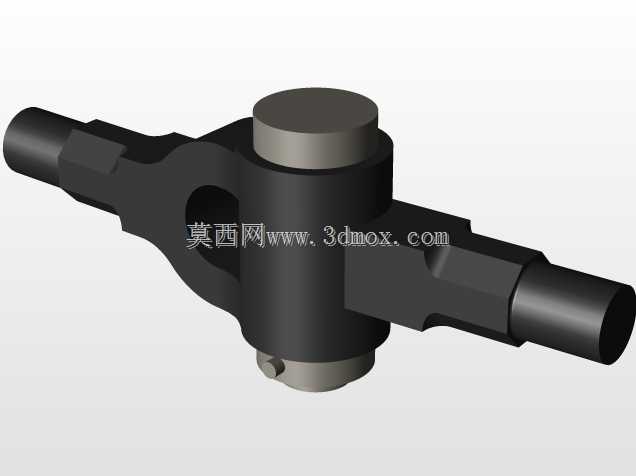

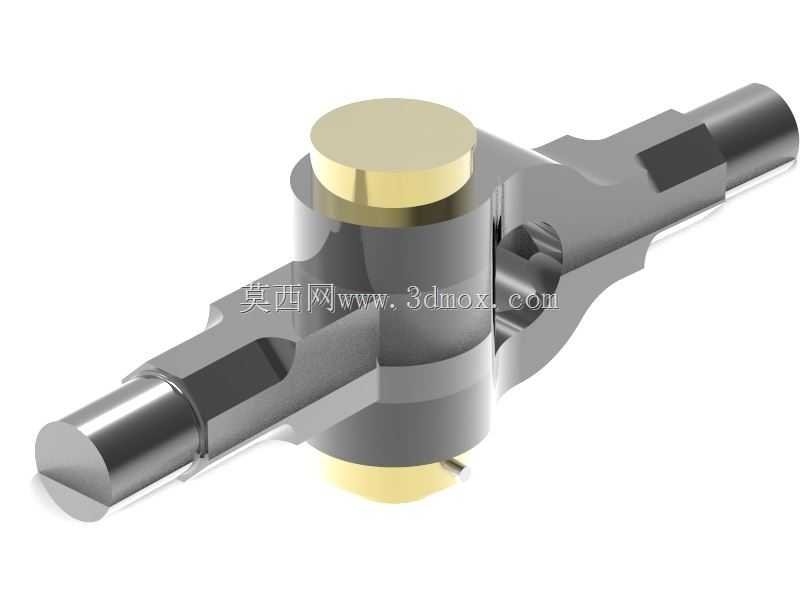

　　这类铰接关节在工业设备里的应用场景覆盖极广，从小型自动化生产线的连杆传动机构，到中型工程机械的动作执行端铰接点位，再到部分专用设备的可动部位连接，都能见到同原理结构的身影。它的核心作用是实现两个被连接构件之间的定轴相对转动，同时可靠传递两个构件之间的径向、轴向载荷，避免连接部位在交变载荷下出现松脱、卡滞或者过量磨损。从结构功能上看，这个关节采用了中间枢轴加双侧承力臂的布局，中间的圆柱枢轴作为转动副的核心回转件，上下两端的限位结构可以约束枢轴的轴向窜动，避免转动过程中枢轴脱出；两侧对称伸出的轴段是和被连接件配合的安装部位，轴段上的扁位结构是用来传递扭矩、防止配合面相对转动的设计，安装时可以和被连接件的对应卡槽配合，

　　不需要额外打定位销就能实现周向固定，能有效减少装配工序。在设计思路上，这个结构优先考虑了转动副的耐磨性能和载荷分布均匀性，中间枢轴和两侧承力座的配合面采用了大接触面积的圆柱面配合，相比小直径销轴的铰接结构，单位面积承受的压应力更低，在频繁往复转动的工况下能大幅降低磨损速率，延长维护周期。枢轴上下端的硬质端盖一方面起到轴向限位的作用，另一方面也可以作为储油结构的密封端盖，在配合面之间预留润滑脂存储腔，日常维护时只需要通过预留的注油点补充润滑脂，就能保证转动副长期处于良好的润滑状态，避免干摩擦导致的卡滞。从安装边界来看，两侧伸出轴段的同轴度是设计时重点控制的形位公差，安装时需要保证两侧被连接件的安装孔同轴度误差在允许范围内，

　　否则会导致转动时出现别劲现象，额外增大转动阻力，甚至会造成枢轴的弯曲变形。中间主体部分的外轮廓做了避让设计，在两个被连接件绕枢轴转动到极限角度时，主体结构不会和被连接件的轮廓发生干涉，预留的转动间隙可以满足常用工况下的摆角需求，不需要额外做结构裁切。在实际选型应用时，需要根据被连接构件的传递载荷大小核算枢轴的剪切强度和承力臂的弯曲强度，这个结构的对称布局可以让两侧承力臂均匀分担载荷，相比单侧悬臂的铰接结构，抗偏载能力更强，在存在一定侧向力的工况下也能稳定工作。另外，枢轴和承力座之间的配合公差选择也很关键，间隙过大会导致转动时存在旷量，影响传动精度，间隙过小则会导致转动阻力过大，甚至在温度变化出现热胀冷缩时出现卡滞，

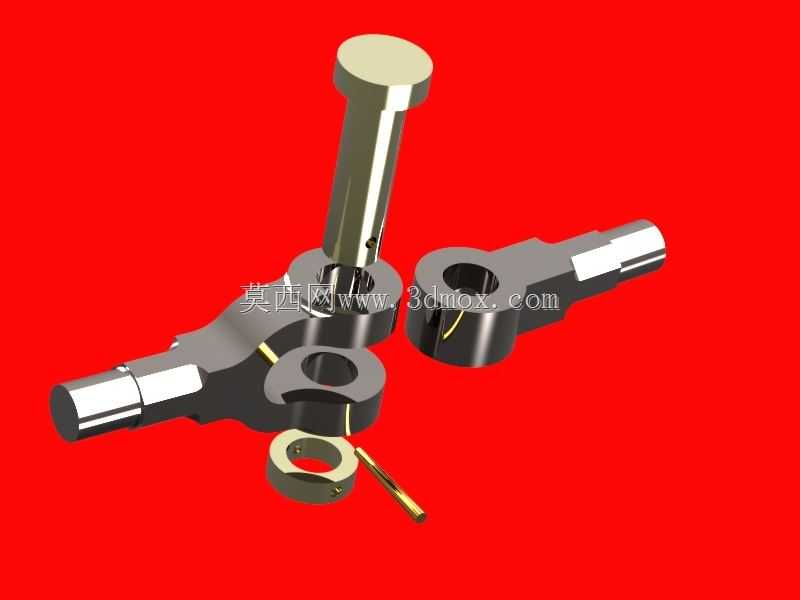

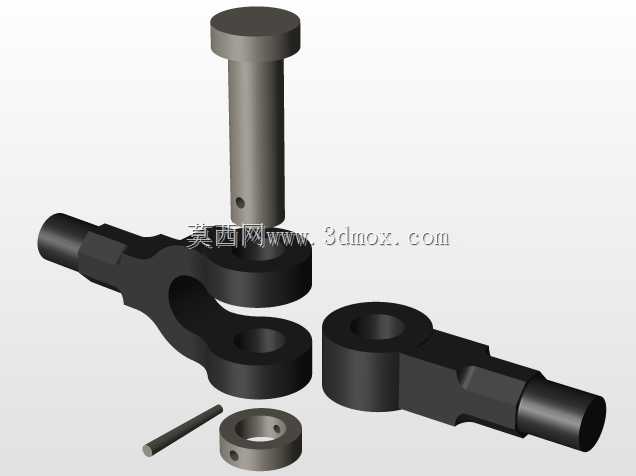

　　设计时根据工作环境的温度范围、润滑条件选择合适的配合等级，才能保证结构的运行稳定性。这类关节结构在装配时不需要复杂的专用工具，只需要将两侧轴段对准被连接件的安装孔推入，再通过轴端的紧固件锁紧即可，拆卸维护时也可以快速将枢轴顶出，更换磨损的配合衬套或者枢轴本身，不需要整体更换整个连接部件，能有效降低后期的维护成本。在一些需要频繁调整转动角度的工位上，这种结构还可以在枢轴端加装角度传感器，实时反馈两个构件之间的相对转动角度，适配自动化设备的闭环控制需求，不需要对原有结构做大幅改动就能实现功能扩展。
