燃气轮机用离心式涡轮叶片结构设计

　　在分布式能源、航空辅机、小型工业驱动装置的燃气轮机整机结构中，涡轮叶片是直接决定整机热效率与输出功率的核心做功部件，这类离心式结构的涡轮叶片，和轴流式涡轮的应用场景有明显区分，更适配小流量、高转速、单级压比高的小型燃机工况，常见于100kW级以下的微型燃气轮机、车用涡轮增压器的涡轮端、小型工业透平膨胀机等设备中，承担着将燃烧室喷出的高温高压燃气内能转化为转子旋转机械能的核心作用。

　　从实际运行的工况边界来看，这类叶片的工作环境长期处于高温燃气冲刷状态，进气端直接承接燃烧室出口的高速燃气，气流在叶片构成的弯曲流道内完成转向与膨胀，将气流动能传递给叶轮整体，带动同轴的压气机叶轮或者输出轴旋转做功。设计这类叶片时，首先要匹配整机的热力循环参数，确定叶轮的进出口直径比，通常这类离心涡轮的进口直径要小于出口直径，气流从叶轮中心区域的轴向进气口进入，在叶片流道内沿径向向外流动的过程中逐步膨胀加速，最终沿叶轮切向流出，进入后续的排气扩压段。

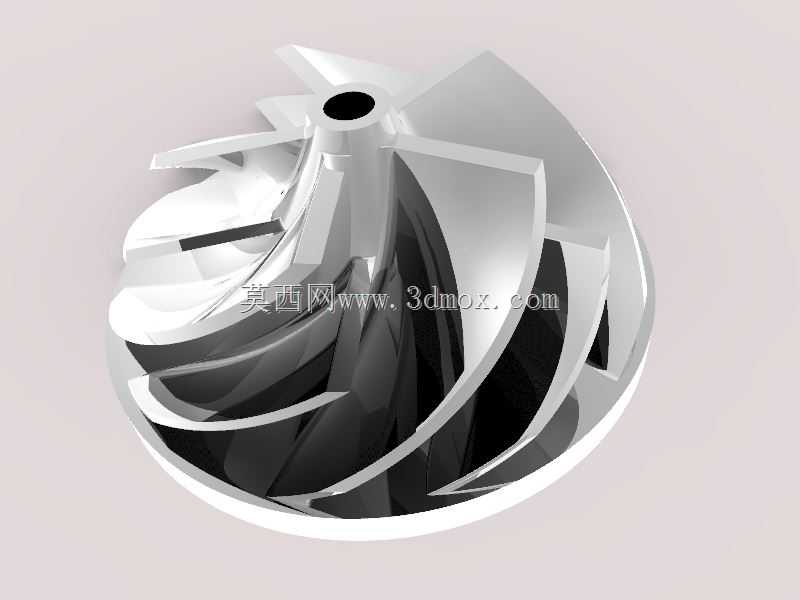

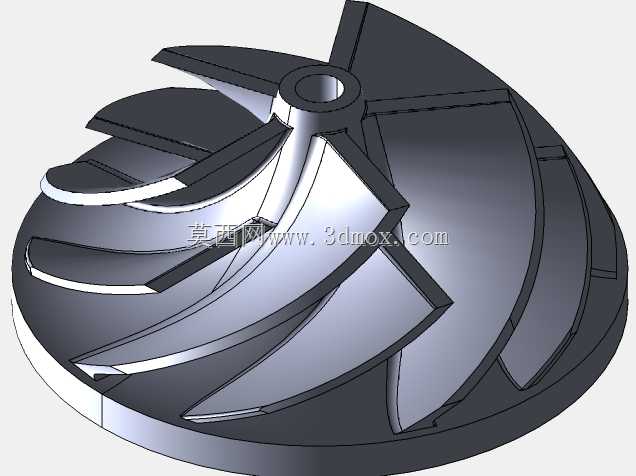

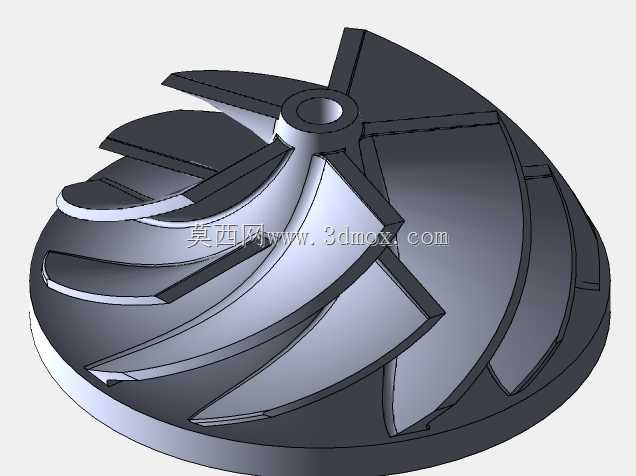

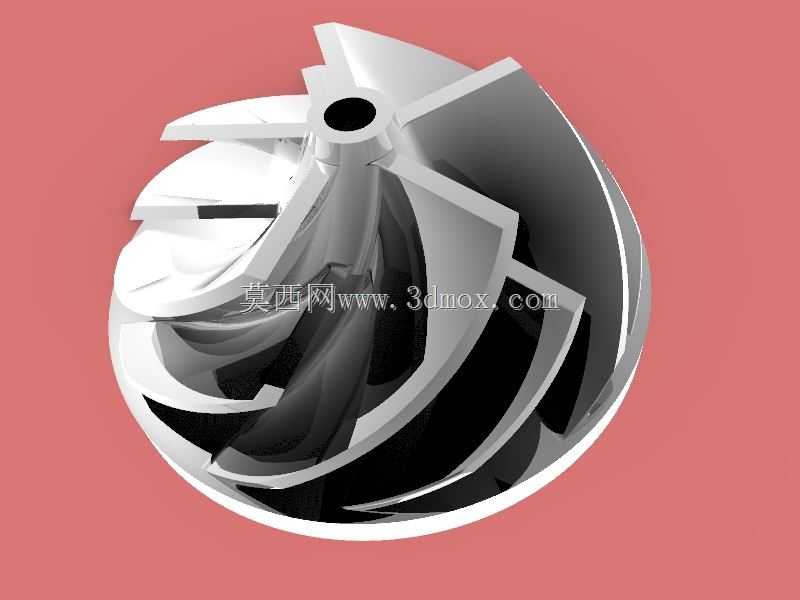

　　叶片的型线设计是整个结构的核心，不能采用简单的直叶片结构，每一片叶片都带有空间扭转角度，从轮毂位置到轮缘位置的叶片安装角逐步变化，目的是适配不同半径位置的气流圆周速度差，避免气流在流道内产生分离损失，降低流道内的涡流损耗。叶片的前缘做了圆弧钝化处理，避免高温燃气长期冲刷下出现前缘烧蚀，同时降低气流进口的冲击损失；叶片的尾缘厚度控制在合理的加工公差范围内，在保证叶片结构强度的前提下尽可能减薄，减少尾迹涡流带来的能量损失。相邻叶片之间构成的流道是光滑收敛的，从进口到出口的流道截面积逐步变化，匹配燃气膨胀过程中的比容变化，保证气流在流道内的流速均匀提升，不会出现局部的超音速激波或者流动滞止区。

　　从安装配合的边界来看，叶轮中心设置有同轴的安装孔，孔内通常会加工键槽或者过盈配合的定位面，和涡轮轴实现可靠连接，保证高转速下的扭矩传递不会出现松动。叶轮的轮盘部分和叶片是一体化结构，多数采用精密铸造或者五轴铣削加工成型，轮盘的厚度从中心向轮缘逐步减薄，既保证中心安装位置的结构强度，能够承受高转速下的离心载荷，又尽可能降低轮盘自身的转动惯量，提升整机的响应速度。叶片和轮盘的连接位置做了大圆角过渡处理，避免应力集中，因为在高转速运行时，叶片自身的离心力会在叶根位置产生很大的拉应力，同时高温下的材料蠕变也会对这个位置的强度提出很高要求，圆角过渡能够有效分散应力，避免长期运行下出现叶根断裂的故障。

　　在实际的设备选型匹配中，这类涡轮叶片的尺寸参数需要和燃烧室的出口流量、燃气温度、设计转速严格匹配，叶轮的外径尺寸决定了单级涡轮的输出功率，通常小功率等级的微型燃机用涡轮叶轮外径多在几十毫米到一百多毫米区间，对应的工作转速可达每分钟数万转到十几万转，因此设计时除了气动性能的计算，还要完成转子动力学校核，保证叶轮的一阶临界转速高于工作转速的1.2倍以上，避免运行过程中出现共振。叶片的数量也需要经过气动计算优化，叶片数量过少会导致流道内的气流导流不足，出现流动分离；叶片数量过多则会增加气流的摩擦损失，同时增大叶轮自身的重量，多数这类离心涡轮的叶片数量在10-20片区间，根据具体的压比和流量参数调整。

　　另外，叶片的表面粗糙度也会直接影响运行效率，设计时会要求流道表面的粗糙度达到Ra1.6以下，减少燃气和壁面之间的摩擦损耗，对于高温工况下使用的场景，叶片表面还会预留热障涂层的加工余量，在后续工艺中喷涂隔热涂层，降低金属基体的工作温度，提升部件的使用寿命。在整机装配时，涡轮叶轮和压气机叶轮背对背安装在同一根转子轴上，涡轮输出的功直接驱动压气机旋转，完成进气压缩过程，剩余的功则作为输出功率对外驱动负载，因此涡轮叶片的做功效率直接决定了整机的燃油消耗率或者燃气消耗率，每一处型线的偏差都可能导致整机效率出现数个百分点的波动，这也是这类部件在设计和加工过程中精度要求极高的原因。
