带尺寸标注的弹簧内置式阀门结构

　　在流体输送管路系统中，这类带弹簧复位结构的直动式阀门常被用于小通径的气路、低压液路通断控制场景，常见于小型气动设备控制回路、实验室流体管路、家用净水设备通路等对安装空间有严格限制的点位。不同于大口径法兰连接的工业阀门，这类小型弹簧内置阀门的整体轴向尺寸控制十分严格，从端部按压盘到阀尾的总长度通常控制在数十毫米级别，径向最大尺寸不超过通径的三倍，能够直接嵌入集成式阀岛或者紧凑的设备面板安装位，不需要额外预留过大的操作与维护空间。

　　从结构功能来看，该阀门依靠内置的圆柱螺旋压缩弹簧提供复位力，当端部的按压盘受到外部按压力时，阀杆带动阀芯克服弹簧预紧力轴向移动，打开阀体内部的流体通路，撤去外部作用力后，弹簧的回弹力会推动阀芯复位，切断流体通路，实现按压导通、松开断流的控制逻辑。设计过程中需要重点匹配弹簧的刚度参数与预压缩量，既要保证复位时的密封压力足够，避免通路出现内泄漏，也要控制按压力度在操作人员舒适的施力区间，不会出现按压费力或者复位迟缓的问题。

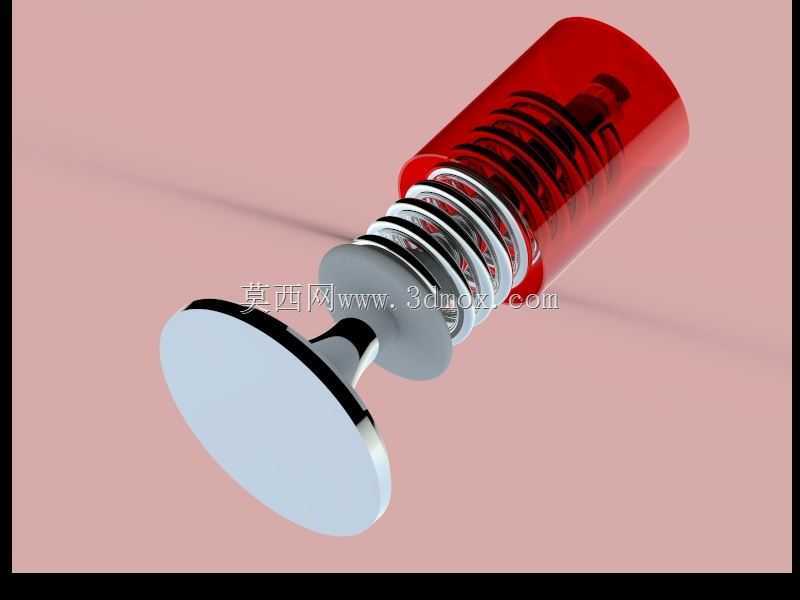

　　阀体部分采用半透明可视化结构设计，能够直接观察到内部弹簧的压缩状态与阀芯的移动位置，在设备调试阶段可以直观判断阀门的工作状态，不需要额外加装位置反馈元件，降低了小型设备的传感配置成本。弹簧的布置采用同轴嵌套方式，完全容纳在阀体的内腔中，阀杆穿过弹簧中心轴线，避免弹簧在压缩过程中出现偏斜卡滞，弹簧两端分别抵靠在阀体内部的定位台阶与阀芯的弹簧座面上，定位台阶的倒角与弹簧座的同轴度公差需要控制在0.05mm以内，防止弹簧受力不均导致的侧向力磨损阀杆密封件。

　　安装边界方面，阀门尾部的接口采用标准直插式结构，适配常用的气动软管或者流体软管外径，插入深度有明确的尺寸标注，安装时只需要将软管插至定位位置即可实现密封连接，不需要额外的管接头配件；端部的按压盘采用大直径平面设计，接触面积远大于阀杆直径，既可以适配手动按压操作，也可以搭配小型电磁铁、气动推杆实现自动化控制，按压盘的平面度公差控制在0.1mm以内，保证与驱动元件接触时受力均匀，不会出现偏载导致的阀杆弯曲。

　　密封结构上，阀芯与阀体之间采用径向O型圈密封，密封槽的尺寸按照对应线径的密封圈标准设计，压缩率控制在15%-20%区间，既保证密封效果，也不会因为摩擦阻力过大影响阀芯的动作灵活性。弹簧的选型需要结合阀门的工作压力计算，当流体入口存在背压时，背压作用在阀芯端面上的力会与弹簧力叠加，设计时需要核算最大工作压力下的按压力不超过操作限值，同时要保证弹簧的疲劳寿命满足阀门的设计动作次数要求，通常这类小型阀门的设计动作寿命不低于十万次，弹簧的切应力需要控制在材料的许用应力范围内，避免长期使用出现弹簧力衰减导致的密封失效。

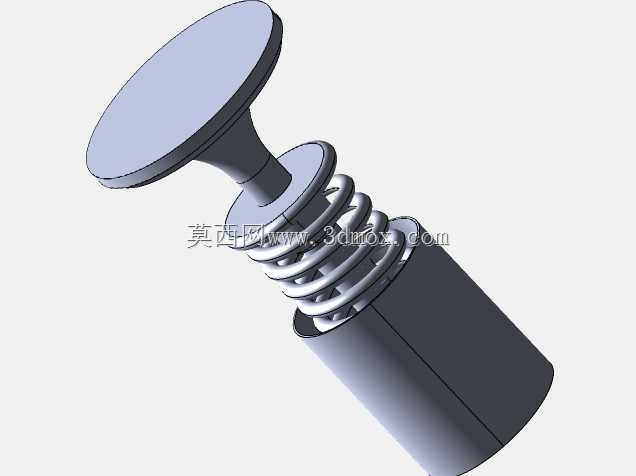

　　在三维建模过程中，所有配合尺寸都做了明确的标注，包括弹簧的自由长度、预压缩长度、工作压缩量，阀杆的行程长度，阀体的内腔直径，各段台阶的轴向定位尺寸，安装时的外部边界尺寸都有清晰的标注，能够直接用于工程出图或者3D打印样件验证。建模时弹簧的螺距、线径参数完全按照实际选型的弹簧参数绘制，还原了弹簧在自由状态、预压状态、工作压缩状态下的形态，方便设计人员在做整体设备装配时检查弹簧压缩过程中是否会与周边其他零部件出现干涉，尤其是在紧凑安装空间内，弹簧压缩后的最大外径变化也需要纳入干涉检查范围，避免动作过程中出现剐蹭卡滞。
