HMC车身加工专用定位夹紧工装

　　这套工装针对卧式加工中心加工车身类环形法兰部件的工序需求设计，核心解决薄壁环形件装夹易变形、多工序定位基准不统一的现场加工痛点。在汽车零部件机加工车间的实际生产场景中，HMC卧式加工中心承担车身连接法兰类零件的端面铣削、径向孔系钻镗、密封槽铣削等多工序加工任务，传统三爪卡盘装夹这类大直径薄壁环形件时，夹紧力集中在工件局部圆周，很容易造成工件装夹变形，导致加工后孔位同轴度、端面平面度超差，且每次装夹找正耗时久，批量加工一致性差，这套工装就是为替代传统通用装夹方案开发的专用工装。

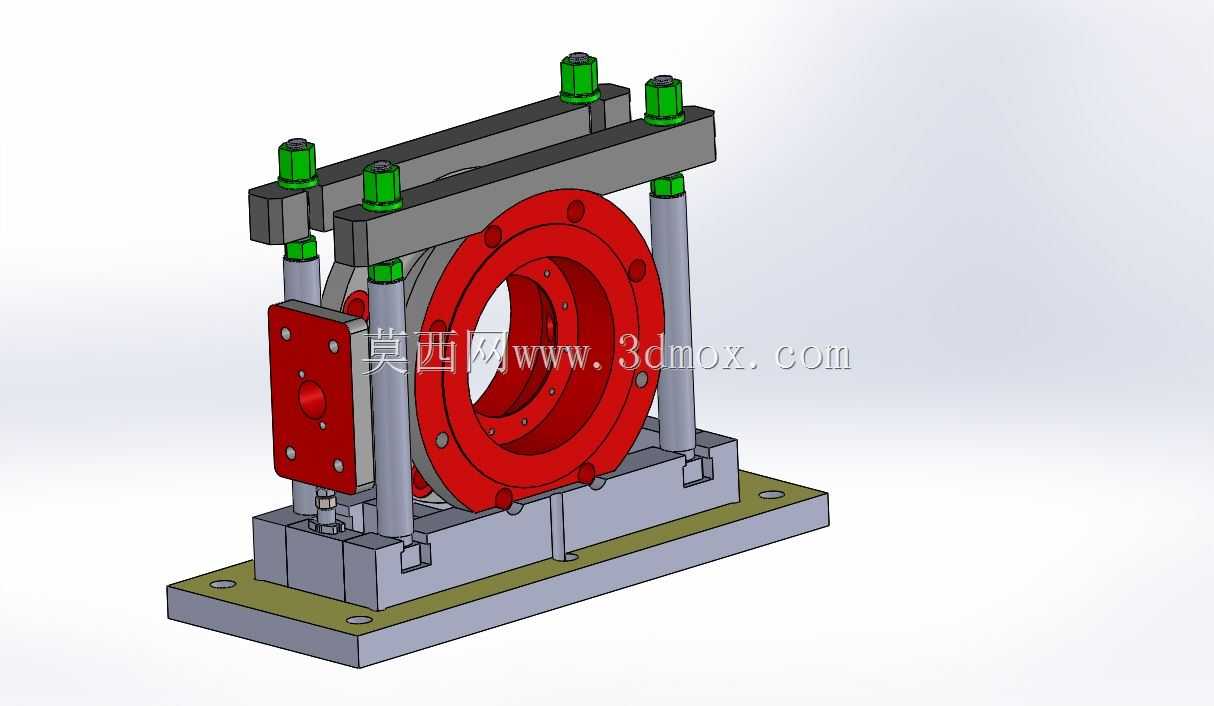

　　从结构设计逻辑来看，工装采用底板+立柱+上横梁的框架式承载结构，底板为带安装沉孔的矩形铸铁基座，安装时可直接通过T型螺栓固定在HMC工作台的T型槽上，底板上的定位销孔与工作台基准孔位匹配，安装后无需反复找正工装整体基准，大幅缩短换产准备时间。四根垂直导柱固定在底板四角，既作为上横梁的升降导向结构，也承担夹紧力的传递路径，导柱与上横梁的配合采用间隙配合，表面做淬火硬化处理，长期反复夹紧松开也不会出现导向面磨损导致的横梁倾斜问题。上横梁与底板之间设置两组平行的夹紧压梁，压梁上配置带绿色防护帽的可调压紧螺栓，夹紧力可根据工件壁厚调整，避免薄壁工件被压变形。

　　工件定位部分采用一面两销的经典定位方案，工装主体的定位座端面与工件法兰端面贴合，两个定位销对应工件法兰上的工艺定位孔，限制工件六个自由度，保证每次装夹的基准统一。定位座侧面设置红色的侧向定位挡块，可对工件的角向位置进行粗定位，方便操作人员快速吊装工件落位，减少装夹辅助时间。整套工装的夹紧力分布在工件法兰的整圈端面，而非传统卡盘的局部点接触，夹紧力均匀分散，能有效控制薄壁环形件的装夹变形，加工过程中工件的振动幅度明显降低，刀具切削稳定性提升，可有效改善加工表面粗糙度，延长刀具使用寿命。

　　从安装边界尺寸来看，工装整体占用工作台面的尺寸适配主流规格HMC工作台的行程范围，工件装夹后，加工区域完全处于机床主轴的加工行程内，无需额外调整工作台原点偏移。导柱的有效高度适配不同厚度规格的同系列法兰工件，更换加工型号时，只需调整上横梁的固定高度、更换对应规格的定位销，即可快速完成工装换型，适配同系列多规格产品的加工需求，减少专用工装的投入成本。

　　在实际使用过程中，操作人员吊装工件时，先将上横梁升至最高位置，将工件法兰对准定位销落位，靠紧侧向挡块后，先预紧对角位置的两个压紧螺栓，再依次紧固其余压紧螺栓，保证每个压紧点的夹紧力一致，即可启动加工程序。加工完成后，只需松开压紧螺栓，升起上横梁即可吊出工件，整个装夹过程耗时不到两分钟，相比传统卡盘装夹找正的方式，装夹效率提升60%以上，且批量加工的工件尺寸一致性稳定，能有效降低工序废品率。工装的所有活动部件都做了防尘防护设计，压紧螺栓的螺纹部分设置防尘护套，避免加工过程中的铁屑、切削液进入螺纹配合面造成卡滞，日常维护只需定期清理导柱表面的切屑、加注润滑油即可，维护成本极低，适合批量生产的机加工产线长期使用。
