适配NEMA23步进电机的加装式风冷散热装置

　　在非标自动化设备、小型数控雕刻机、3D打印运动模组、桌面级机械手这类搭载NEMA23规格步进电机的设备场景里，电机长时间高负载运行带来的温升问题一直是影响设备运行稳定性的核心痛点——步进电机在持续高扭矩输出、低速大负载工况下，绕组温升过快会直接导致扭矩输出折损、定位精度漂移，严重时甚至会触发电机内部热保护停机，打断连续生产节拍。传统的电机散热方案要么是依赖电机壳体自然散热，散热效率极低，高负载下根本压不住温升；要么是额外加装独立的散热支架，需要在电机安装端面打孔攻丝，不仅改动原有安装结构，还会额外增加电机轴向的安装长度，挤占设备内部本就紧张的安装空间，很多紧凑布局的小型设备根本没有多余空间容纳这类改装结构。这款风冷散热装置的设计，

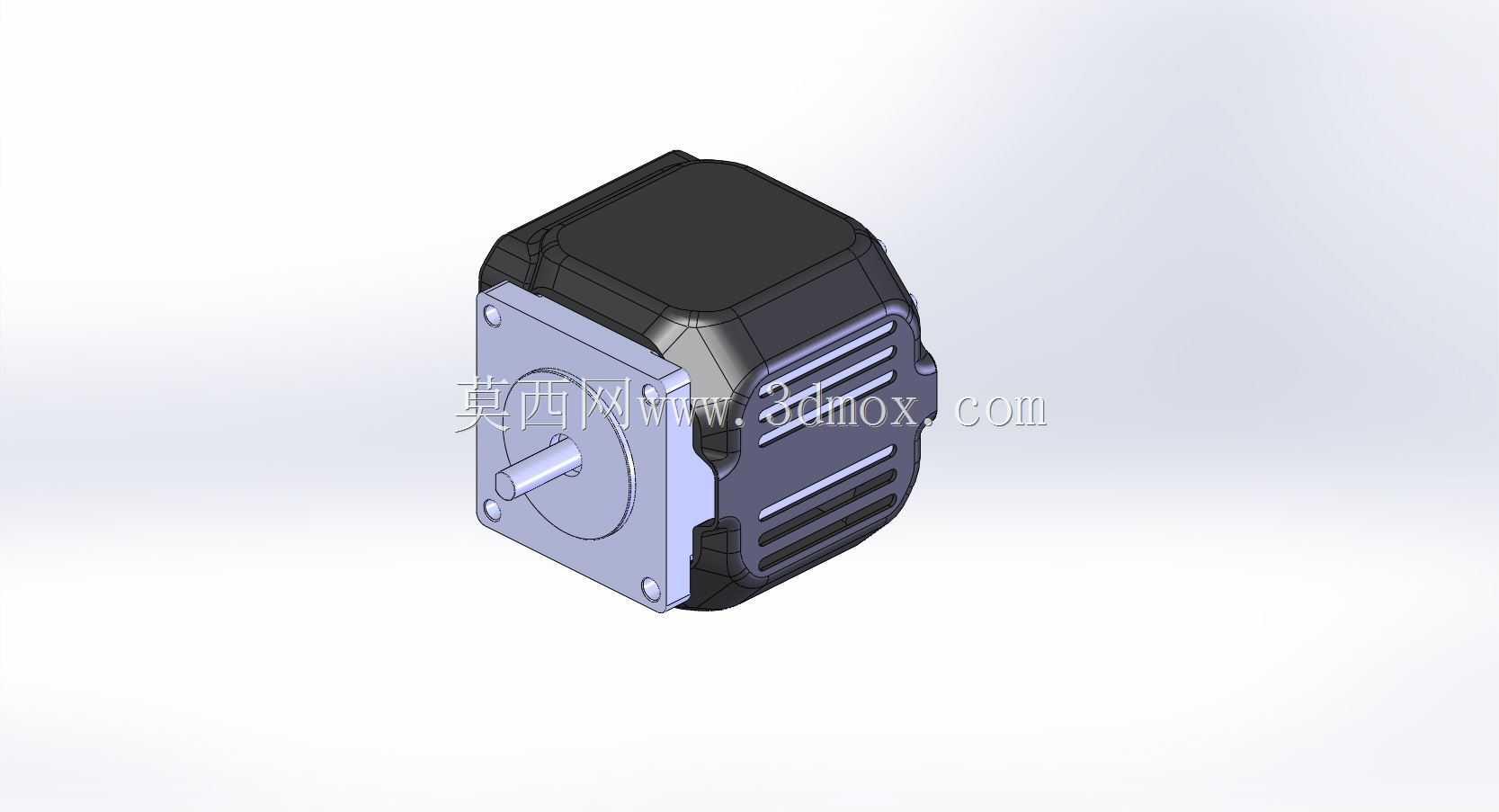

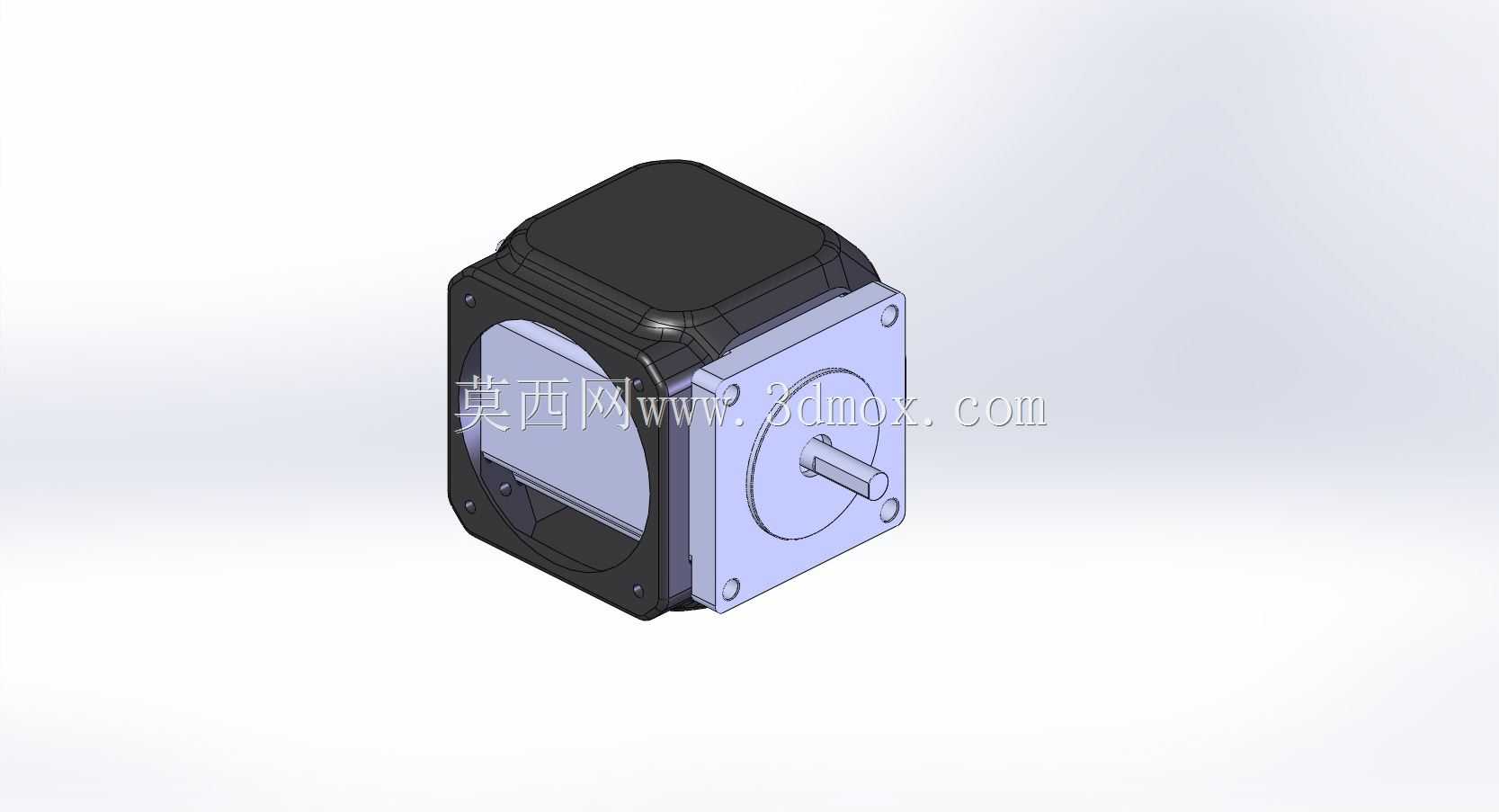

　　完全围绕NEMA23步进电机的安装边界做适配，没有采用额外打孔固定的思路，而是做了滑动卡装的整体式总成结构，安装时不需要拆解电机原有安装结构，也不需要额外加工安装孔，只需要对准电机壳体的外侧轮廓，将整个散热总成顺着电机轴向滑动套入到位即可完成固定，整个安装过程不需要复杂工具，后期维护拆卸也极为方便，不会破坏电机原有安装基准。散热端的设计没有定制专用的风扇叶轮，而是直接选用市面上量产成熟、采购成本极低、备件替换极为方便的60毫米规格标准CPU风扇，这类风扇本身就具备成熟的直流供电方案，运行噪音低、风量参数稳定，供货渠道覆盖全行业，后期设备运维时不需要找专用备件，随便采购常规60mm直流风扇就能替换，大幅降低了设备全生命周期的维护成本。

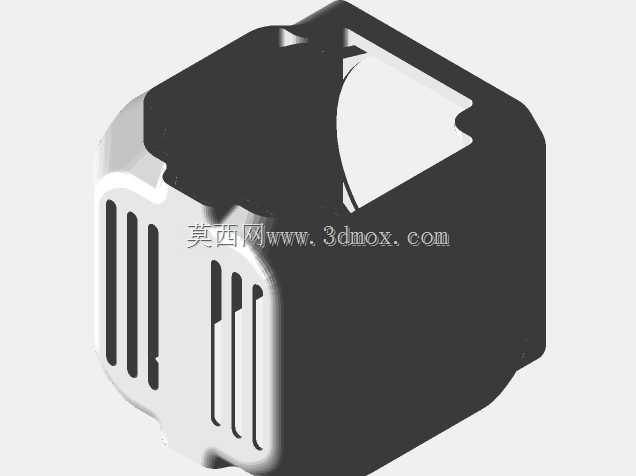

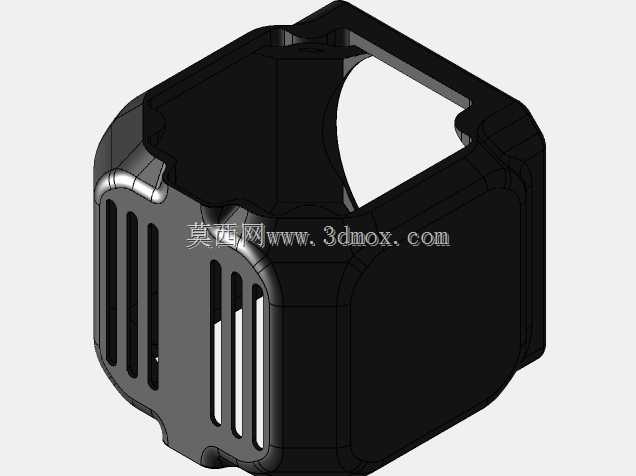

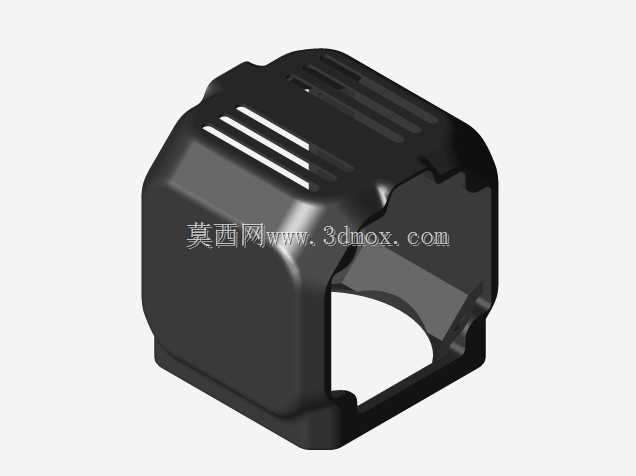

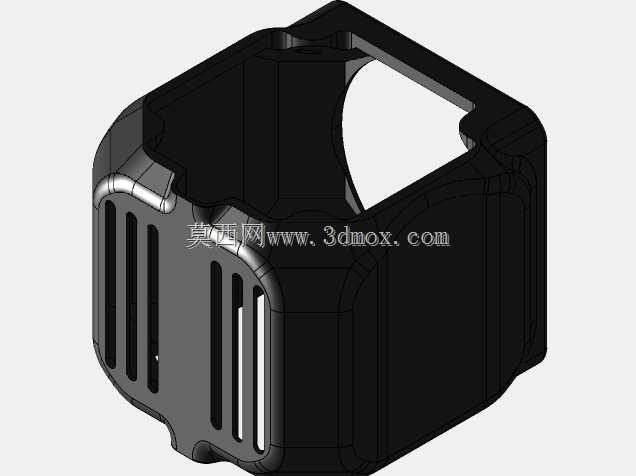

　　从结构细节来看，整个散热总成的贴合面完全匹配NEMA23电机的方形安装法兰轮廓，靠近电机的一侧做了贴合电机壳体的导热接触面，能够将电机壳体传导出的热量快速导出到散热风道区域，外侧的壳体部分做了多道平行的通风格栅，既能够引导风扇吹出的气流顺着电机壳体轴向流动，带走壳体表面的积热，又能通过格栅结构阻挡生产环境里的切屑、粉尘直接落到风扇叶轮上，避免风扇卡滞故障，同时格栅的结构也做了加强筋处理，不会因为长期受热出现结构变形。从安装边界来看，整个散热总成套入电机后，轴向增加的长度控制得极为克制，不会超出多数小型设备给NEMA23电机预留的安装冗余空间，径向尺寸也完全贴合NEMA23电机的57毫米见方的外轮廓，不会和旁边的导轨、同步轮、

　　接线端子等周边部件产生干涉，不管是新设备设计阶段直接集成，还是老设备后期改装散热都能直接适配。在实际应用中，这类加装式风冷装置能够让持续高负载运行的NEMA23步进电机壳体温度降低15到20摄氏度，有效避免高温带来的扭矩衰减问题，让电机能够长时间保持额定扭矩输出，在雕刻机长时间高进给铣削、3D打印机长时间连续打印、自动化模组长时间往复搬运这类工况下，能够大幅降低电机过热停机的概率，提升设备连续运行的稳定性。设计过程中也充分考虑了不同厂家NEMA23电机的壳体尺寸公差，滑动卡装的结构做了微小的适配余量，不管是常规的57系列两相步进电机，还是同安装尺寸的闭环步进电机，都能顺利卡装到位，不会出现过松滑落或者过紧装不上的问题；风扇的供电引线也预留了走线槽位，可以顺着电机的动力线一起绑扎走线，不会出现线缆凌乱、被运动部件刮蹭的问题。和传统的散热方案相比，这种集成式滑动安装的结构，既省去了定制散热支架的加工成本，又降低了现场安装的工时成本，不需要结构工程师额外针对不同设备做散热支架的二次设计，拿来就能直接用，对于做小型自动化设备集成的工程师来说，能够大幅缩短设计周期，减少零散零件的选型和绘图工作量。
