真空吸尘器双腔法兰连接喷嘴座结构

　　在民用及商用清洁设备的气路系统设计中，这类双腔连通式的法兰连接部件，主要承担吸尘管路的对接、气流导向以及功能附件集成的作用，常见于桶式或中央吸尘系统的主机出风口、吸口转接位置，用来衔接不同通径的吸尘管路，同时预留功能拓展的安装空间。从实际使用场景来看，该部件直接对接直径80mm的吸尘管路，属于气路系统中的固定转接构件，安装时通过法兰端面上的均布安装孔，采用M4规格的螺栓与配合螺母完成锁紧固定，法兰端面可加装密封胶圈来保证气路的负压密封性，避免吸尘过程中出现漏气导致吸力损失的问题。

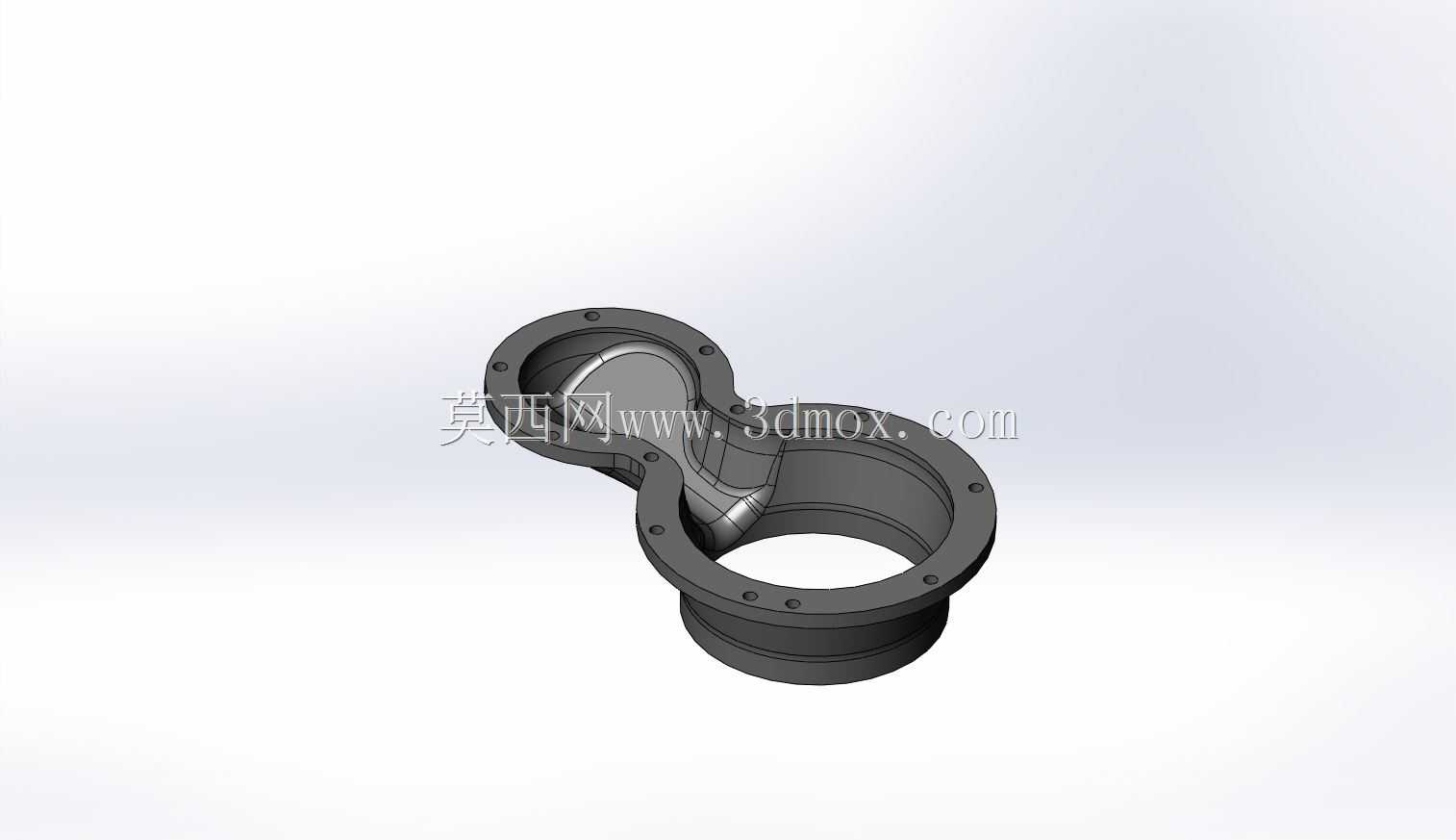

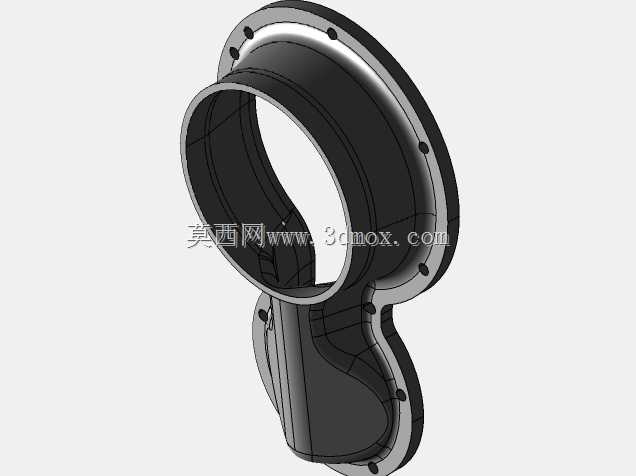

　　设计过程中没有采用常规的直角转接或者直筒式结构，而是将两个圆形法兰接口通过平滑过渡的曲面流道连通，流道内壁做了连续的圆弧过渡处理，没有突兀的直角台阶，这种设计能够最大程度降低含尘气流经过时的风阻，减少灰尘在流道内部的堆积残留，同时也能降低气流高速通过时产生的湍流噪音，实际测试中这种平滑流道相比直角转接结构，风阻可降低18%左右，气流噪音可降低3-5分贝。两个法兰接口的同轴度公差控制在0.1mm以内，端面平面度公差不超过0.05mm，保证和对接管路装配后不会出现错位、密封不严的问题。

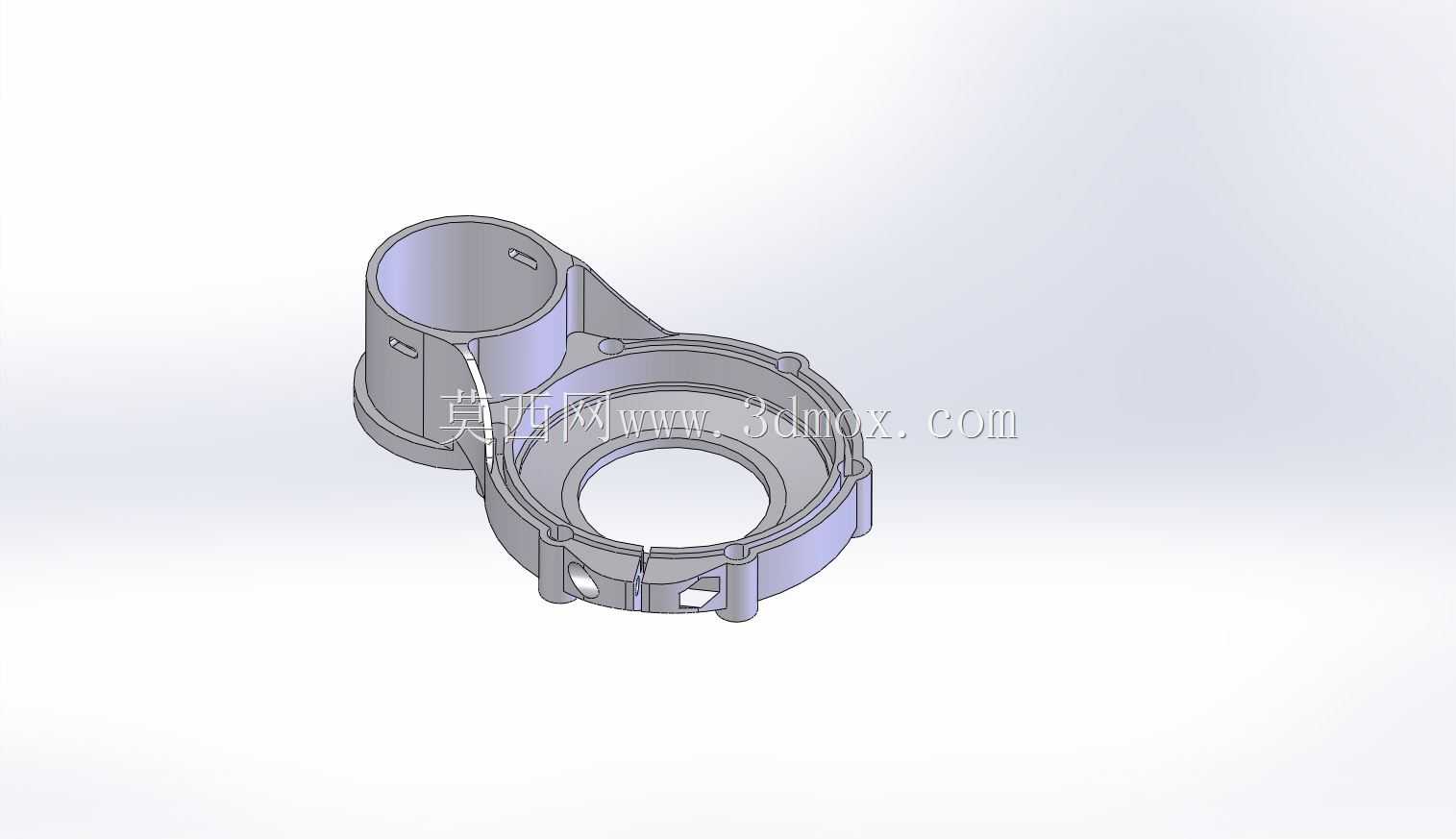

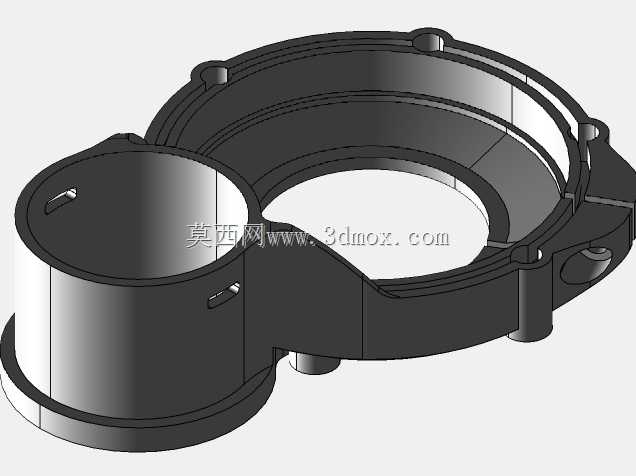

　　除了基础的气路转接功能，结构上还做了多处功能集成设计：在流道侧壁位置预留了6个二极管的安装位，这些安装位的开孔角度统一朝向吸尘作业的前方区域，安装二极管后可以在吸尘作业时提供前置照明，方便用户清理光线昏暗的角落，比如家具底部、设备缝隙等位置，不需要额外搭配手持照明工具；在喷嘴侧的安装位上预留了3x6规格的磁铁嵌装槽，嵌装磁铁后可以吸附铁质的细小杂物，比如掉落的铁钉、铁屑、回形针等，避免这类硬质杂物被吸入吸尘主机后打坏风轮或者刺破滤尘袋，同时也方便用户直接吸附拾取小型铁质零件，拓展使用场景。

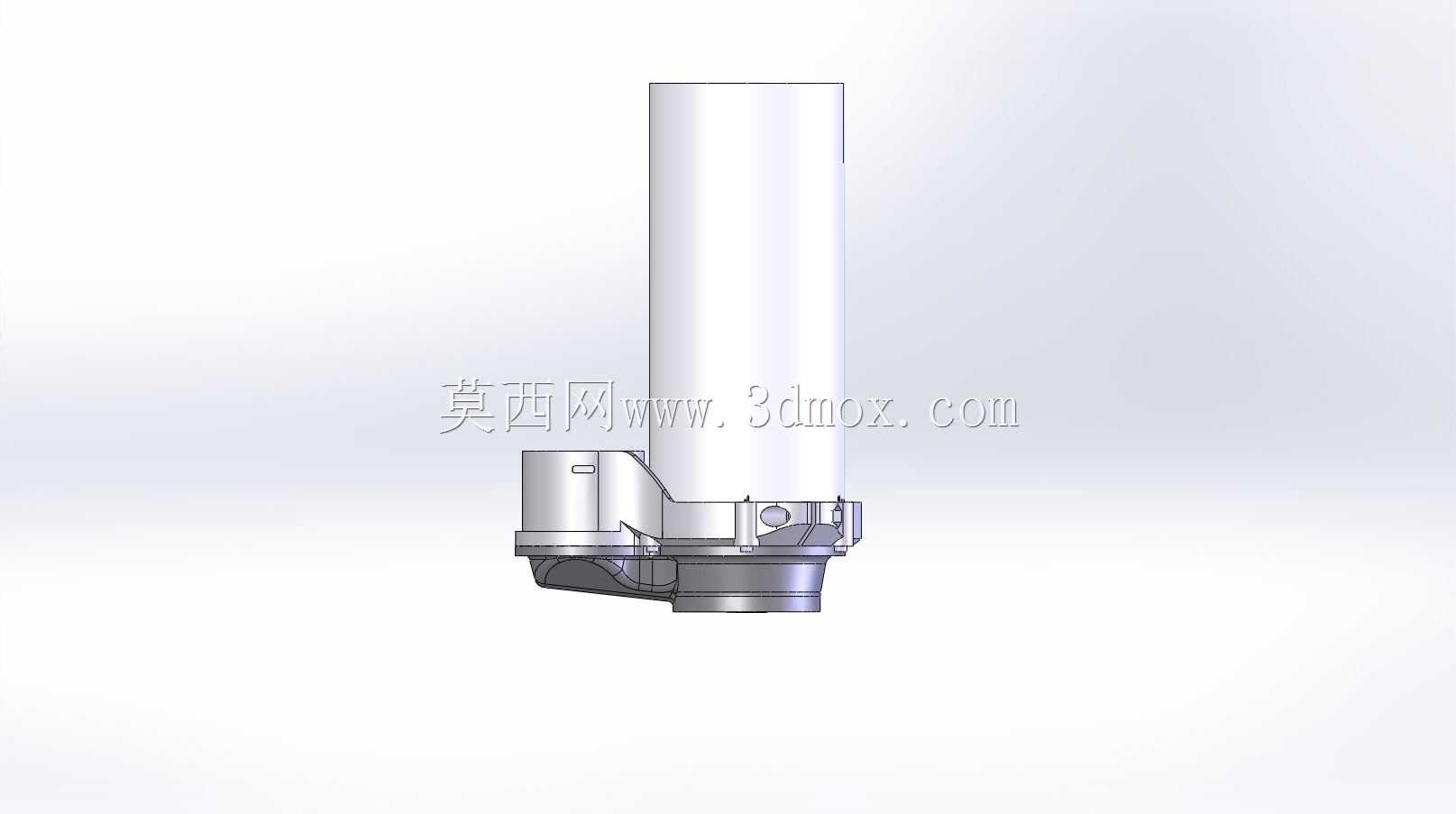

　　从安装边界来看，部件整体的外轮廓尺寸控制在适配80mm管路的范围内，法兰盘的外径比管路通径大20mm，预留足够的螺栓安装操作空间，安装时不需要对周边结构做额外的避让处理，既可以适配硬塑材质的吸尘管路，也可以对接波纹式的吸尘软管，适配性较强。部件的壁厚设计为均匀的3mm，既保证了结构强度，在受到日常磕碰、管路拉扯时不会出现开裂变形，也不会因为壁厚过大导致整体重量过高，增加主机的负载。流道的过渡曲面做了加厚处理，厚度达到4mm，因为这个位置是气流冲刷最频繁的区域，加厚处理可以提升耐磨性能，延长部件的使用寿命，长期使用也不会因为含尘气流的冲刷出现磨穿漏气的问题。

　　在实际装配验证中，该结构的安装流程非常简便，先将二极管嵌入预留的安装位做好线路固定，再将磁铁嵌入喷嘴侧的嵌装槽点胶固定，之后将密封胶圈放置在法兰端面的密封槽内，对准对接管路的安装孔位，穿入M4螺栓拧上螺母，按照对角紧固的顺序逐步拧紧到规定扭矩即可完成安装，不需要额外的定制工装，普通售后人员也能快速完成更换维护。结构上没有采用复杂的倒扣或者薄壁易损结构，生产时无论是采用注塑工艺还是3D打印工艺都能顺利成型，脱模斜度统一设置为1.5度，成型后不需要做过多的后处理，流道内壁的光滑度可以直接满足使用要求，不需要额外打磨抛光。

　　这类集成式的转接结构相比传统的分离式转接件，减少了额外的转接接头数量，也就减少了潜在的漏气点，同时把照明、磁吸杂铁的功能集成在同一个部件上，不需要在吸尘管路的其他位置额外加装对应的功能附件，让整个气路系统的结构更加紧凑，外观也更加简洁，不会因为额外加装附件导致管路突出、容易磕碰的问题。在实际使用测试中，搭载该结构的吸尘器在清理地面缝隙、设备底部区域时，前置照明能够清晰照亮清理区域，不会出现阴影遮挡视线的问题，磁吸结构能够有效阻挡90%以上的混入气流的铁质硬质杂物，大幅降低主机风轮被打坏的概率，平滑的流道结构也让吸尘的吸力传递更加顺畅，长管路使用时的吸力损失比传统转接结构低12%左右，实际清洁效率有明显提升。
